PA66（聚酰胺66或尼龙66），同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。
PA66塑料特性
PA66塑料在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66塑料在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶。PA66塑料的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。 PA66塑料热性质熔点即结晶熔解时的温度，对结晶性高分子PA66塑料，显示清晰的熔点，根据采用的测试方法，熔点在259~267℃的范围内波动。通常采用差热分析法测出的PA66塑料的熔点为264℃。如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246~263℃。接近理论熔解温度259℃。 PA66塑料的注塑特性干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于
薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持
塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。 PA66塑料应用PA66是PA系列中机械强度最高、应用最广的品种，因其结晶度高，故其刚性、耐热性都较高，高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等
PA66塑料在聚酰胺材料中有较高的熔点。PA66塑料在成型后仍然具有吸湿性，PA66塑料的粘性较低， PA66塑料热性质熔点即结晶熔解时的温度，对结晶性高分子PA66塑料，显示清晰的熔点，根据采用的测试方法，熔点在259~267℃的范围内波动。通常采用差热分析法测出的PA66塑料的熔点为264℃。如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246~263℃。接近理论熔解温度259℃。 PA66塑料的注塑特性干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于
薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持
塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。
流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。 PA66塑料应用PA66是PA系列中机械强度最高、应用最广的品种，因其结晶度高，故其刚性、耐热性都较高。
品种
包括脂肪族聚酰胺、脂肪-芳香族聚酰胺及芳香族聚酰胺。脂肪族聚酰胺品种多、产量大、应用广泛，既可作纤维，也可作塑料。聚酰胺纤维也称耐纶，它与聚酰胺塑料的产量比为9∶1。脂肪-芳香族聚酰胺品种少，产量也小。芳香族聚酰胺常简称为聚芳酰胺，主要用作纤维，后者称芳香族聚酰胺纤维，俗称芳纶。聚酰胺品种的名称，工业上习惯用单元链节所含碳原子数来表征，可以大体上按聚合物单体分为p型和mp型两种。p型聚酰胺是由氨基酸H2N(CH2)p-1COOH（或内酰胺）制成的。单元链节结构为 ：[—HN(CH2)p-1—CO—]，如聚酰胺6[—HN(CH2)5CO—]n ；聚酰胺11[—HN（CH2）10CO—]n等。它们的名称中6和11分别表示单元链节中的碳原子数。mp型聚酰胺是由二元酸HOOC—（C-H2）m-2COOH与二元胺H2N(CH2)pNH2制成的，单元链节结构为：[—OC—（CH2）m-2CONH(CH2)pNH—]，如聚酰胺66[—OC（C-H2）4CONH(CH2)6NH—]n，聚酰胺1010[—OC（CH2）8CONH(C-H2)10—NH—]n等。它们的名称中66和1010分别表示单元链节中酸和胺的碳原子数。工业生产的聚酰胺塑料主要品种有聚酰胺66、聚酰胺6、聚酰胺610、聚酰胺1010、聚酰胺11、聚酰胺12和共聚酰胺等。按聚酰胺中加入的添加剂不同，聚酰胺又有增强、耐磨、微晶、防老化等不同的改性品种；按加工成型的方法，可分为注塑、挤出、模压、浇铸、烧结等品种；按其形态还可分为粒料、薄膜、粉末和坯料等 。
PA66塑料PA66塑胶型号
PA66塑料美国杜邦

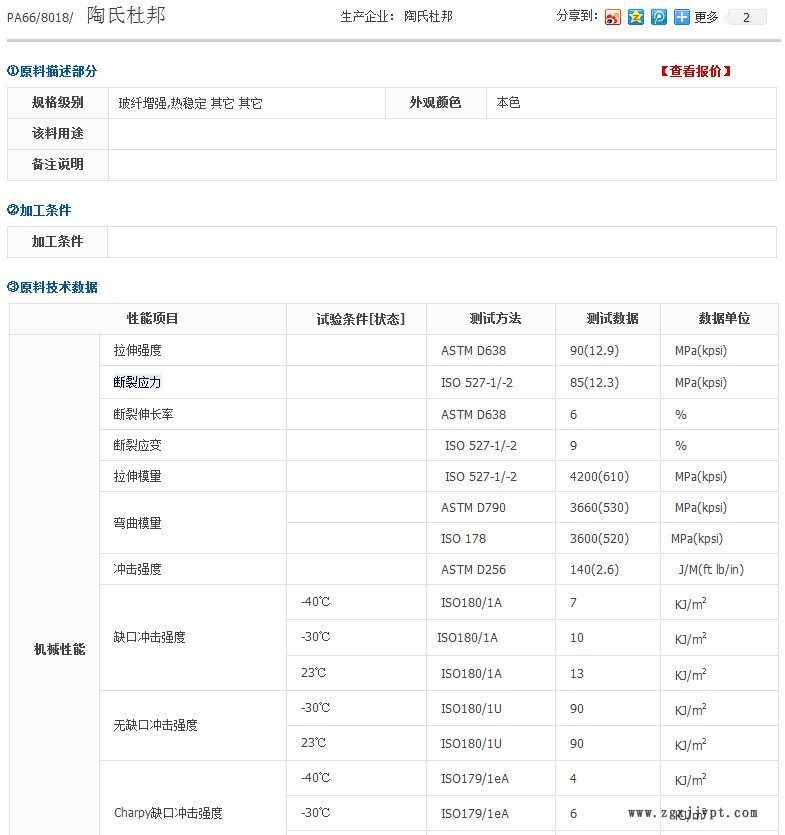

101F，101L，1032L，103FHS，103HSL，10B，10B40，11C40-BK，122L，135F，13T1-BK，151L-NC010，153HSL-NC010，3426，40A，408HS，450，45HSB-NC，51G35HSL-NC010，5514，70G13HS1-L，70G13L，70G13SH1L-BK，70G20HSL，70G25HSL，70G30HSLR，70G30L，70G33HS1-L，70G33HS1L-BK，70G33HS1L-NC，70G33L，70G35HSL，70G43L，70K20HSL，71G13L，72G13HS1L，72G33L，72G33HS1L，73G30HSL，73G30L，73M30，73GM30HSL，74G33L，8018，8018HS，DMX61G15H，DMX65G15AH，DMX65G30AH，DMXST601AH，FE13050，FE15004，FE15033，FE5313-BK，FE5382，FR10，FR15，FR50，FR60，FR52G15BL，FR52G20LX，FR52G30，FR52G30BL，FR52G30LX，FR52G35BL，FR52G45BL，FR53G50HSLR，FR70M30V0，HTN51G15HSL，HTN51G35HSL，HTN52G30NH，ST901L，ST801，ST8018，ST-801HS，ST801NC，ST811HS，ST901HSIL，WRF51G30BL，EFE7374
PA66塑料日本旭化成
1300G，1402S，14G33，90G60，93G33，CR103，FG171，TR161，WG143，54G33，91G60，FG172X31，FR250，1300S，CR301，FR200，FR370，LC020，1300GT，13G15，FG172
PA66塑料日本宇部
1015GC6，2015SE50-BK，2015SV，2020GC3-NC，2020GU950，3020GX6，3332
PA66塑料日本三菱
3010SR，3010GN15，3010N，3021GH-20，3021GH-30
PA66塑料德国巴斯夫
A3EG6，A3WG6，A3L，A3Z，8233G，1403-2，8231GHS，A3EG3，A3W，A3EG7，A3HG6，A3K，A3W2G5，A3W2G6，A3W2G7，A3WG10，A3WG7
PA66塑料日本东丽
CM2402，CM3004G25，CM3016-G25，CM1011G45，CM1014，CM1014-V0，CM3001G30，CM3001G33，CM3004，CM3006，CM6021M，HF3074G30，UTN320，E3500，LTP1146S，2015SV，2020GU950，3020GX6
PA66塑料美国首诺
21SPC，21X-NC，220HSP，22C，22HSP，41H，50BWFS，909，EC0315，M344，R513，R513H，R530H，R533，41SP，GW350，Q395，RN5800，52HSP，53HSP，55HSP
PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66塑胶图片
PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66工程塑料应用
高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等
PA66工程塑料注塑工艺
PA66塑胶原料料筒温度：
喂料区 60～90℃（80℃）
区1 260～290℃（280℃）
区2 260～290℃（280℃）
区3 280～290℃（290℃）
区4 280～290℃（290℃）
区5 280～290℃（290℃）
喷嘴 280～290℃（290℃）括号内的温度建议作为基本设定值，行程利用率为35%和65%，模件流长与壁厚之比为50：1到100：1
喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均
PA66塑胶原料熔料温度：270～290℃料筒恒温：240℃模具温度 60～100℃
注射压力：100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）
PA66塑胶原料保压压力：注射压力的50%；由于材料凝结相对较快，短的保压时间已足够。降低保压压力可减少制品内应力
背压：2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象
螺杆转速 高螺杆转速，线速度为1m/s；然而最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程就可；要求的螺杆扭矩为低
计量行程 （0.5～3.5）D
残料量 2～6mm取决于计量行程和螺杆直径
预烘干 在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25%就会造成成型改变
回收率 可加入10%回料
PA66塑胶原料收缩率：0.7%～2.0%，或者加了30%的玻璃纤维，为0.4%～0.7%；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现为更好地尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔液焊剂来检查应力
浇口系统 点式，潜伏式，片式和直浇口都可以；建议采用盲孔和浇口窝来断冷料头；可使用热流道；由于熔料可加工温度范围窄，热流道应提供闭环温度控制
机器停工时段 无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生
料筒设备：标准螺杆，特殊几何尺寸有较强塑化能
