发送询价
商品描述
产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 密度 | ExxonMobil Method | 0.923 | g/cc | |
| 厚度 | 38.1 | microns | |||
| 熔体流动速率 | ExxonMobil Method | 2 | g/10min | ||
| 机械性能 | 屈服拉伸强度 | ASTM D-882 | MDTD11.211.3 | MPa | |
| 断裂伸长率 | ASTM D-882 | TDMD570210 | % | ||
| 屈服伸长率 | ASTM D-882 | MDTD65.1 | % | ||
| 埃尔曼多夫撕裂强度 | ASTM D-1922 | MDTD350190 | g | ||
| 落镖冲击 | ASTM D-1709 | 100 | g | ||
| 断裂拉伸强度 | ASTM D-882 | MDTD24.921 | MPa | ||
| 1%正割模量 | ASTM D-882 | MDTD0.2160.256 | GPa | ||
| 热性能 | 熔点 | ExxonMobil Method | 111 | ℃ | |
| 结晶温度 | ExxonMobil Method | 99 | ℃ | ||
| 维卡软化点 | ASTM D-1525 | 97.8 | ℃ | ||
| 其它性能 | 抗粘连剂 | 1000 | ppm | ||
| 滑爽剂 | 750 | ppm | |||
| 光学性能 | 雾度 | ASTM D-1003 | 5.2 | % | |
| 光泽度 | ASTM D-2457 | 76 | % | ||
提示：因塑料行情每天都会有变更，页面上有些报价可能会与当天实际报价有所差异，仅供参考！请致电（唐小姐：13113062827）或联系旺旺直接询价产品介绍
LDPE是低密度聚乙烯树脂（high pressure-low density polyethylene，HP-LDPE，简写为LDPE）。
低密度聚乙烯又叫高压聚乙烯，常缩写为LDPE。呈乳白色，无味、无臭、无毒，表面无光泽的蜡状颗粒。密度为0.91g/cm3-0.93g/cm3，是聚乙烯树脂中最轻的品种。
低密度聚乙烯具有良好的柔软性、延伸性、电绝缘性、透明性、易加工性和一定的透气性。其化学稳定性能较好，耐碱、耐一般有机溶剂。机械强度、透明性和耐老化性能较差。
用途：可以采用注塑、挤塑、吹塑等加工方法。主要用作农膜、工业用包装膜、药品与食品包装薄膜、机械零件、日用品、建筑材料、电线、电缆绝缘、涂层和合成纸等。
产品信息
产品名称：LDPE 埃克森 系列

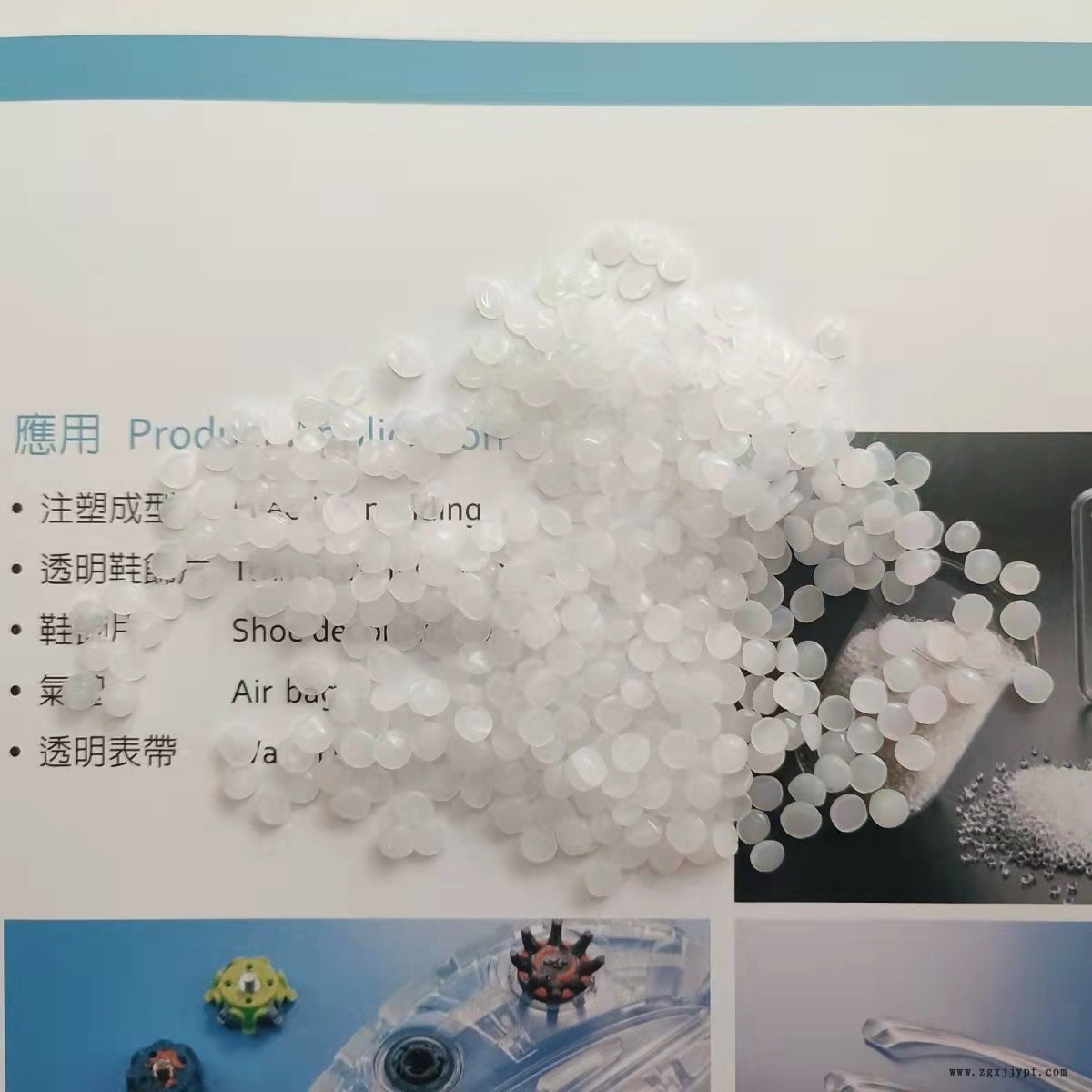

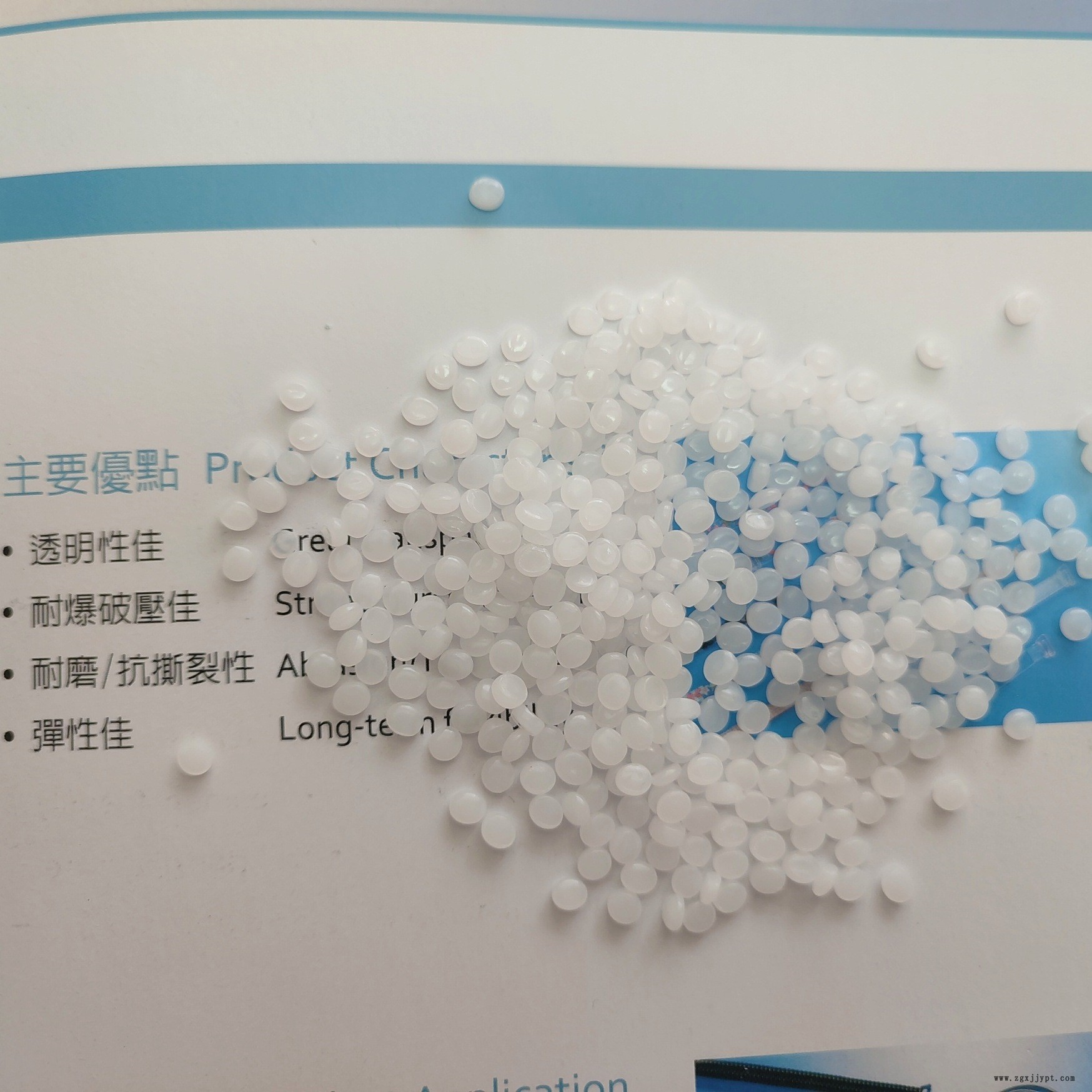

粒子图片
图片仅供参考
成型注意事项
低密度聚乙烯其特征主要有以下几点：
(1) 薄膜呈微乳白透明色，柔软。强度比高密度聚乙烯小，抗冲击强度则比高密度聚乙烯大。
(2) 耐寒、耐低温及耐较高温度。较厚的薄膜能承受90℃热水浸泡的杀菌过程。
(3) 防潮性能比较好，化学性能稳定，不溶于一般溶剂。
(4) 有较大的透气性，故用作易氧化的食品包装时，其内容物的贮存期不宜过长。
(5) 耐油脂性较差，制品能被缓慢溶涨。包装含油脂食品时，久贮后会使食品出现哈喇味。
(6) 长时期受紫外线及热作用会老化，影响其物理性能和介电性能。
(7) 熔点为110~115℃，加工温度为150~210℃，若在惰性气体中，温度可达300℃仍稳定。但熔体和氧接触易发生降解作用。
用途说明
