产品信息
产品名称：PVA/PVOH水溶性颗粒塑料/美国陶氏/1150

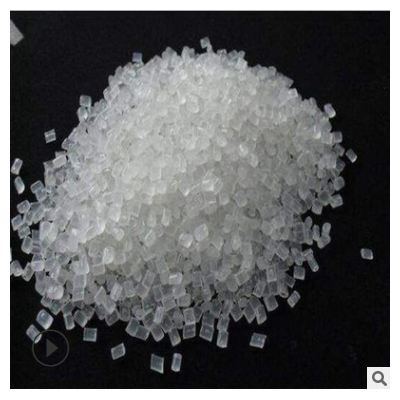

颜色：透明
简介：
热塑性聚乙烯醇（PVA/PVOH）水溶注塑级 挤出级 吹膜级树脂
产品说明书
聚乙烯醇具有优异的生物降解特性，在自然条件下可完全降解为水和二氧化碳。本产品为注塑级热塑性水溶树脂，干后粘结力强，可完全适用于现有通用注塑机械。主要特性
·产品特点：
1.具有优异的冷水溶解性；
2.适用通用注塑机械；
3.优异的机械强度、耐油性及耐酸碱腐蚀性；
4.可完全生物降解，安全无毒，环保无害，通过SGS的EN71，REACH检测，广泛用于环保领域；
5.无静电吸尘现象
6.与各种颜料、无机填料等有良好的相容性主要应用
3D打印耗材 注塑 薄膜级PVA颗粒
（1）热稳定性,该产品受热软化，加热至130～140℃时，其性质几乎不发生变化，唯色泽变黄。在160℃下长时间加热，颜色变深；在200℃以上时，分子内脱水；接近300℃时，完全分解。
（2）机械性能，能形成非常强韧、耐撕裂的膜，膜的耐磨性很好，拉伸强度比一般的塑料要高；
（3）耐油性，耐酸碱性；
（4）生物降解性，是一种可降解的材料；
（5）卫生性，安全无毒，完全符合环保要求。
热塑性、加工性：
本公司改性料系列，在保持其以上描述的本身性能优点基础上，以专有创新技术使其具有热塑加工性能，目前已开发出了可批量化生产的品种HS-S系列产品。可采用热塑方式制备各种型材。
其中用于注塑产品的注塑工艺条件是：
温度：进料段温度100，料筒温度160-160-165，喷嘴温度130℃， 模具温度常温 注射压力：50Mpa
注射速度：35mm/s
保压压力：40Mpa
保压速度：30mm/s
冷却时间：35s
背压：10Mpa
注：注塑工艺要根据注塑机调整，上述工艺条件仅供参考。
热塑条件为：（常温）：
采用三段式加热的单螺杆挤出机，一区（进料段）温度一般设定为低于熔融温度15℃左右，二区、三区（熔融段）温度为170~175℃，模口温度145~150℃，模口缝隙小于1.0mm，单螺杆转速10~20rpm。
注:先将温度设定至温度的上限,然后观察气泡状况,适当调低熔融温度,这样可保证完全塑化又没有气泡。
热塑条件为：（高温）
采用三段式加热的单螺杆挤出机，一区（进料段）温度熔融温度165℃左右，二区、三区（熔融段）温度为170~180℃，模口温度在140~155℃之间，模口缝隙小于1.0mm，单螺杆转速10~20rpm。检测物性表
可注塑，挤出，吹膜。
法国鲁昂大学Sreekumar等研究了剑麻纤维对热塑性小麦粉的影响，发现剑麻纤维可以增强热塑性PVA粉的拉伸性能，但是其流动性会下降。
加工方法
注塑工艺 料筒温度:为170-190度 。喷嘴温度:140度，模具温度:40度，注塑压力:50-170Mpa
