| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
密度 / 比重 | ||||
-- | 1.35 | -- | g/cm³ | ASTM D792 |
23°C | 1.35 | -- | g/cm³ | ISO 1183 |
表观密度 | 0.70 | -- | g/cm³ | ISO 60 |
收缩率 | ISO 294-4 | |||
垂直 : 120°C, 2.00 mm 3 | 0.16 | -- | % | |
垂直 : 280°C, 2.00 mm 4 | 0.77 | -- | % | |
流动 : 120°C, 2.00 mm 3 | 0.12 | -- | % | |
流动 : 280°C, 2.00 mm 4 | 0.48 | -- | % | |
吸水率 | ISO 62 | |||
饱和, 23°C | 7.0 | -- | % | |
平衡, 23°C, 50% RH | 2.2 | -- | % | |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
球压硬度 | 185 | 75.0 | MPa | ISO 2039-1 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸模量 | ||||
23°C 5 | 6200 | 3500 | MPa | ASTM D638 |
23°C | 6300 | 3100 | MPa | ISO 527-1/1 |
抗张强度 | ||||
断裂, 23°C | 125 | 64.8 | MPa | ASTM D638 |
断裂, 23°C | 125 | 65.0 | MPa | ISO 527-2/5 |
伸长率 | ||||
断裂, 23°C | 4.0 | 9.0 | % | ASTM D638 |
断裂, 23°C | 4.0 | 10 | % | ISO 527-2/5 |
拉伸蠕变模量 | ISO 899-1 | |||
1 hr | -- | 2400 | MPa | |
1000 hr | -- | 2000 | MPa | |
弯曲模量 | ||||
23°C | 5500 | 2800 | MPa | ASTM D790 |
23°C 6 | 5800 | 2800 | MPa | ISO 178/A |
弯曲强度 | ||||
23°C | 195 | 110 | MPa | ASTM D790 |
23°C 6 | 185 | 100 | MPa | ISO 178/A |
3.5% 应变, 23°C 6 | 170 | 80.0 | MPa | ISO 178/A |
Flexural Strain at Flexural Strength 7 (23°C) | 5.0 | 8.0 | % | ISO 178/A |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | ISO 179/1eA | |||
-40°C | < 10 | < 10 | kJ/m² | |
-30°C | < 10 | < 10 | kJ/m² | |
23°C | < 10 | 10 | kJ/m² | |
简支梁无缺口冲击强度 | ISO 179/1eU | |||
-30°C | 40 | 45 | kJ/m² | |
23°C | 45 | 75 | kJ/m² | |
悬壁梁缺口冲击强度 | ||||
-40°C, 3.18 mm | 48 | 48 | J/m | ASTM D256 |
23°C, 3.18 mm | 59 | 140 | J/m | ASTM D256 |
-40°C | < 10 | < 10 | kJ/m² | ISO 180/1A |
-30°C | < 10 | < 10 | kJ/m² | ISO 180/1A |
无缺口伊佐德冲击强度 | ISO 180/1U | |||
-30°C | 30 | 40 | kJ/m² | |
23°C | 35 | 60 | kJ/m² | |
多轴向仪器化冲击能量 | ISO 6603-2 | |||
-30°C, 冲击总贯穿能量 | 1.70 | -- | J | |
23°C, 冲击总贯穿能量 | 2.00 | -- | J | |
多轴向仪器化冲击力峰值 | ISO 6603-2 | |||
-30°C | 690 | -- | N | |
23°C | 700 | -- | N |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
载荷下热变形温度 | ||||
0.45 MPa, 未退火, 3.99 mm | 200 | -- | °C | ASTM D648 |
0.45 MPa, 未退火 | 210 | -- | °C | ISO 75-2/B |
1.8 MPa, 未退火, 3.99 mm | 180 | -- | °C | ASTM D648 |
1.8 MPa, 未退火 | 190 | -- | °C | ISO 75-2/A |
维卡软化温度 | > 200 | -- | °C | ISO 306/B120, ISO 306/B50 |
熔融温度 8 | 222 | -- | °C | ISO 11357-3 |
线形热膨胀系数 | ISO 11359-2 | |||
流动 : 23 到 55°C | 3.0E-5 | -- | cm/cm/°C | |
垂直 : 23 到 55°C | 9.0E-5 | -- | cm/cm/°C |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
表面电阻率 | 1.0E+14 | 1.0E+12 | ohms | IEC 60093 |
体积电阻率 (23°C) | 1.0E+15 | 1.0E+11 | ohms·cm | IEC 60093 |
介电强度 (23°C, 1.00 mm) | 36 | 30 | kV/mm | IEC 60243-1 |
相对电容率 | IEC 60250 | |||
23°C, 100 Hz | 4.50 | 16.0 | ||
23°C, 1 MHz | 4.00 | 4.80 | ||
耗散因数 | IEC 60250 | |||
23°C, 100 Hz | 0.013 | 0.31 | ||
23°C, 1 MHz | 0.018 | 0.10 | ||
漏电起痕指数 (解决方案 A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 | UL 94 | |||
0.75 mm | HB | -- | ||
1.5 mm | HB | -- | ||
灼热丝易燃指数 (2.0 mm) | 650 | -- | °C | IEC 60695-2-12 |
极限氧指数 9 | 23 | -- | % | ISO 4589-2 |
Burning Behavior - US FMVSS302 (> 1.00 mm) | passed | -- | ISO 3795 |

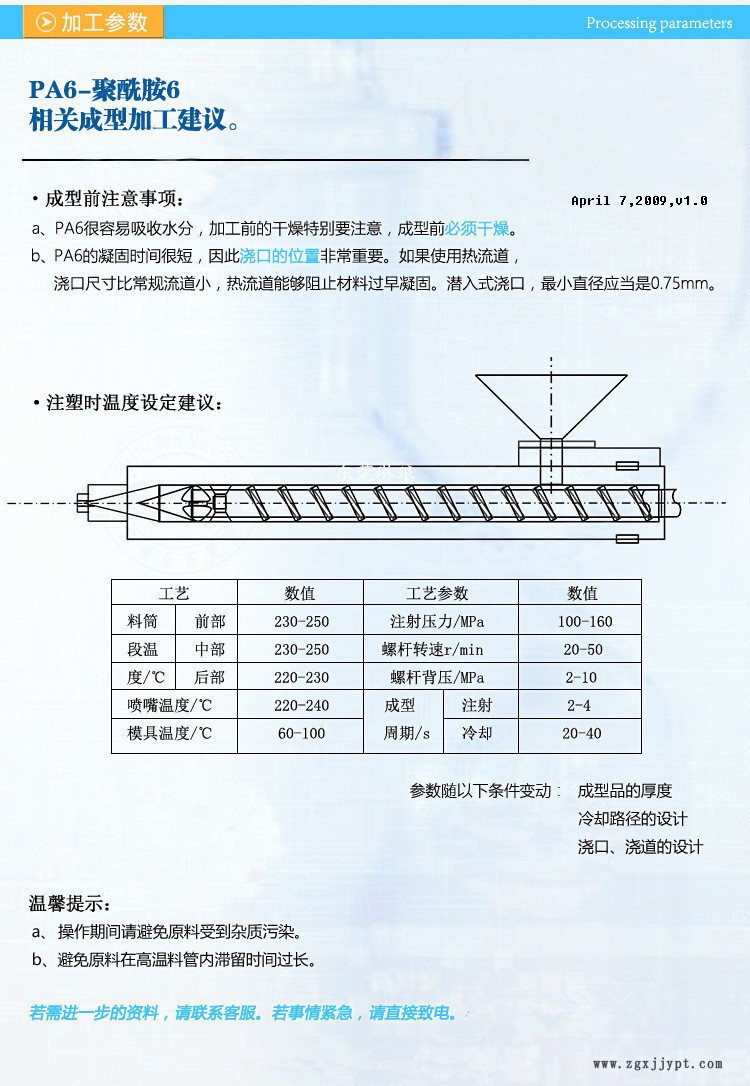

江苏鹏翰进出口有限公司大量库存，现货销售！欢迎来电咨询173 5120 8899(王先生)
产品可提供原厂物性，合格证书、产品证明、SGS报告及UL黄卡MSDS等。
