产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 机械性能 | 弯曲应变 | 50毫米/分钟 | ASTM D 638 | 63 | MPa |
| 拉伸应变 | 50毫米/分钟 | ASTM D 638 | 6 | % | |
| 断裂延伸率 | 50毫米/分钟 | ASTM D 638 | >70 | % | |
| 拉伸模量 | 50毫米/分钟 | ASTM D 638 | 2350 | MPa | |
| 弯曲强度 | 1.3毫米/分钟,50毫米的寿命 | ASTM D 790 | 90 | MPa | |
| 弯曲模量 | 1.3毫米/分钟,50毫米的寿命 | ASTM D 790 | 2300 | MPa | |
| 硬度 | 罗克韦尔R | ASTM D 785 | 120 | -- | |
| 拉伸应力 | 屈服，50毫米/分钟 | ISO 527 | 63 | MPa | |
| 拉伸应变 | 屈服 50毫米/分钟 | ISO 527 | 6 | % | |
| 拉伸应变 | 断裂 50毫米/分钟 | ISO 527 | >70 | % | |
| 拉伸模量 | 1毫米/分钟 | ISO 527 | 2350 | MPa | |
| 弯曲应力 | 屈服，2毫米/分钟 | ISO 178 | 90 | MPa | |
| 弯曲模量 | 2毫米/分钟 | ISO 178 | 2300 | MPa | |
| 硬度 | 罗克韦尔R | ISO 2039-2 | 120 | -- | |
| 艾佐德冲击 | 无缺口，23℃ | ASTM D 4812 | NB | J/m | |
| 艾佐德冲击 | 缺口，23℃ | ASTM D 256 | 640 | J/m | |
| 冲击能量@高峰 | 23℃ | ASTM D 3763 | 55 | J | |
| 艾佐德冲击 | 无缺口 80*10*3 +23℃ | ISO 180/1U | NB | kJ/m2; | |
| 艾佐德冲击 | 无缺口 80*10*3 -30℃ | ISO 180/1U | NB | kJ/m2; | |
| 艾佐德冲击 | 缺口 80*10*3 +23℃ | ISO 180/1A | 65 | kJ/m2; | |
| 艾佐德冲击 | 缺口 80*10*3 -30℃ | ISO 180/1A | 12 | kJ/m2; | |
| 热性能 | 维卡软化温度 速度 | B/50 | ASTM D 1525 | 140 | ℃ |
| 热变形温度 | 0.45MPa,3.2mm | ASTM D 648 | 133 | ℃ | |
| 热变形温度 | 1.82MPa,3.2mm | ASTM D 648 | 122 | ℃ | |
| 热膨胀系数 | 40°C to 95℃,流动方向 | ASTM E 831 | 7.E-05 | 1/℃ | |
| 导热性 | ASTM C 177 | 0.2 | W/m-℃ | ||
| 导热性 | ISO 8302 | 0.2 | W/m-℃ | ||
| 热膨胀系数 | 23℃-80℃ 流动方向 | ISO 11359-2 | 7.E-05 | 1/℃ | |
| 球压测试 | 125℃+/-2℃ | IEC 60695-10-2 | passes | -- | |
| 维卡软化温度 速度 | B/50 | ISO 306 | 140 | ℃ | |
| 热变形温度 | 0.45 MPa Flatw 80*10*4 sp=64mm | ISO 75/Bf | 133 | ℃ | |
| 热变形温度 | 1.8 MPa Flatw 80*10*4 sp=64mm | ISO 75/Af | 122 | ℃ | |
| 比重 | ASTM D 792 | 1.2 | -- | ||
| 吸水率 | 平衡，23℃ | ASTM D570 | 0.35 | % | |
| 对拉伸成型收缩率 | 流动方向(2)(5) | SABIC Method | 0.5-0.7 | % | |
| 成型收缩率 | 流动方向 3.2mm(5) | SABIC Method | 0.5-0.7 | % | |
| 熔体流动速率 | 300℃/1.2kgf | ASTM D 1238 | 22 | g/10 min | |
| 密度 | ISO 1183 | 1.2 | g/cm3; | ||
| 吸水率 | 23℃/sat | ISO 62 | 0.35 | % | |
融化容积率 | MVR 300℃/1.2kg | ISO 1133 | 21 | cm3;/10 min | |
| 光学性能 | 光透射 | 2.54mm | ASTM D 1003 | 88-90 | % |
| 雾度 | 2.54mm | ASTM D 1003 | <0.8 | % | |
| 折射率 | ASTM D 542 | 1.586 | -- | ||
| 折光率 | ISO 489 | 1.586 | -- | ||
| 电气性能 | 体积电阻率 | ASTM D 257 | >1.E+15 | Ohm-cm | |
| 介电强度 | 1.6mm | ASTM D 149 | 27 | kV/mm | |
| 相对介电常数 | 60Hz | ASTM D 150 | 3 | -- | |
| 相对介电常数 | 1MHz | ASTM D 150 | 3 | -- | |
| 损耗因数 | 60Hz | ASTM D 150 | 0.001 | -- | |
| 损耗因数 | 1MHz | ASTM D 150 | 0.01 | -- | |
| 表面电阻率 | IEC 60093 | >1.E+15 | Ohm-cm | ||
| 介电强度 | 1.6mm | IEC 60243-1 | 27 | kV/mm | |
| 相对介电常数 | 60Hz | IEC 60250 | 3 | -- | |
| 相对介电常数 | 1MHz | IEC 60250 | 3 | -- | |
| 损耗因数 | 60Hz | IEC 60250 | 0.001 | -- | |
| 损耗因数 | 1MHz | IEC 60250 | 0.01 | -- | |

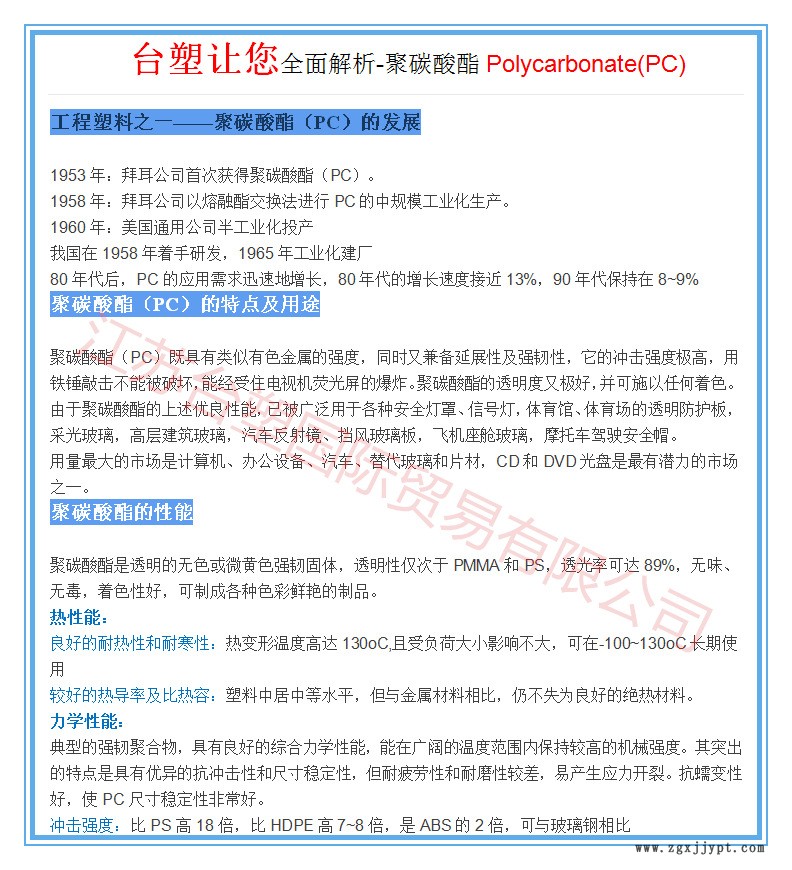

产品介绍
产品信息
【名称】:PC 型号/PC2200R
【产地】:沙伯基础创新（原美国GE）
【颜色】: 本色【重量】:25KG
【包装】:胶袋包装
【特性】: 透明级,耐高温,高流动,高抗冲通用级
江苏台塑（分公司）！专业，的服务指导、竭诚为您的事业拓展添力！共创美好未来！
