产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 比重 | ASTM D792 | 0.908 | g/cm3 | |
| 熔流率 | 230℃/5.0kg | ASTM D1238 | 1.0 | g/10min | |
| 机械性能 | 硬度 | 支撐 A | ASTM D2240 | 72 | |
| 拉伸应力 | 300%应变 | ASTM D412 | 5.52 | MPa | |
| 抗张强度 | 屈服 | ASTM D412 | 34.5 | MPa | |
| 伸长率 | 屈服 | ASTM D412 | 500 | % | |
由于市场行情每天都有波动，所以下订单前请联系在线客服！！敬请谅解！！
产品介绍
产品信息
【名称】:SEBS/G1650
【产地】:美国科腾
【颜色】: 本色【重量】:25KG
【包装】:胶袋包装
【特性】: 挤出级,涂覆级,模塑 增韧级

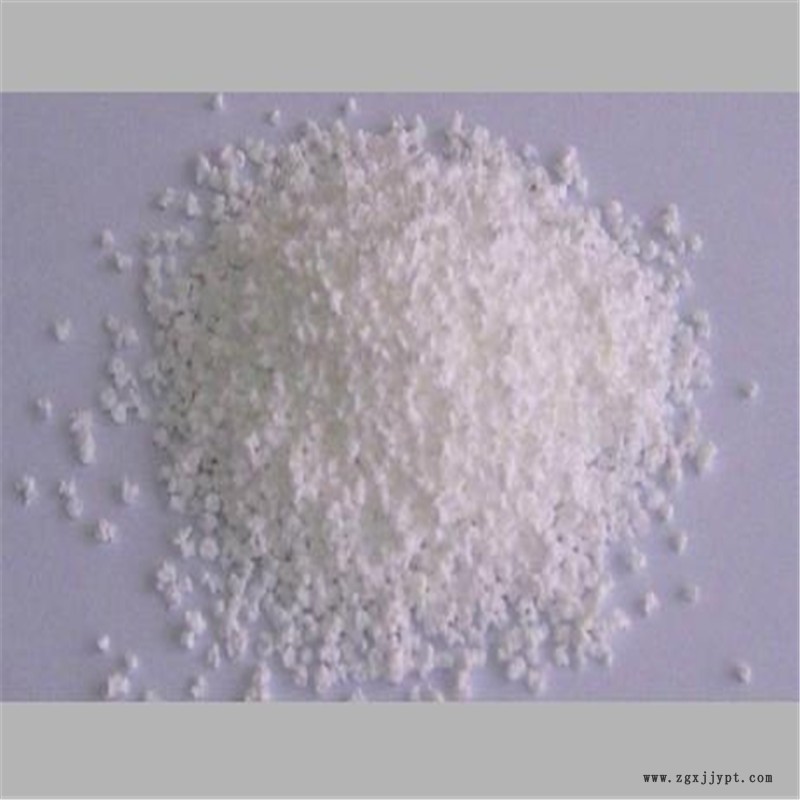

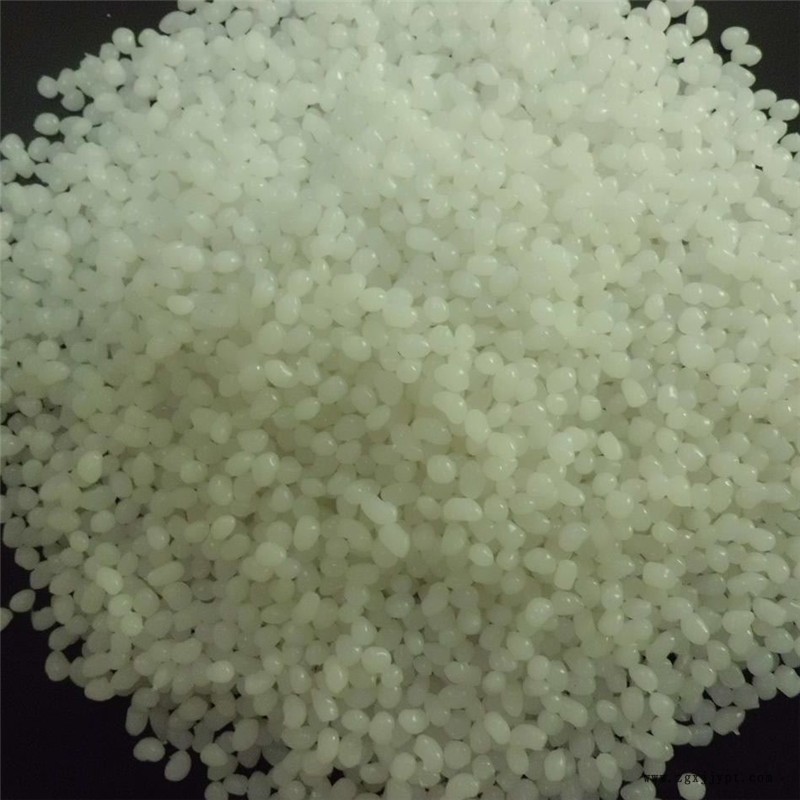

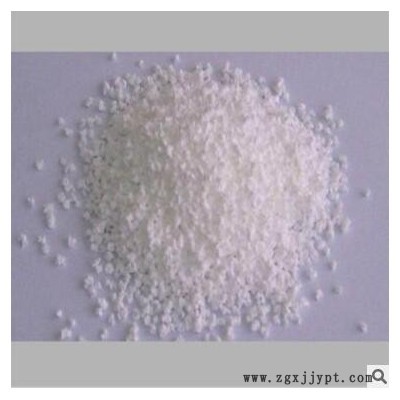

粒子图片
塑料优势
用途
1.SEBS具有较好的紫外线稳定性、抗氧性和热稳定性，所以在屋顶和修路用沥青中也可以使用。
2.SEBS与石蜡之间有比较好的相溶性，因此可用作纸制品较柔韧表面涂层。
3.SEBS在加热时没有明显的剪切流动时温度不敏感，因此它可以作为IPN的模板。（IPN的基本原理：两种不相溶的聚合物，可达到缠结链段的相互贯穿，如此就可以通过共价键交联将两种不相溶聚合物"锁定"在一起。）
4.SEBS油共混物的有机溶液可替代天然胶乳制造外科手套等制品，由于SEBS不含不饱和双键且纯度较高，在此且有以下两种优点：(1)抗氧性、抗臭氧性较好；(2)天然橡胶中含有蛋白质，会使某些病人产生危险的过敏反应，而这个共混物就不会。
2性能用途
SEBS具有优异的耐老化性能，既具有可塑性，又具有高弹性，无需硫化即可加工使用，边角料可重使用，广泛用于生产高档弹性体、塑料改性、胶粘剂、润滑油增粘剂、电线电缆的填充料和护套料等。SEBS具有良好的耐候性、耐热性、耐压缩变形性和优异的力学性能：
⑴ 较好的耐温性能，其脆化温度≤-60℃，最高使用温度达到149℃，在氧气气氛下其分解温度大于270℃。
⑵ 优异的耐老化性能，在人工加速老化箱中老化一星期其性能的下降率小于10%，臭氧老化（38℃）100小时其性能下降小于10%。
⑶ 优良的电性能，其介电常数在一千赫为1.3*10-4,一兆赫为2.3*10-4；体积电阻是一分钟9*1016Ω/cm；二分钟为2*1017Ω/cm。
⑷ 良好的溶解性能、共混性能和优异的充油性，能溶于许多常用溶剂中，其溶解度参数在7.2~9.6之间，能与多种聚合物共混，能用橡胶工业常用的油类进行充油，如白油或环烷油。
⑸ 无需硫化即可使用的弹性体，加工性能与SBS类似，边角料可重复使用，符合环保要求，无毒，符合FDA要求。
⑹ 比重较轻，约为0.91，同样的重量可生产出更多体积的产品。
3加工方法
SEBS共混物可以采用注射、挤出及吹塑等热塑性加工方法制造各种物件。SEBS与SBS在产品结构方面有所不同，在加工温度也略有不同。在加工温度方面，SBS加工温度一般在150~200℃之间，而SEBS一般在190~260℃之间；SBS加工时，要求剪切速率较低，而SEBS加工时要求剪切速率较高；注塑成型时，SBS一般采用适中的剪切速率，挤出成型一般采用低压缩比的螺杆，而SEBS加工时，宜采用高注塑率和高压缩比的螺杆。
用途说明
库存图片
公司仓库图
