价格:
￥78.34/千克
品牌:PA46
起订:25千克
供应:9987千克
立即购买
| 产品特性 : | 阻燃级 | 是否进口 : | 否 |
| 产地 : | 荷兰 | 厂家(产地) : | 荷兰 |
| 牌号 : | TW350 | 销售方式 : | 品牌经销 |
| 类型 : | 标准料 | 品名 : | PA46 |
| 加工级别 : | 注塑级 | 特性级别 : | 阻燃级、增韧级、增强级、热稳定性、耐低温、高强度、高滑动、高光泽 |
| 用途级别 : | 汽车部件、电子电器部件、薄膜级、板材级、运动器材、瓶盖专用料、流延膜专用料、家电部件、电线电缆级、电动工具配件 | 品牌 : | PA46 |
| 产品规格 : | 25KG/包 | 形式 : | 粒子 |
| 包装 : | 原厂原包 | | |

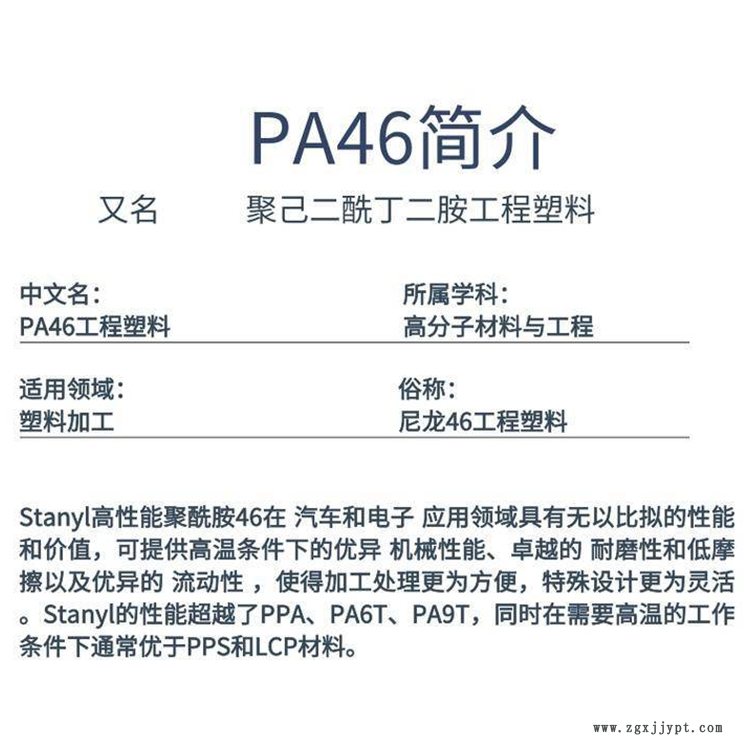

PA46性能
PA46虽然有尼龙66相似的分子结构，但Stanyl PA46的每个给定长度的链上的酰胺组数更多，链结构更对称；而高度对称的链结构致使其结晶度高（约为70%），而且结晶速度快，因而熔点更高（295℃），热变形温度也高，而长期使用温度(CUT 5000hours)可达163℃。这些特性使Stanyl PA46比其它工程塑料如PA6、PA66、PPA和聚酯在耐热、高温下的机械强度、等方面具有技术优势，并且成型周期短，加工更经济。
Stanyl® TW350 物性表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.39 | g/cm³ | ISO 1183 |
| 收缩率 |
|
| ISO 294-4 |
| 垂直流动方向 | 1.5 | % | ISO 294-4 |
| 流动方向 | 1.5 | % | ISO 294-4 |
| 吸水率 (平衡, 23°C, 50% RH) | 2.4 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 3400 | MPa | ISO 527-2 |
| 拉伸应力 (屈服) | 80.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 20 | % | ISO 527-2 |
| 弯曲模量 | 3200 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 |
|
| ISO 179/1eA |
| -30°C | 4.0 | kJ/m² | ISO 179/1eA |
| 23°C | 6.0 | kJ/m² | ISO 179/1eA |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 (1.8 MPa, 未退火) | 190 | °C | ISO 75-2/A |
| 熔融温度 1 | 295 | °C | ISO 11357-3 |
| 线形热膨胀系数 |
|
| ISO 11359-2 |
| 流动 | 8.0E-5 | cm/cm/°C | ISO 11359-2 |
| 横向 | 9.0E-5 | cm/cm/°C | ISO 11359-2 |
| 可燃性 | 额定值 |
| 测试方法 |
| 可燃性等级 (1.50 mm) | V-0 |
| IEC 60695-11-10, -20 |
| 注射 | 额定值 | 单位制 |
|
| 干燥温度 | 80.0 | °C |
|
| 干燥时间 | 4.0 到 8.0 | hr |
|
| 料筒后部温度 | 280 到 320 | °C |
|
| 料筒中部温度 | 300 到 320 | °C |
|
| 料筒前部温度 | 300 到 320 | °C |
|
| 射嘴温度 | 300 到 320 | °C |
|
| 加工（熔体）温度 | 310 到 320 | °C |
|
| 模具温度 | 80.0 到 120 | °C |
|
| 注射速度 | 中等偏快 |
|
|
| 背压 | 2.00 到 10.0 | MPa |
|
| 螺杆压缩比 | 2.5:1.0 |
|
|
