上海缘塑新材料有限公司

美国杜邦PA66 80G14A NC010A

特性

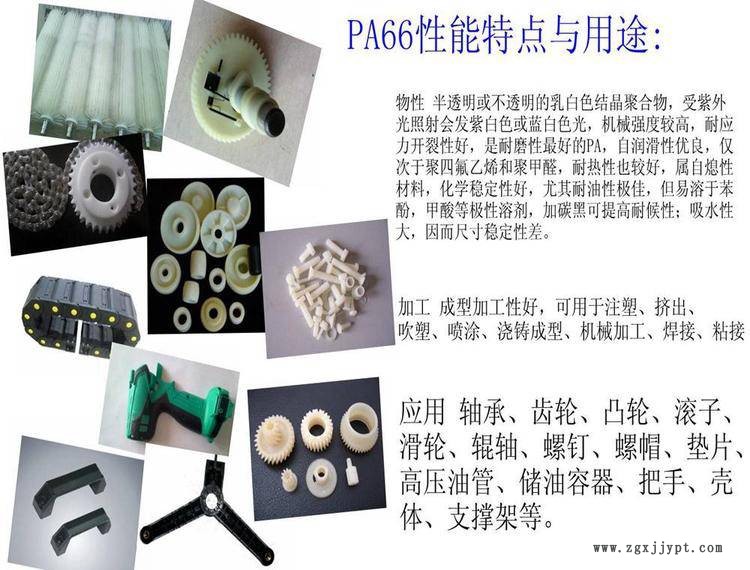

PA66塑料在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66塑料在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是 常见的添加剂，有时为了提高抗冲击性还加入合成橡胶。PA66塑料的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。 PA66塑料热性质熔点即结晶熔解时的温度，对结晶性高分子PA66塑料，显示清晰的熔点，根据采用的测试方法，熔点在259~267℃的范围内波动。通常采用差热分析法测出的PA66塑料的熔点为264℃。如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246~263℃。接近理论熔解温度259℃。 PA66塑料的注塑特性干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。

熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
