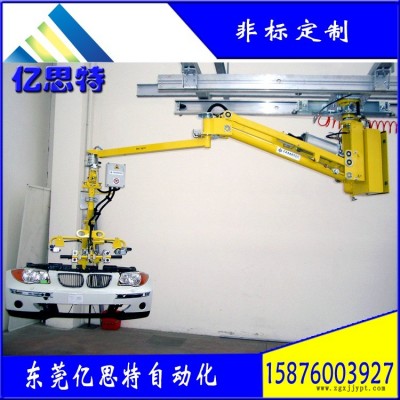

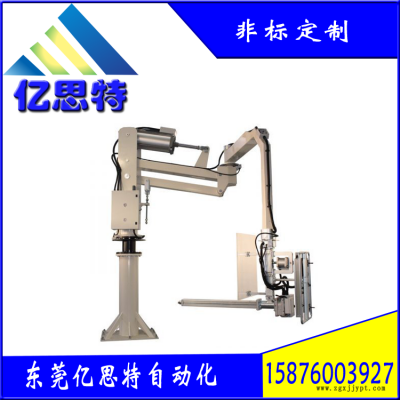

东莞亿思特悬臂吊气动助力机械手YST-ZL401图1东莞亿思特悬臂吊气动助力机械手YST-ZL401图2

东莞亿思特悬臂吊气动助力机械手YST-ZL401

2023-01-12 19:254160询价
价格:¥0.00/台
品牌:亿思特
起订:1台
供应:100台
发送询价
加工定制 : 型号 : YST-ZL401
品牌 : 亿思特 载重能力 : 300KG
起升高度 : 3.5米 自重 : 定制
用途 : 搬运



产品展示
小型硬臂t型搬运码垛移动气动平衡吊悬臂助力机械手厂


产品特点

关节联接气动机械手:



此产品特别为困难搬运设计和制造,满足任意方向移动沉重且不规则负载的要求,使操作人员在符合人体工学和安全

环境以 小负荷工作。它以其灵活且稳固的结构消除“漂移”的影响。



操作:


气缸注入压缩空气,与传动杆系统相结合,为应用重量提供了负载平衡。通过特意安排的两个气动回路控制气缸的

压力:一个是始终保持重量系统的平衡, 个是要始终保持重量平衡。操作员可施加 小的力到夹取工具或直接

作用到负载上来改变负载水平。



平衡系统:


上/下控制杆


它确保了在无需任何调整下,只需简单驱动一个控制杆,就可对负载进行快速、精确和流畅地提升和搬运。


按钮杆


它确保了负载提取后通过操作控制杆驱动一个气动按钮来实现负载平衡。








         负载:900 Kg
        工作半径: 4500 mm
       垂直升降:  0,5米/秒
       控制系统:  2200 mm
       控制系统: 全气动
       供      应:  过滤压缩空气(40 µm),不含油脂
       工作气压:  0.7 ÷ 0.8 Mpa
       工作温度:从+0° a +45° C
       耗气量:   每个工作循环100 Nl ÷ 400 N
       旋    轉:  立柱轴和夹具轴360°持续旋转中间轴300°持续旋转
