价格:
￥32.00/千克
类型:标准料
牌号:101L塑胶原料
起订:25千克
供应:50000千克
发货:1天内
立即购买
| 类型 | 标准料 |
| 牌号 | 101L塑胶原料 |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 注塑级 |
| 品牌 | PA66 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,透明级 |
| 规格级别 | 注塑级 |
1对1内容 质量保证 售后服务
感谢您光临我司的网络店铺，选择塑宇化工 质量有保障 我司免费提供产品的SGS COA MSDS卤素报告 UL等等报告。
PA66(聚亚己基己二酸酰胺#聚己二酰己二胺|尼龙66)/101L/美国杜邦
用途： 工业机械,家用日杂
特性备注：特性：改进机器进料和脱模特性。
重要参数： 密度:1.14 g/cm3 吸水率:1.2 % 氧指数:28 % 拉伸强度:82.7 MPa 断裂伸长率:60 % 弯曲模量:2827 MPa 硬度:121 热变形温度:90 ℃
Zytel® 101L NC010 物性表
| 基本信息 | |
| |
| 添加剂 | 脱模 |
| 机构评级 | UL 未评级 |

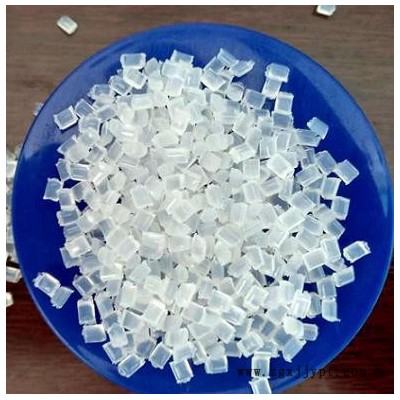

| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 多点数据 | Shear Modulus vs. Temperature (ISO 11403-1) Shear Stress vs. Shear Rate (ISO 11403-1) Tensile Modulus vs. Temperature (ISO 11403-1) Viscosity vs. Shear Rate (ISO 11403-2) |
| 部件标识代码 (ISO 11469) | >PA66 |
| 树脂ID (ISO 1043) | PA66 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.14 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | ISO 294-4 |
| 垂直流动方向 | 1.4 | -- | % | ISO 294-4 |
| 流动方向 | 1.4 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 23°C, 24 hr, 2.00 mm | 8.5 | -- | % | ISO 62 |
| 平衡, 23°C, 2.00 mm, 50% RH | 2.6 | -- | % | ISO 62 |
| 粘数 | 150 | -- | cm3/g | ISO 307 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 洛氏硬度 | | | | ISO 2039-2 |
| M 计秤 | 79 | 59 | | ISO 2039-2 |
| R 计秤 | 121 | 108 | | ISO 2039-2 |
| 球压硬度 (H 358/30) | 180 | 85.0 | MPa | ISO 2039-1 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3100 | 1400 | MPa | ISO 527-2 |
| 拉伸应力 (屈服) | 82.0 | 55.0 | MPa | ISO 527-2 |
| 拉伸应变 (屈服) | 4.5 | 25 | % | ISO 527-2 |
| 标称拉伸断裂应变 | 25 | > 50 | % | ISO 527-2 |
| 拉伸蠕变模量 | | | | ISO 899-1 |
| 1 hr | -- | 1400 | MPa | ISO 899-1 |
| 1000 hr | -- | 820 | MPa | ISO 899-1 |
| 弯曲模量 | 2800 | 1200 | MPa | ISO 178 |
| 薄膜 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 伸长率 - MD (屈服) | 4.5 | -- | % | ISO 527-3 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179/1eA |
| -30°C | 4.5 | 3.0 | kJ/m2 | ISO 179/1eA |
| 23°C | 5.5 | 15 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | | | | ISO 179/1eU |
| -30°C | 400 kJ/m2 | 无断裂 | | ISO 179/1eU |
| 23°C | 无断裂 | 无断裂 | | ISO 179/1eU |
| 悬壁梁缺口冲击强度 | | | | ISO 180/1A |
| -40°C | 5.5 | -- | kJ/m2 | ISO 180/1A |
| -30°C | 5.5 | 3.0 | kJ/m2 | ISO 180/1A |
| 23°C | 5.5 | 12 | kJ/m2 | ISO 180/1A |
| 无缺口伊佐德冲击强度 | | | | ISO 180/1U |
| -30°C | 300 | -- | kJ/m2 | ISO 180/1U |
| 23°C | 无断裂 | 无断裂 | | ISO 180/1U |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 0.45 MPa, 未退火 | 200 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 70.0 | -- | °C | ISO 75-2/A |
| 玻璃转化温度 1 | 60.0 | -- | °C | ISO 11357-2 |
| 维卡软化温度 | 240 | -- | °C | ISO 306/B50 |
| 熔融温度 2 | 262 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | | | | ISO 11359-2 |
| 流动 | 1.0E-4 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 | 1.1E-4 | -- | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+12 | -- | ohms | ASTM D257 |
| 体积电阻率 | 1.0E+14 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电强度 | 32 | 28 | kV/mm | IEC 60243-1 |
| 介电常数 | | | | |
| 100 Hz | 4.00 | -- | | ASTM D150 |
| 1 kHz | 3.90 | -- | | ASTM D150 |
| 1 MHz | 3.60 | -- | | ASTM D150 |
| 100 Hz | 3.80 | 11.0 | | IEC 60250 |
| 1 MHz | 3.50 | 4.00 | | IEC 60250 |
| 耗散因数 | | | | IEC 60250 |
| 100 Hz | 8.0E-3 | 0.21 | | IEC 60250 |
| 1 MHz | 0.018 | 0.075 | | IEC 60250 |
| 相比耐漏电起痕指数(CTI) | PLC 0 | -- | | UL 746 |
| 漏电起痕指数 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 | | | | IEC 60695-11-10, -20 |
| 0.710 mm | V-2 | -- | | IEC 60695-11-10, -20 |
| 1.50 mm | V-2 | -- | | IEC 60695-11-10, -20 |
| 极限氧指数 | 28 | -- | % | ISO 4589-2 |
| 雾化 - G-value (condensate) | 4.0E-4 | -- | g | ISO 6452 |
| 充模分析 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Specific Heat Capacity of Melt | 2790 | -- | J/kg/°C | |
| Thermal Conductivity of Melt | 0.16 | -- | W/m/K | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Effective Thermal Diffusivity | 0.0500 | -- | cSt | |
| Emission of Organic Compounds | 10.0 | -- | μgC/g | VDA 277 |
| Odor | 3.5 | -- | | VDA 270 |
| 充模分析 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 熔体密度 | 0.970 | -- | g/cm3 | |
| 备注 |
| 1 . | 10°C/min |
| 2 . | 10°C/min |
