| 厂家(产地) | 百富 |
|---|---|
| 牌号 | M650 |
| 加工级别 | 注塑级 |
| 特性级别 | 增强级 |
| 销售方式 | 自产自销 |
详细介绍

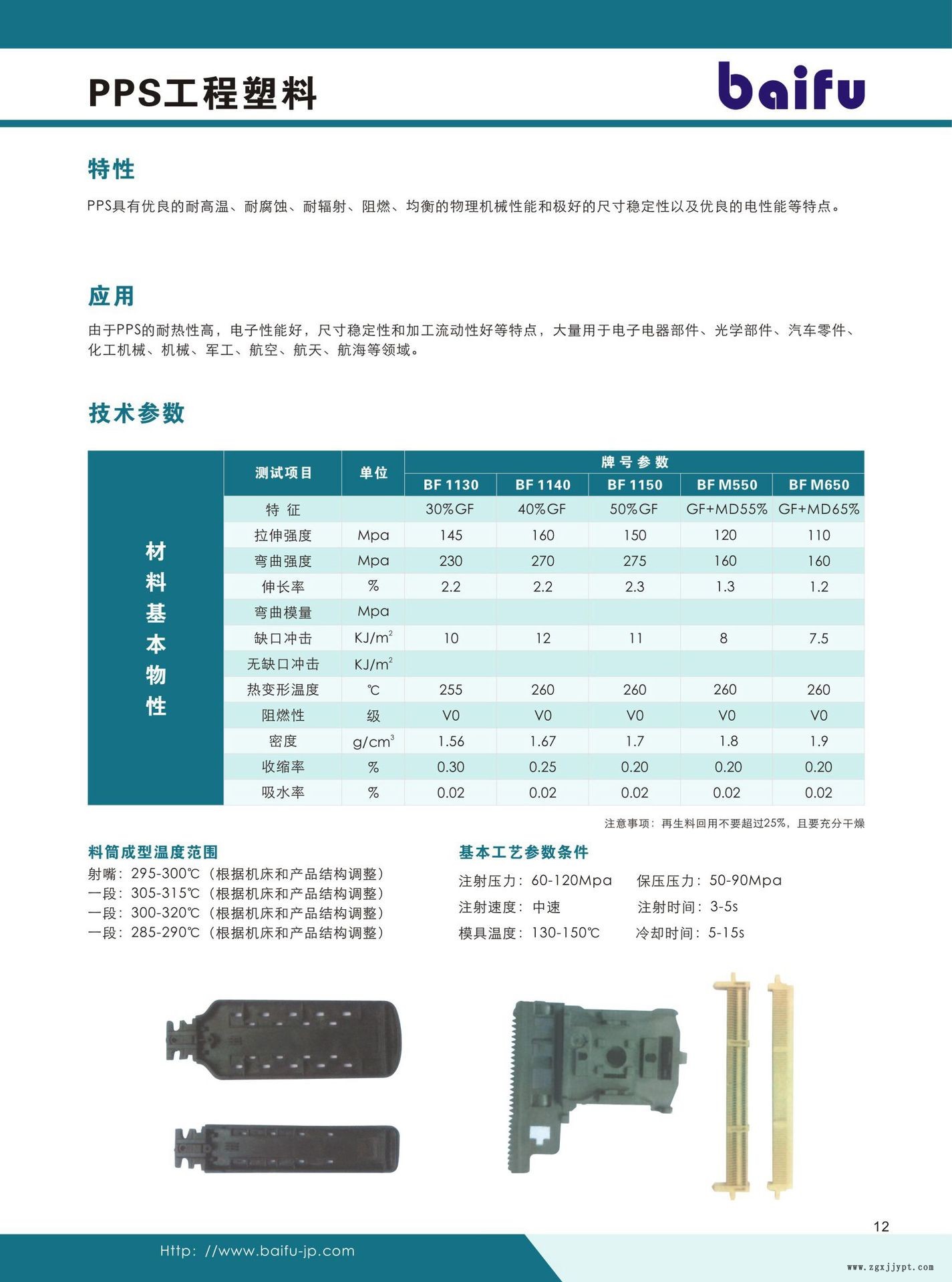

材料名称 | PPS | 材料牌号 | PPS系列 |
干燥温度 | 130～140℃ | 干燥时间 | 3～4h |
料筒成型温度范围 | |||
射嘴：295℃-300℃（根据机床和产品结构调整） | |||
一段：305℃-315℃（根据机床和产品结构调整） | |||
二段：300℃-320℃（根据机床和产品结构调整） | |||
三段：285℃-290℃（根据机床和产品结构调整） | |||
基本工艺参数条件 | |||
注射压力 | 60～120Mpa | 保压压力 | 50～90 Mpa |
注射速度 | 中速 | 注射时间 | 3～5s |
模具温度 | 130～150℃ | 冷却时间 | 5～15s |
测试项目 | 测试标准 | 单位 | 牌号参数 | ||||
BF 1130 | BF 1140 | BF 1150 | BF M550 |
BF M650
| |||
特性 |
|
| 30％GF | 40％GF | 50％GF | GF+MD55％ | GF+MD65％ |
相对密度 | D792 | g/ cm? | 1.56 | 1.67 | 1.7 | 1.8 | 1.9 |
成型收缩率 | D955 | ％ | 0.30 | 0.25 | 0.20 | 0.20 | 0.20 |
拉伸强度 | D638 | Mpa | 145 | 160 | 150 | 120 | 110 |
断裂伸长率 | D638 | ％ | 2.2 | 2.2 | 2.3 | 1.3 | 1.2 |
弯曲强度 | D790 | Mpa | 230 | 270 | 275 | 160 | 160 |
IZOD缺口冲击强度 | D256 | KJ/㎡ | 10 | 12 | 11 | 8 | 7.5 |
吸水率（23℃.24h） | D570 | ％ | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
热变形温度（1.82MPa） | D648 | ℃ | 255 | 260 | 260 | 260 | 260 |
阻燃等级 | UL94 | 3.0mm | V-0 | V-0 | V-0 | V-0 | V-0 |
介电常数 | D150 | 1KHZ | 4.2 | 4.2 | 4.2 | 4.2 | 4.2 |
介质损耗角正切 | D150 | 1KHZ | 0.002 | 0.003 | 0.002 | 0.002 | 0.002 |
介电强度 | D149 | Kv/mm | 20 | 20 | 20 | 20 | 18 |
