加工定制:是
外形尺寸:9000×3450×4000（mm）
起订:1台
供应:10台
| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 9000×3450×4000（mm） |
| 放卷直径 | 1000（mm） |
| 收卷直径 | 1000（mm） |
| 电源 | /220 |
| 包装 | /9000×3450×4000 |
| 复合宽度 | 1650（mm） |
| 机械速度 | /120（mm） |
| 重量 | 12000（kg） |
| 复合层数 | ≥2（层） |
| 总功率 | 34（Kw） |
| 类型 | 复合机 |
| 品牌 | 奔跃 |
| 型号 | GF-1650 |

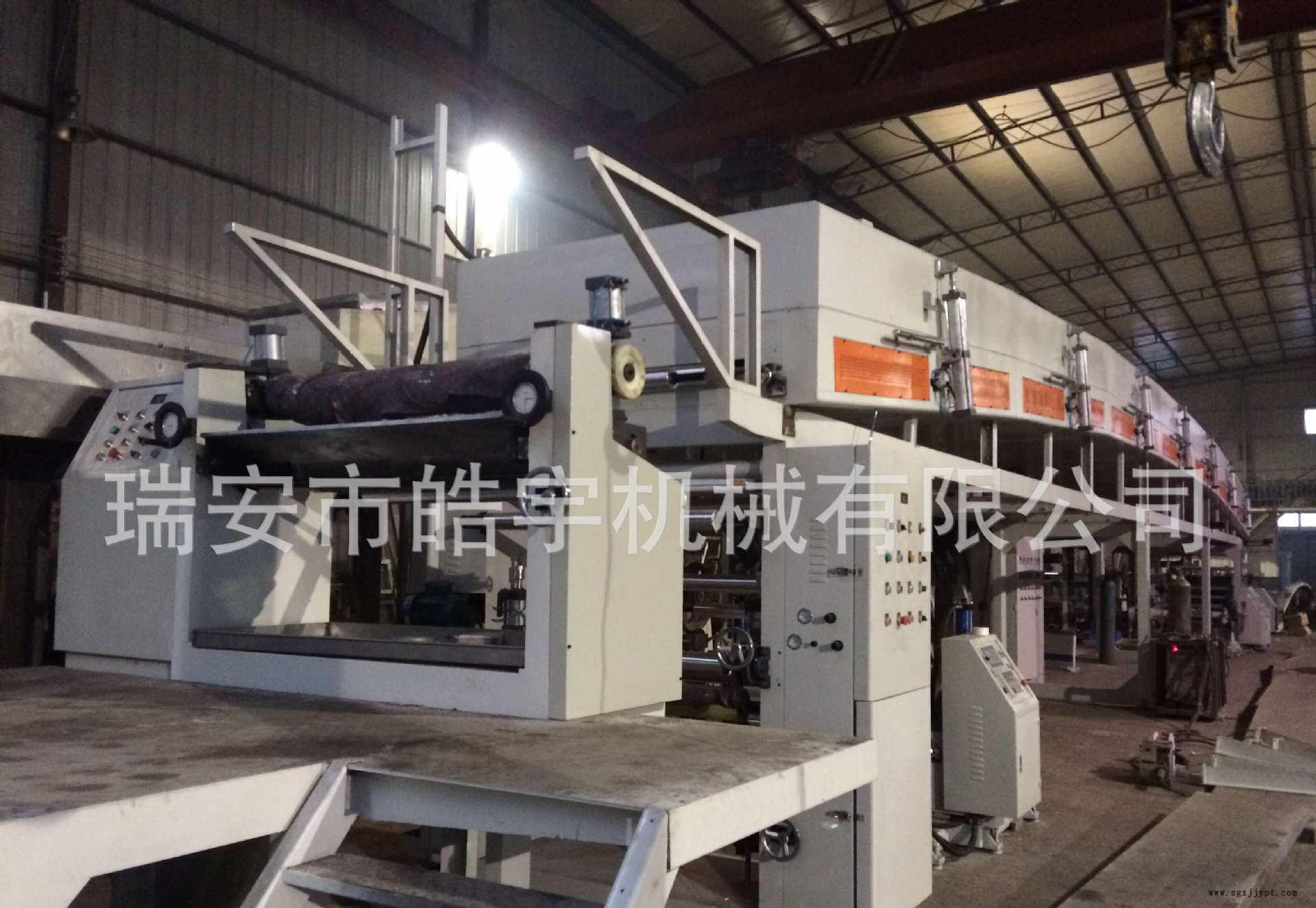

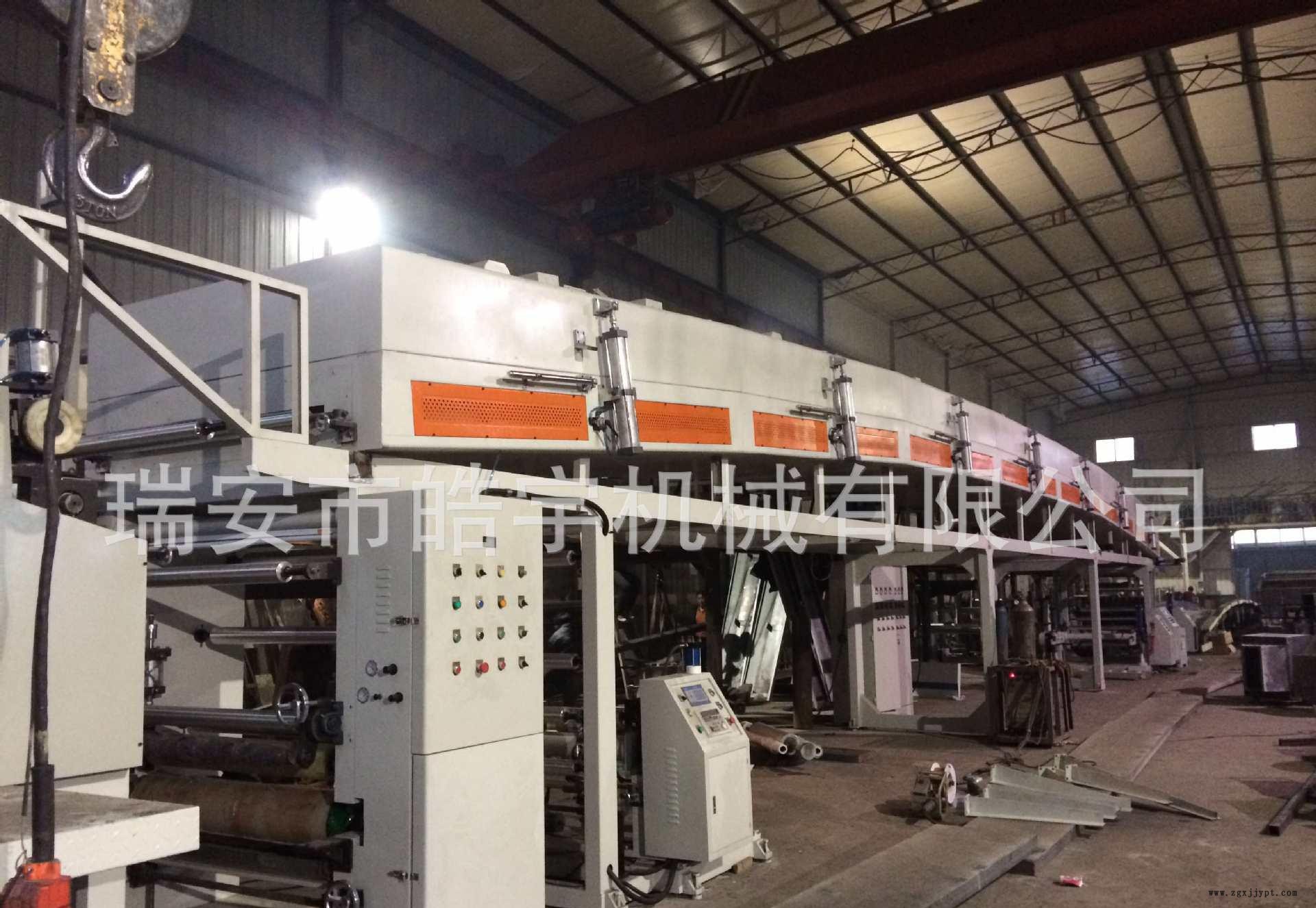

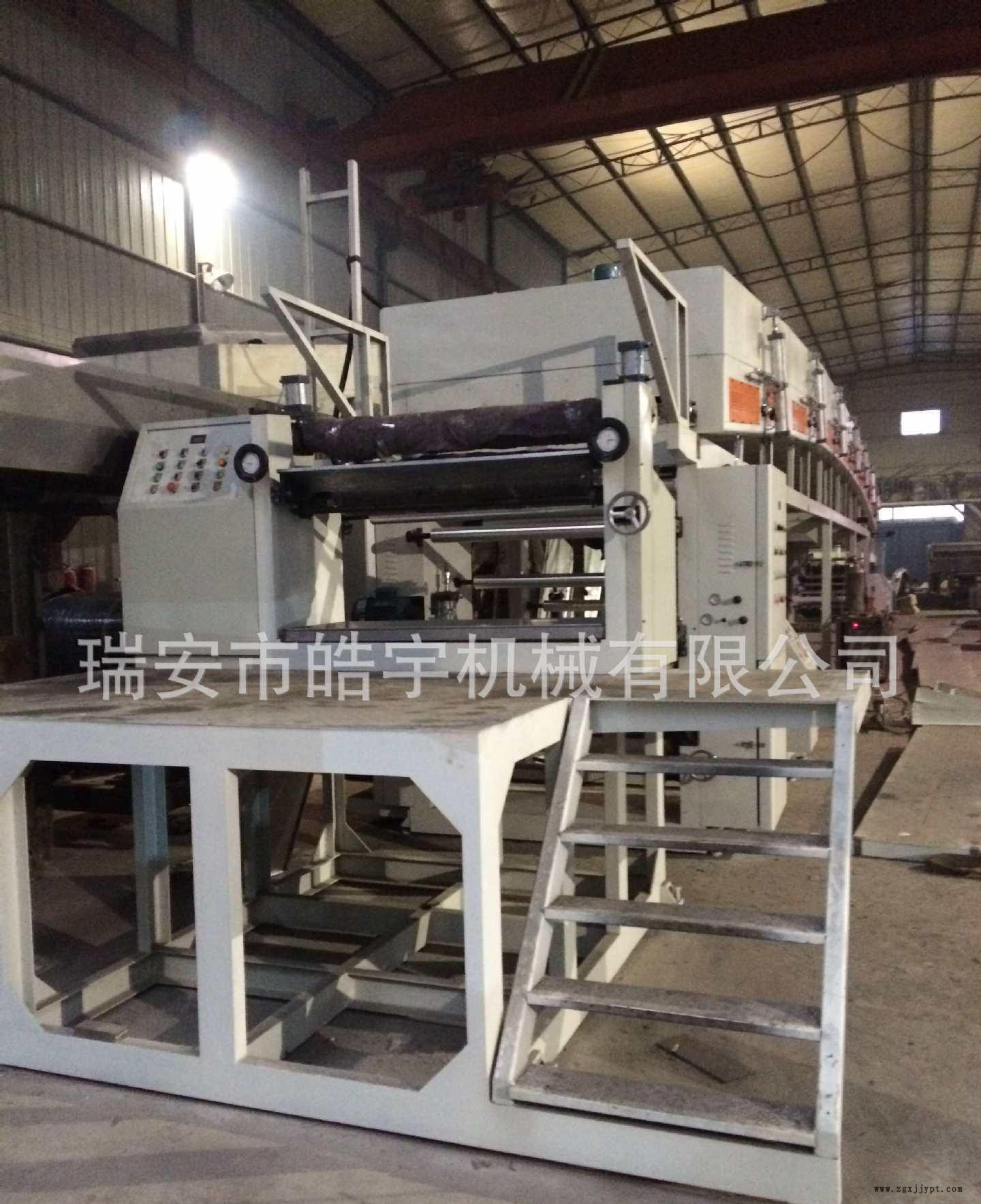

GF-1650型干式复合机
一、用途
本机参照日本富士机型的优点而开发研制的干式复合机，主要适用于BOPP、PET、尼龙、CPP、CPE、铝箔等卷状薄膜材料的两层或多层复合的产品，形成一种具有高强度、高保鲜和耐蒸煮等优良特性的包装材料。
二、主要技术参数
型号 | GF-1650型 |
工作有效宽度 | 1650mm |
机械**高线速度 | 120m/min |
复合**高线速度 | 100m/min |
导向辊宽幅、直径 | φ80mm×1700mm |
**放卷架形式及直径 | 单工位φ1000mm |
复合放卷架形式及直径 | 挂臂式双工位φ800mm |
收卷架形式及直径 | 单工位φ1000mm |
加热方式 | 电加热 |
烘箱长度 | 8米 |
电加热功率 | 136KW |
整机电机功率 | 约34KW |
外形尺寸（长×宽×高） | 9000×3450×4000mm |
机器总重量 | 约12000kg |
三、性能及特点
1．整机采用四电机变频控制，提高整机的张力可靠性。
2．放卷、上胶涂布、复合牵引、收卷四段闭环恒张力控制。
3.高精度网纹辊涂布系统，气动刮刀，均匀辊、胶剂循环装置，涂布量取决于网纹辊目线，不同的涂布量可换不同目线的网纹辊。
4．烘箱加热方式分别为：电加热，四段气顶式恒温烘箱，进出风分层，负压设计，风力强劲，干燥彻底,二次回风，既节约能源，又减少了残留溶剂的含量。
4．烘箱内导辊采用主动与被动式，传动采用同步带轮传动式，减少材料拉伸和变形。
5**放卷采用EPC纠偏；膜出烘箱后也采用EPC斜向纠偏。
6．高精度背压三辊式复合装置，复合辊采用夹层导热油循环中间电热管加热式，使复合更均匀更老固。
8．通过冷却辊使复合膜更平整、挺刮。
9．收放轴采用胀子式气胀轴，为了装卸料操作方便。
四、要求
A、根据客户的不同要求特殊定制机器（有限宽度范围为300-2000mm）
B、收放架形式分别为：手工抬料式单工位、液压升降式单工位、电动翻转式双工位、电动拉链爬坡式双工位、电动翻转轮盘式双工位等供客户选择
C、工作速度与涂料的材质、涂布厚度、烘箱长度、烘干温度等成正比
五、工艺流程
基材放卷--涂布单元---干燥单元--牵引单元--收卷机
