品牌:昌盛联轴器
公称转矩:1600
孔径:25
起订:1套
供应:300套
立即购买
| 公称转矩 | 1600 |
|---|---|
| 孔径 | 25 |
| 外形尺寸 | 160 |
| 许用转速 | 3600 |
| 重量 | 4.6 |
| 轴孔 | 60 |
| 是否可定制 | 是 |
| 是否标准件 | 标准件 |
| 标准编号 | GB5844-2003 |
| 是否进口 | 否 |
| 联轴器类型 | 其它 |
| 品牌 | 昌盛联轴器 |
| 型号 | UL |
| 是否原厂 | 是 |
| 允许扭矩 | 160 |
| 是否提供加工定制:是 | 样品或现货:现货 |
| 是否标准件:标准件 | 是否进口:否 |
| 标准编号:GB5844-2003 | 联轴器类型:轮胎式联轴器 |
| 公称转矩:10-25000（N.m） | 轴孔:10-180mm |
| 外形尺寸:80-900（mm） | 许用转速:5000-800（r/m） |
| 是否提供加工定制:是 | 样品或现货:现货 |
| 是否标准件:标准件 | 是否进口:否 |
| 标准编号:GB5844-2003 | 联轴器类型:轮胎式联轴器 |
| 公称转矩:10-25000（N.m） | 轴孔:10-180mm |
| 外形尺寸:80-900（mm） | 许用转速:5000-800（r/m） |

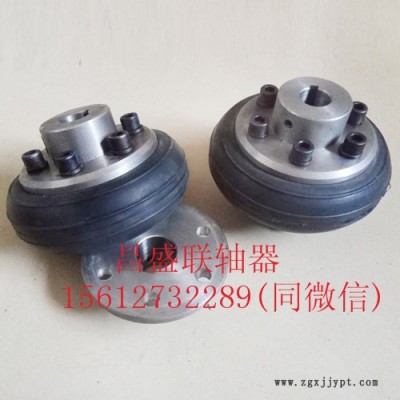

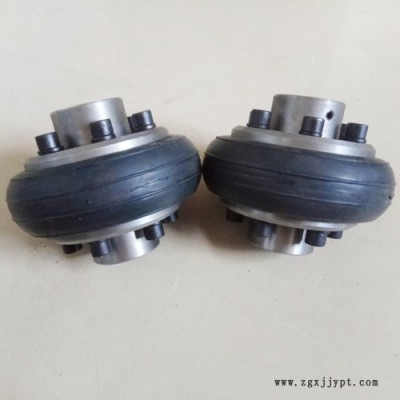

泊头市昌盛石化机械厂UL轮胎式联轴器是一种高性能的弹性连轴器，由于弹性元件为为一整体轮胎体，因此轮胎联轴器具有优良的吸震减震和良好的的轴间偏移补偿性能，拆装方便，不需要润滑，便于维护，使用寿命长等优点，轮胎联轴器的工作温度-20~80摄氏度，转递转矩10~20000N.M,轮胎连轴器适用于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作环境件。
标准的半轮胎联轴器结构为K型，在表示中可不再标记。
轮胎连轴器的橡胶元件（轮胎）与金属压板硫化粘结在一起，装配时用螺栓直接与两半连轴器联结
柔性、阻尼大、补偿量大
结构简单、装配容易，要换轮胎体时无需轴向移动连轴节
缺点：径向尺寸庞大，随扭转角的增加，在主从动轴上会产生相当大的轴向力。
| 允许转矩 Tn N·m | 瞬时 最大 转矩 | 许用 转速 [n] r/min | 轴孔直径 | 轴孔长度 | D | B | 质量 Kg | 转动惯量I /kg·m2 | ||
| J,J1 | Y | |||||||||
| d | L | |||||||||
| UL1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| UL2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| UL3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| UL4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| UL5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| UL6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| UL7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| UL8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| UL9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| UL10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| UL11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| UL12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| UL13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| UL14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| UL15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| UL16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| UL17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
| UL18 | 25000 | 59000 | 800 | 140-180 | 202-242 | 252-302 | 900 | 250 | 818 | 43.0530 |
