价格:
￥37.40/千克
产地:瑞士
牌号:GV-5FWA
起订:25千克
供应:444561千克
发货:1天内
立即购买
| 产地 | 瑞士 |
| 牌号 | GV-5FWA |
| 销售方式 | 品牌经销 |
| 执行质量标准 | 欧标 |
| 用途级别 | 电动工具配件,汽车部件,照明灯具 |
| 品牌 | EMS |
| 加工级别 | 注塑级 |
| 特性级别 | 高刚性,热稳定性,增强级 |
| 准入认证 | 欧盟 |
GV-5 FWA nat是一种Polyamide 66 + PA 6I/X (Nylon 66+Nylon 6I/X)材料,含有的填充物为50% 玻璃纤维增强材料。 加工方式为:挤出或注射成型。
| 填料/增强材料 | 玻璃纤维增强材料, 50% 填料按重量 |
| 特性 | 芳香 食品接触的合规性 |
| 用途 | 工程配件 工业应用 家用货品 气动应用 消费品应用领域 液压应用 |
| 机构评级 | ACS 未评级 DVGW W270 FDA 食品接触, 未评级 KTW 未评级 NSF 61 WRAS 未评级 欧洲 食品接触, 未评级 |
| RoHS 合规性 | RoHS 合规 |
| 外观 | 自然色 |
| 形式 | 颗粒 |

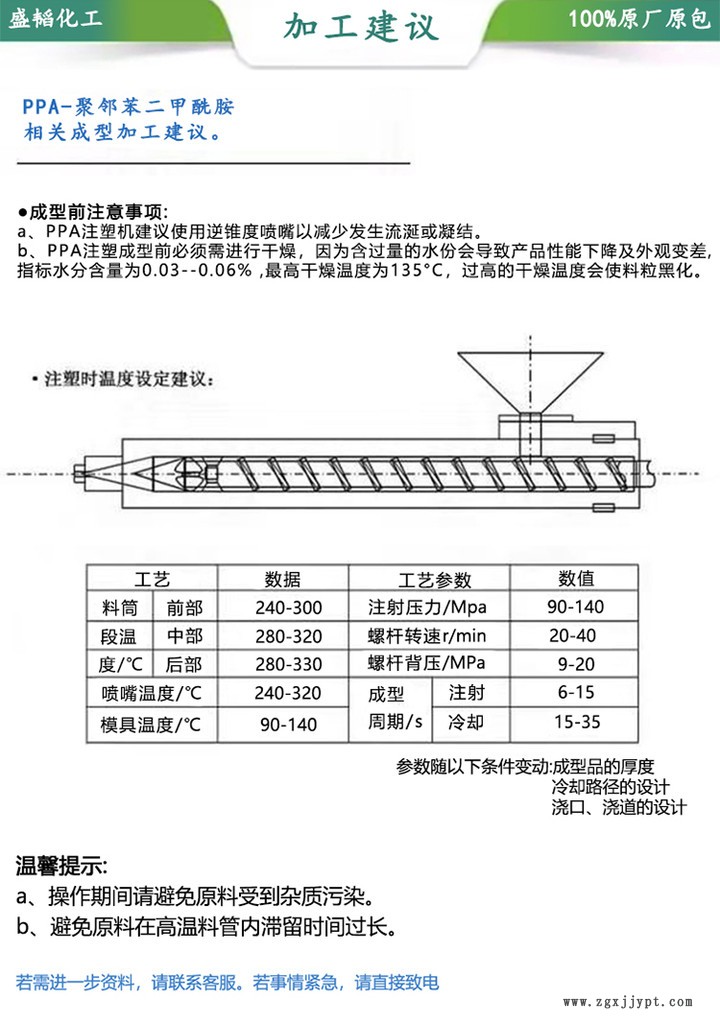

| 加工方法 | 挤出 注射成型 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.56 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | ISO 294-4 |
| 垂直流动方向 | 0.40 | -- | % | ISO 294-4 |
| 流动方向 | 0.10 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 饱和, 23°C | 4.0 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.4 | -- | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 球压硬度 | 280 | 255 | MPa | ISO 2039-1 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 18000 | 17000 | MPa | ISO 527-2 |
| 拉伸应力 (断裂) | 250 | 220 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 2.5 | 2.5 | % | ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179/1eA |
| -30°C | 13 | 13 | kJ/m2 | ISO 179/1eA |
| 23°C | 15 | 15 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | | | | ISO 179/1eU |
| -30°C | 80 | 80 | kJ/m2 | ISO 179/1eU |
| 23°C | 90 | 90 | kJ/m2 | ISO 179/1eU |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 1.8 MPa, 未退火 | 235 | -- | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 165 | -- | °C | ISO 75-2/C |
| 连续使用温度 | | | | 内部方法 |
| -- 1 | 100 到 120 | -- | °C | 内部方法 |
| -- 2 | 220 | -- | °C | 内部方法 |
| 熔融温度 3 | 260 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | | | | ISO 11359-2 |
| 流动 | 1.5E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 | 9.0E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介电强度 | 33 | 33 | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 (0.800 mm) | HB | -- | | IEC 60695-11-10, -20 |
