类型:标准料
密度:1.48g/cm3
起订:25公斤
供应:30000公斤
发货:1天内
立即购买
| 类型 | 标准料 |
|---|---|
| 密度 | 1.48g/cm3 |
| 牌号 | 1330G |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 注塑级 |
| 品牌 | 旭化成 |
| 厂家(产地) | 日本旭化成 |
| 加工级别 | 注塑级 |
| 特性级别 | 增强级,耐磨,高强度,高刚性 |
| 规格级别 | 注塑级 |

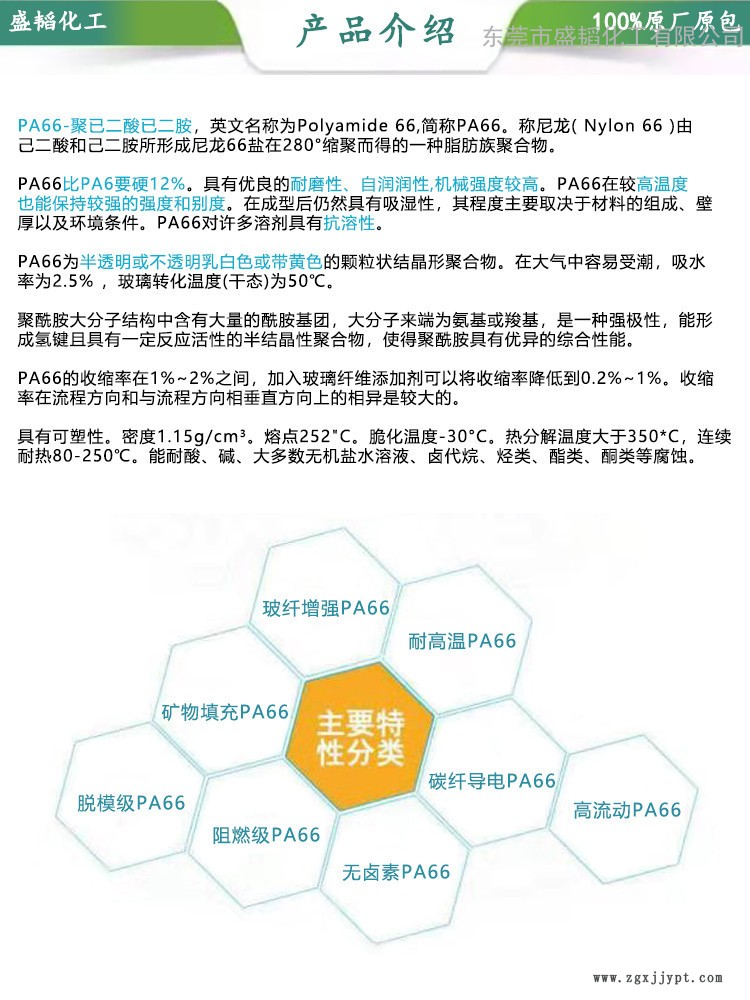

PA66日本旭化成1330G 物性表
| 基本信息 | |
|---|---|
| 黄卡编号 | E48285-240883 |
| 添加剂 | 润滑剂 |
| 特性 | 低摩擦系数 高强度 润滑 |
| 用途 | 工业应用 构件 汽车的发动机罩下的零件 汽车领域的应用 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 比重 | 1.48 | -- | g/cm3 | ASTM D792, ISO 1183 |
| 收缩率 | 内部方法 | |||
| 垂直流动方向 | 1.0 | -- | % | 内部方法 |
| 流动方向 | 0.50 | -- | % | 内部方法 |
| 吸水率 | ||||
| 饱和, 23°C | -- | 1.4 | % | |
| 平衡, 23°C, 50% RH | -- | 1.4 | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 洛氏硬度 | ||||
| M 级 | 89 | 60 | ASTM D785 | |
| R 级 | 120 | 108 | ASTM D785 | |
| M 计秤 | 89 | 60 | ISO 2039-2 | |
| R 计秤 | 120 | 108 | ISO 2039-2 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 拉伸模量 (23°C) | 9800 | 6700 | MPa | ISO 527-2 |
| 拉伸应力 | ||||
| 断裂, 23°C | 144 | 107 | MPa | ISO 527-2 |
| -- | 157 | 118 | MPa | ASTM D638 |
| 伸长率 | ||||
| 断裂 | 3.0 | 3.0 | % | ASTM D638 |
| 断裂, 23°C | 4.0 | 6.0 | % | ISO 527-2 |
| 弯曲模量 | ||||
| -- | 8000 | 6300 | MPa | ASTM D790 |
| 23°C | 8700 | 6000 | MPa | ISO 178 |
| 弯曲强度 | ||||
| -- | 245 | 177 | MPa | ASTM D790 |
| 23°C | 235 | 165 | MPa | ISO 178 |
| 泰伯耐磨性 (1000 Cycles) | -- | 9.00 | mg | ASTM D1044 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 简支梁缺口冲击强度 | 10 | 13 | kJ/m2 | ISO 179 |
| 简支梁无缺口冲击强度 | 71 | 78 | kJ/m2 | ISO 179 |
| 悬壁梁缺口冲击强度 | 98 | 120 | J/m | ASTM D256 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 载荷下热变形温度 | ||||
| 0.45 MPa, 未退火 | 260 | -- | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 261 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 248 | -- | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 246 | -- | °C | ISO 75-2/A |
| 线形热膨胀系数 - 流动 | 3.0E-5 | -- | cm/cm/°C | ASTM D696 |
| 可燃性 | 干燥 | 调节后的 | 测试方法 | |
|---|---|---|---|---|
| UL 阻燃等级 (0.750 mm) | HB | -- | UL 94 |
