类型:标准料
牌号:1402S
起订:25公斤
供应:30000公斤
发货:1天内
立即购买

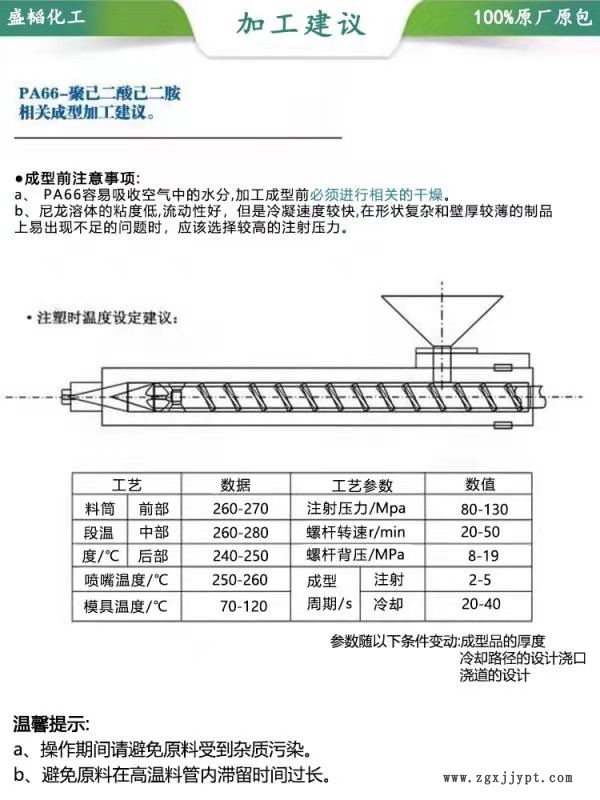

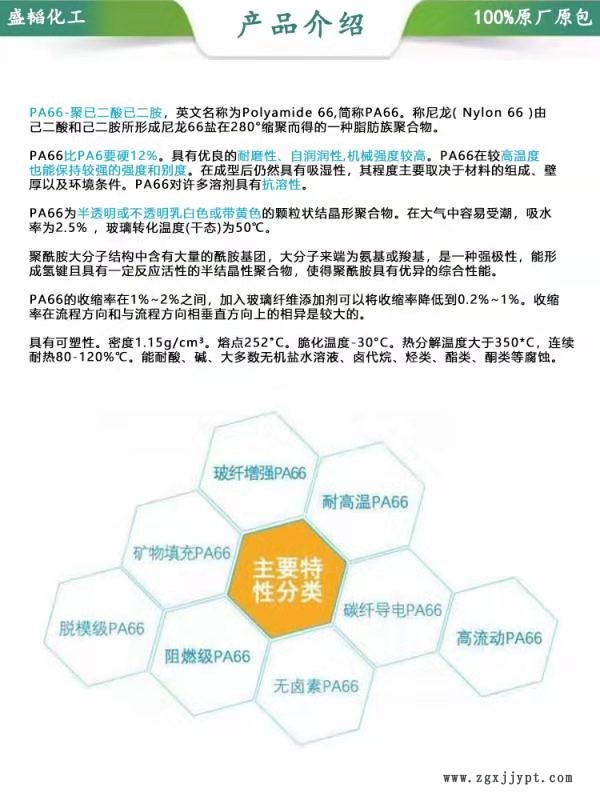

| 类型 | 标准料 |
|---|---|
| 牌号 | 1402S |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 注塑级 |
| 品牌 | 旭化成 |
| 厂家(产地) | 日本旭化成 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,热稳定性 |
| 规格级别 | 注塑级 |
| 基本信息 | |
|---|---|
| 特性 | 高分子量 高强度 中等粘性 |
| 用途 | 工业应用 构件 紧固件 片材 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 比重 | 1.14 | -- | g/cm3 | ASTM D792, ISO 1183 |
| 收缩率 - 流动方向 | 1.3 到 2.0 | -- | % | 内部方法 |
| 吸水率 | ||||
| 饱和, 23°C | -- | 2.5 | % | |
| 平衡, 23°C, 50% RH | -- | 2.5 | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 洛氏硬度 | ||||
| M 级 | 80 | 55 | ASTM D785 | |
| R 级 | 120 | 105 | ASTM D785 | |
| M 计秤 | 80 | 55 | ISO 2039-2 | |
| R 计秤 | 120 | 105 | ISO 2039-2 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 拉伸模量 (23°C) | 2900 | 1000 | MPa | ISO 527-2 |
| 拉伸应力 | ||||
| 屈服, 23°C | 84.0 | 51.0 | MPa | ISO 527-2 |
| -- | 79.0 | 57.0 | MPa | ASTM D638 |
| 拉伸应变 | ||||
| 屈服, 23°C | 4.5 | 26 | % | ISO 527-2 |
| 断裂 | 80 | 270 | % | ASTM D638 |
| 断裂, 23°C | -- | | % | ISO 527-2 |
| 弯曲模量 | ||||
| -- | 2800 | 1200 | MPa | ASTM D790 |
| 23°C | 2700 | 900 | MPa | ISO 178 |
| 弯曲强度 | ||||
| -- | 118 | 54.0 | MPa | ASTM D790 |
| 23°C | 110 | 39.0 | MPa | ISO 178 |
| 泰伯耐磨性 (1000 Cycles) | -- | 5.00 | mg | ASTM D1044 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 简支梁缺口冲击强度 | 5.0 | 30 | kJ/m2 | ISO 179 |
| 简支梁无缺口冲击强度 | 无断裂 | 无断裂 | ISO 179 | |
| 悬壁梁缺口冲击强度 | 49 | 180 | J/m | ASTM D256 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 载荷下热变形温度 | ||||
| 0.45 MPa, 未退火 | 230 | -- | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 195 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 70.0 | -- | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 65.0 | -- | °C | ISO 75-2/A |
| 线形热膨胀系数 - 流动 | 8.0E-5 | -- | cm/cm/°C | ASTM D696 |
| 比热 | 1670 | -- | J/kg/°C | |
| 导热系数 | 0.20 | -- | W/m/K |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 表面电阻率 | 1.0E+14 | -- | ohms | ASTM D257, IEC 60093 |
| 体积电阻率 | ||||
| -- | 1.0E+15 | -- | ohms·cm | ASTM D257 |
| 23°C | 1.0E+15 | -- | ohms·cm | IEC 60093 |
| 介电强度 | 20 | -- | kV/mm | ASTM D149, IEC 60243-1 |
| 漏电起痕指数 (3.00 mm) | 600 | -- | V | IEC 60112 |
