| 类型 | 标准料 |
|---|---|
| 牌号 | ST820 |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 |
| 用途级别 | 注塑级,运动器材,电动工具配件 |
| 品牌 | Dupont/杜邦 |
| 厂家(产地) | 杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,增韧级 |
| 规格级别 | 注塑级 |

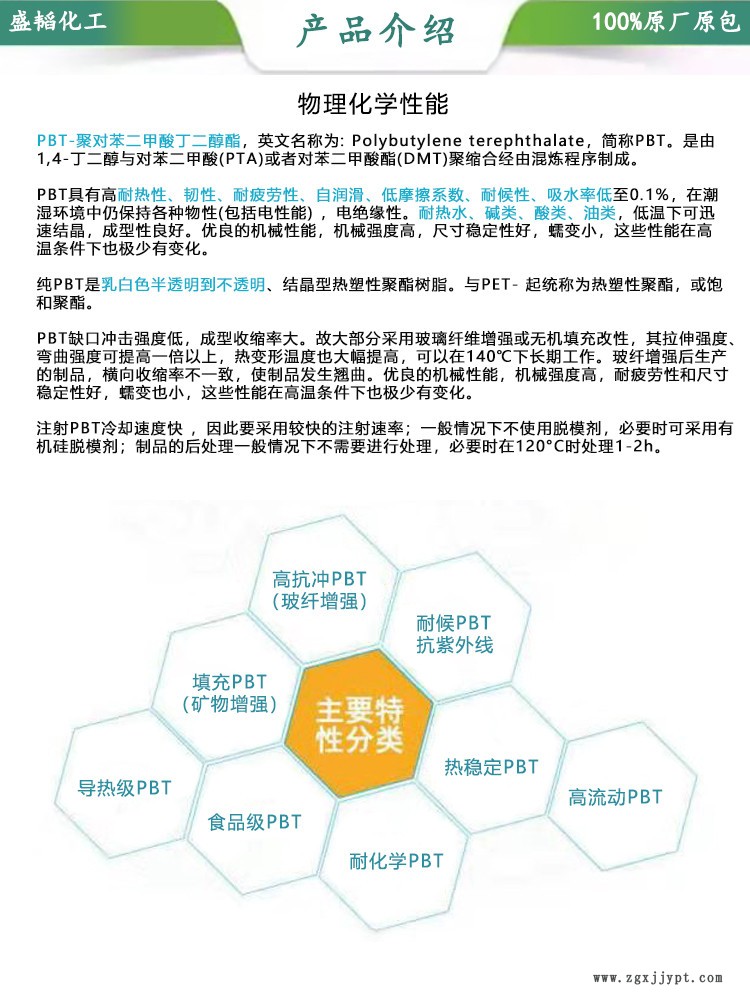

PBT 美国杜邦 ST820 物性表
| 黄卡编号 | E41938-270048 |
| 添加剂 | 脱模 |
| 用途 | 片材 型材 |
| 机构评级 | UL 未评级 |
| 形式 | 粒子 |

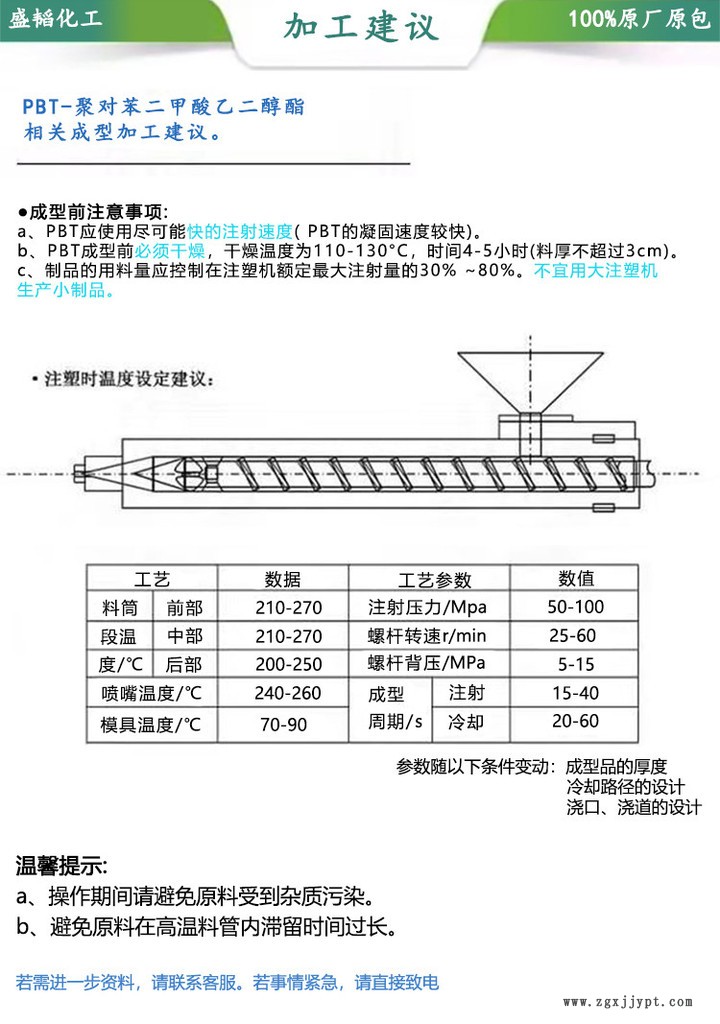

| 加工方法 | 挤出 片材挤出成型 涂层 型材挤出成型 注射成型 |
| 多点数据 | Creep Modulus vs. Time (ISO 11403-1) Isochronous Stress vs. Strain (ISO 11403-1) Isothermal Stress vs. Strain (ISO 11403-1) Secant Modulus vs. Strain (ISO 11403-1) Shear Stress vs. Shear Rate (ISO 11403-1) Tensile Modulus vs. Temperature (ISO 11403-1) Viscosity vs. Shear Rate (ISO 11403-2) |
| 部件标识代码 (ISO 11469) | >PBT-HI |
| 树脂ID (ISO 1043) | PBT-HI |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.22 | g/cm3 | ISO 1183 |
| 收缩率 | ISO 294-4 | ||
| 垂直流动方向 | 1.8 | % | ISO 294-4 |
| 流动方向 1 | 2.5 | % | ISO 294-4 |
| 流动方向 | 1.9 | % | ISO 294-4 |
| 吸水率 | ISO 62 | ||
| 23°C, 24 hr, 2.00 mm | 0.31 | % | ISO 62 |
| 平衡, 23°C, 2.00 mm, 50% RH | 0.12 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 (R 计秤) | 104 | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 1700 | MPa | ISO 527-2 |
| 拉伸应力 (屈服) | 38.0 | MPa | ISO 527-2 |
| 拉伸应变 (屈服) | 7.0 | % | ISO 527-2 |
| 标称拉伸断裂应变 | > 50 | % | ISO 527-2 |
| 弯曲模量 | 1550 | MPa | ISO 178 |
| 弯曲应力 | 50.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -40°C | 10 | kJ/m2 | ISO 179/1eA |
| -30°C | 10 | kJ/m2 | ISO 179/1eA |
| 23°C | 85 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30°C | 无断裂 | ISO 179/1eU | |
| 23°C | 无断裂 | ISO 179/1eU | |
| 悬壁梁缺口冲击强度 | ISO 180/1A | ||
| -40°C | 10 | kJ/m2 | ISO 180/1A |
| -30°C | 15 | kJ/m2 | ISO 180/1A |
| 23°C | 60 | kJ/m2 | ISO 180/1A |
| 无缺口伊佐德冲击强度 | ISO 180/1U | ||
| -40°C | 270 | kJ/m2 | ISO 180/1U |
| -30°C | 无断裂 | ISO 180/1U | |
| 23°C | 无断裂 | ISO 180/1U |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 | |||
| 0.45 MPa, 未退火 | 100 | °C | ISO 75-2/B |
| 0.45 MPa, 退火 | 145 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 50.0 | °C | ISO 75-2/A |
| 维卡软化温度 | 125 | °C | ISO 306/B50 |
| 熔融温度 2 | 225 | °C | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 | 1.9E-4 | cm/cm/°C | ISO 11359-2 |
| 横向 | 1.9E-4 | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 | 27 | kV/mm | IEC 60243-1 |
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 0.020 | IEC 60250 | |
| 1 MHz | 0.019 | IEC 60250 | |
| 漏电起痕指数 | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 燃烧速率 (1.00 mm) | 38 | mm/min | ISO 3795 |
| 可燃性等级 | IEC 60695-11-10, -20 | ||
| 0.800 mm | HB | IEC 60695-11-10, -20 | |
| 1.50 mm | HB | IEC 60695-11-10, -20 | |
| 极限氧指数 | 19 | % | ISO 4589-2 |
