价格:
￥30.40/千克
产地:瑞士
牌号:GVX-65H
起订:25千克
供应:444561千克
发货:1天内
立即购买
| 产地 | 瑞士 |
| 牌号 | GVX-65H |
| 销售方式 | 品牌经销 |
| 执行质量标准 | 欧标 |
| 用途级别 | 电动工具配件,汽车部件,照明灯具 |
| 品牌 | EMS |
| 加工级别 | 注塑级 |
| 特性级别 | 高流动,热稳定性,增强级 |
| 准入认证 | 欧盟 |

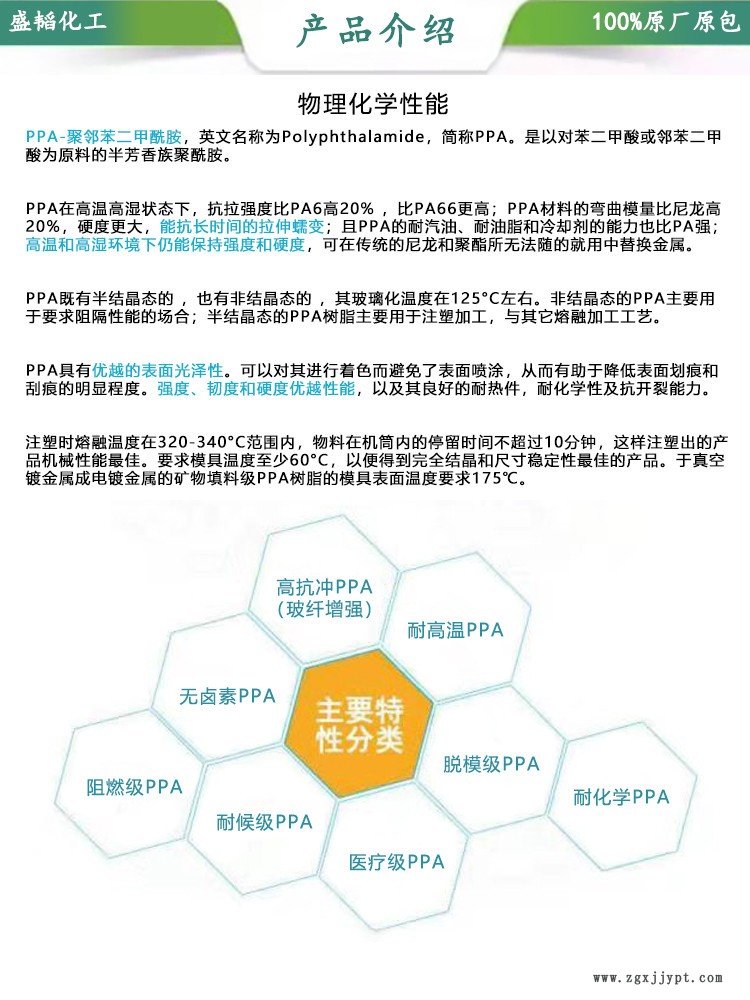

GVX-65H是一种Polyamide 66 + PA 6I/X (Nylon 66+Nylon 6I/X)材料,含有的填充物为65% 玻璃纤维增强材料。,加工方式为:挤出或注射
| 填料/增强材料 | 玻璃纤维增强材料, 65% 填料按重量 |
| 添加剂 | 热稳定剂 |
| 特性 | 芳香 良好的流动性 热稳定性 脱模性能良好 |
| 用途 | 电气/电子应用领域 动力/其它工具 工程配件 工业应用 家电部件 家用货品 连接器 气动应用 汽车领域的应用 汽车内部零件 汽车外部零件 体育用品 消费品应用领域 液压应用 |
| RoHS 合规性 | RoHS 合规 |
| 外观 | 自然色 |
| 形式 | 颗粒 |

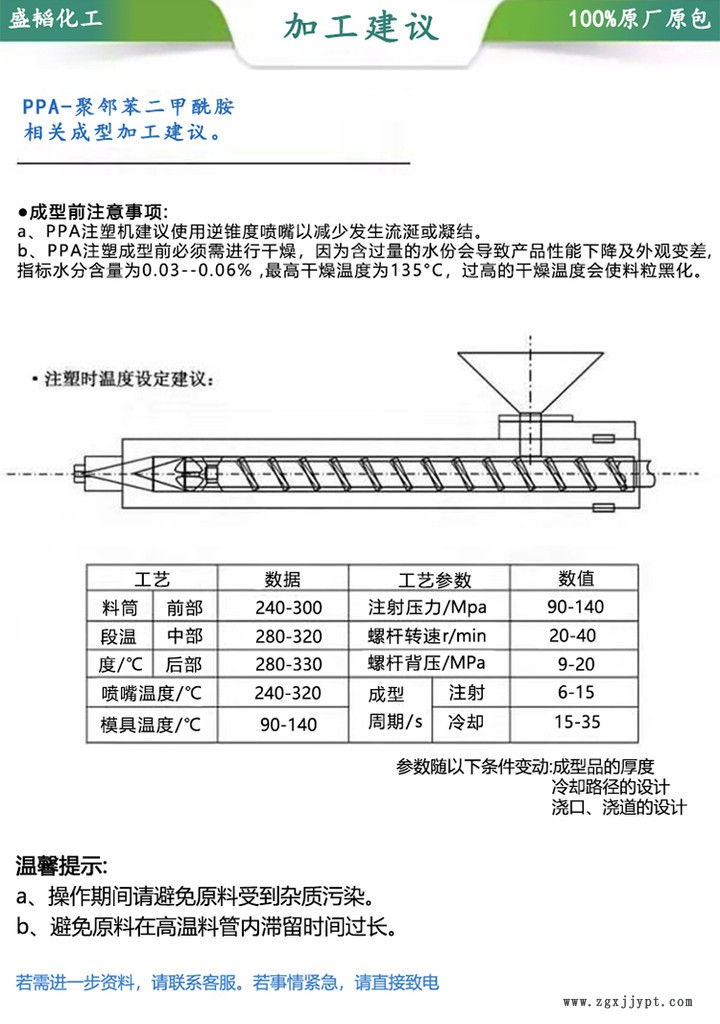

| 加工方法 | 挤出 注射成型 |
| 多点数据 | Isothermal Stress vs. Strain (ISO 11403-1) Tensile Modulus vs. Temperature (ISO 11403-1) |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.77 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | ISO 294-4 |
| 垂直流动方向 | 0.20 | -- | % | ISO 294-4 |
| 流动方向 | 0.10 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 饱和, 23°C | 3.2 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.1 | -- | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 球压硬度 | 345 | 330 | MPa | ISO 2039-1 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 25500 | 25000 | MPa | ISO 527-2 |
| 拉伸应力 (断裂) | 300 | 280 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 1.9 | 1.9 | % | ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179/1eA |
| -30°C | 15 | 15 | kJ/m2 | ISO 179/1eA |
| 23°C | 15 | 15 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | | | | ISO 179/1eU |
| -30°C | 70 | 70 | kJ/m2 | ISO 179/1eU |
| 23°C | 75 | 70 | kJ/m2 | ISO 179/1eU |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 1.8 MPa, 未退火 | 250 | -- | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 215 | -- | °C | ISO 75-2/C |
| 连续使用温度 | | | | 内部方法 |
| -- 1 | 100 到 120 | -- | °C | 内部方法 |
| -- 2 | 220 | -- | °C | 内部方法 |
| 熔融温度 3 | 260 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | | | | ISO 11359-2 |
| 流动 | 1.5E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 | 5.0E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+12 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+12 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电强度 | 33 | 33 | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 (0.800 mm) | HB | -- | | IEC 60695-11-10, -20 |
成型。
