日本宝理__POM GM-20__ 高刚性 低翘曲 玻纤增强20% POM赛钢料 欢迎来电咨询

价格:￥15.50/公斤
类型:标准料
牌号:GM-20
起订:25公斤
供应:30000公斤
发货:1天内

立即购买

类型	标准料
牌号	GM-20
销售方式	品牌经销
用途级别	通用级,汽车部件,家电部件,电子电器部件
品牌	宝理
厂家(产地)	日本宝理
加工级别	注塑级
特性级别	增强级,高刚性

 日本宝理 POM  GM-20 物性表

基本信息
黄卡编号	E45034-235735
填料/增强材料	玻璃纤维增强材料, 20% 填料按重量
特性	低翘曲性
UL文件号	E45034
形式	粒子
加工方法	注射成型
部件标识代码 (ISO 11469)	>POM-GF20

物理性能	额定值	单位制	测试方法
密度	1.54	g/cm3	ISO 1183
熔流率（熔体流动速率） (190°C/2.16 kg)	21	g/10 min	ISO 1133
溶化体积流率（MVR） (190°C/2.16 kg)	16.0	cm3/10min	ISO 1133
吸水率 (23°C, 24 hr)	0.70	%	ISO 62

硬度	额定值	单位制	测试方法
洛氏硬度 (M 计秤)	85		ISO 2039-2

机械性能	额定值	单位制	测试方法
拉伸模量	3800	MPa	ISO 527-2
拉伸应力	55.0	MPa	ISO 527-2
拉伸应变 (断裂)	5.5	%	ISO 527-2
弯曲模量	3500	MPa	ISO 178
弯曲应力	94.0	MPa	ISO 178
摩擦系数			JIS K7218
Dynamic 1	0.32		JIS K7218
与钢 - 动态 2	0.51		JIS K7218
磨损因数			JIS K7218
0.49 MPa, 0.30 m/sec 3	200	10^-8 mm3/N·m	JIS K7218
0.060 MPa, 0.15 m/sec 4	300	10^-8 mm3/N·m	JIS K7218
0.49 MPa, 0.30 m/sec 5	7000	10^-8 mm3/N·m	JIS K7218
0.060 MPa, 0.15 m/sec 6	8000	10^-8 mm3/N·m	JIS K7218

冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度	3.6	kJ/m2	ISO 179/1eA

热性能	额定值	单位制	测试方法
热变形温度 (1.8 MPa, 未退火)	112	°C	ISO 75-2/A
线形热膨胀系数			内部方法
流动 : 23 到 55°C	9.0E-5	cm/cm/°C	内部方法
横向 : 23 到 55°C	9.0E-5	cm/cm/°C	内部方法

电气性能	额定值	单位制	测试方法
表面电阻率	7.0E+16	ohms	IEC 60093
体积电阻率	2.0E+14	ohms·cm	IEC 60093
介电强度 (3.00 mm)	21	kV/mm	IEC 60243-1

可燃性	额定值	单位制	测试方法
UL 阻燃等级	HB		UL 94

补充信息	额定值
Color Number	CF3500

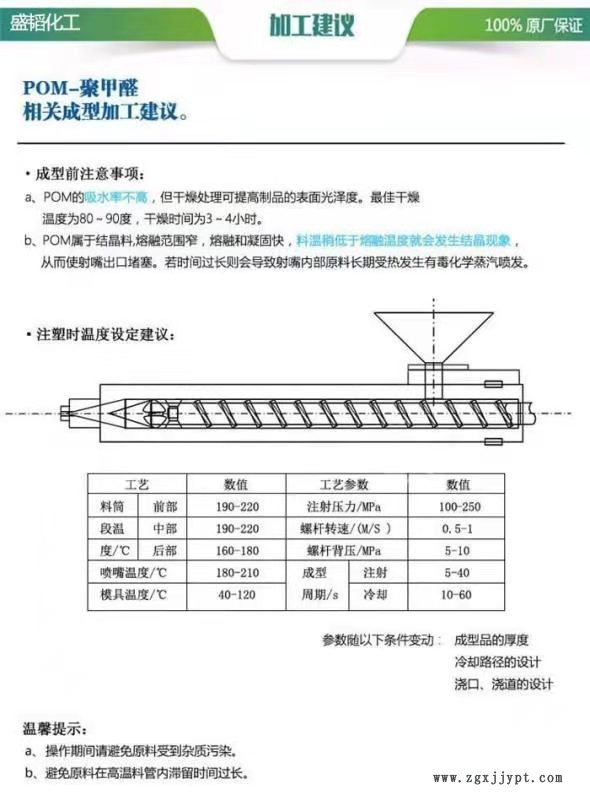

注射	额定值	单位制
干燥温度	80.0 到 90.0	°C
干燥时间	3.0 到 4.0	hr
加工（熔体）温度	190 到 210	°C
模具温度	60.0 到 80.0	°C
注塑压力	49.0 到 98.0	MPa
螺杆转速	100 到 150	rpm

注射说明
Injection speed: 5-50 mm/sInjection Holding pressure: Gate sealing time + alphaCooling: Plasticizing time or ejection capable time
