日本宝理POM__M140-44聚甲醇__高流动 注塑级POM赛钢料 欢迎来电咨询
2021-11-01 13:5010560已售
价格:
￥12.10/公斤
类型:标准料
牌号:M140-44
起订:25公斤
供应:30000公斤
发货:1天内
立即购买
| 类型 | 标准料 |
| 牌号 | M140-44 |
| 销售方式 | 品牌经销 |
| 用途级别 | 通用级,汽车部件,家电部件,电子电器部件 |
| 品牌 | 宝理 |
| 厂家(产地) | 日本宝理 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,高流动 |

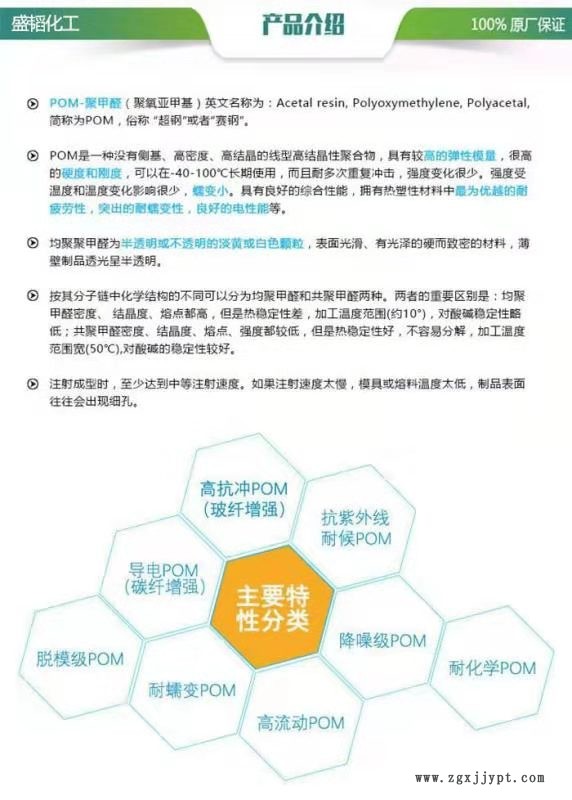

日本 宝理 POM M140-44 物性表
| 基本信息 | |
| 黄卡编号 | E45034-100337529 E45034-235766 |
| 特性 | 流动性高 |
| UL文件号 | E45034 |
| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 部件标识代码 (ISO 11469) | >POM |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm3 | ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 14 | g/10 min | ISO 1133 |
| 溶化体积流率（MVR） (190°C/2.16 kg) | 12.0 | cm3/10min | ISO 1133 |
| 吸水率 (23°C, 24 hr) | 0.50 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度 (M 计秤) | 80 | | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2700 | MPa | ISO 527-2 |
| 拉伸应力 | 62.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 33 | % | ISO 527-2 |
| 弯曲模量 | 2500 | MPa | ISO 178 |
| 弯曲应力 | 87.0 | MPa | ISO 178 |
| 摩擦系数 | | | JIS K7218 |
| Dynamic 1 | 0.37 | | JIS K7218 |
| 与钢 - 动态 2 | 0.40 | | JIS K7218 |
| 磨损因数 | | | JIS K7218 |
| 0.98 MPa, 0.30 m/sec 3 | < 1.0 | 10^-8 mm3/N·m | JIS K7218 |
| 0.98 MPa, 0.30 m/sec 4 | 30 | 10^-8 mm3/N·m | JIS K7218 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 5.5 | kJ/m2 | ISO 179/1eA |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 (1.8 MPa, 未退火) | 100 | °C | ISO 75-2/A |
| 线形热膨胀系数 | | | 内部方法 |
| 流动 : 23 到 55°C | 1.1E-4 | cm/cm/°C | 内部方法 |
| 横向 : 23 到 55°C | 1.1E-4 | cm/cm/°C | 内部方法 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+16 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介电强度 (3.00 mm) | 19 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | | UL 94 |
| 补充信息 | 额定值 | | |
| Color Number | CF2001 | | |

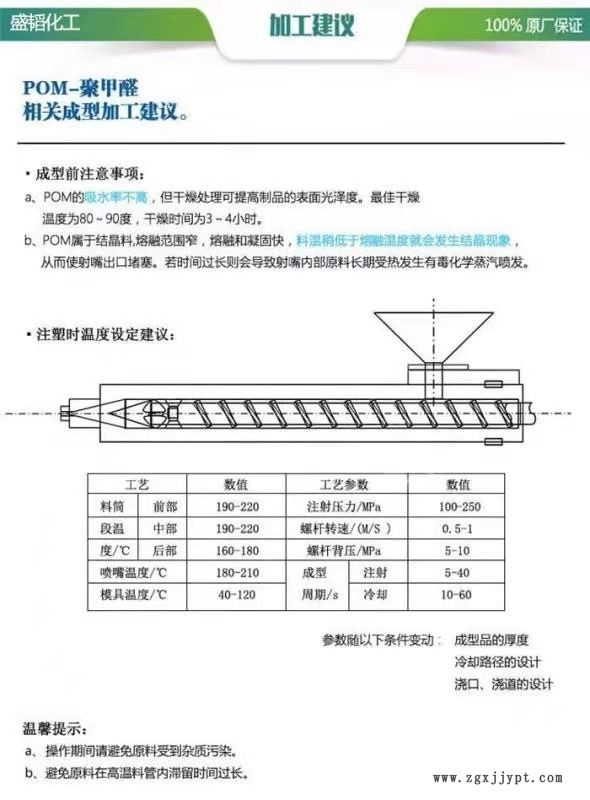

| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80.0 到 90.0 | °C | |
| 干燥时间 | 3.0 到 4.0 | hr | |
| 加工（熔体）温度 | 190 到 210 | °C | |
| 模具温度 | 60.0 到 80.0 | °C | |
| 注塑压力 | 49.0 到 98.0 | MPa | |
| 螺杆转速 | 100 到 150 | rpm | |
| 注射说明 |
| Injection speed: 5-50 mm/sInjection Holding pressure: Gate sealing time + alphaCooling: Plasticizing time or ejection capable time |
联系方式
