品牌:日本旭化成
起订:1吨
供应:8吨
立即购买
| 产品特性 : | 注塑级 | 是否进口 : | 否 |
| 产地 : | 日本旭化成 | 厂家(产地) : | 日本旭化成 |
| 牌号 : | 4513 | 销售方式 : | 品牌经销 |
| 类型 : | 标准料 | 品名 : | POM |
| 加工级别 : | 注塑级 | 特性级别 : | 标准级、耐候 |
| 用途级别 : | 通用级 | 品牌 : | 日本旭化成 |
| 产品规格 : | 25公斤 |
旭化成集团以事业控股公司——旭化成株式会社和6个事业公司为核心，在“材料”、“住宅”和“健康”等3个领域开展业务。

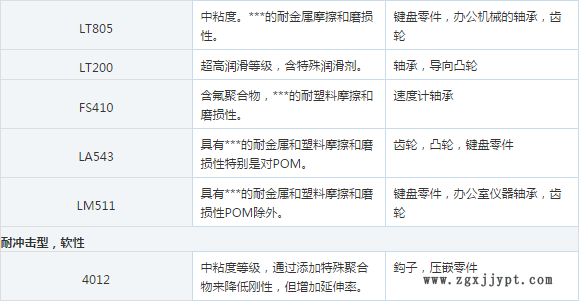

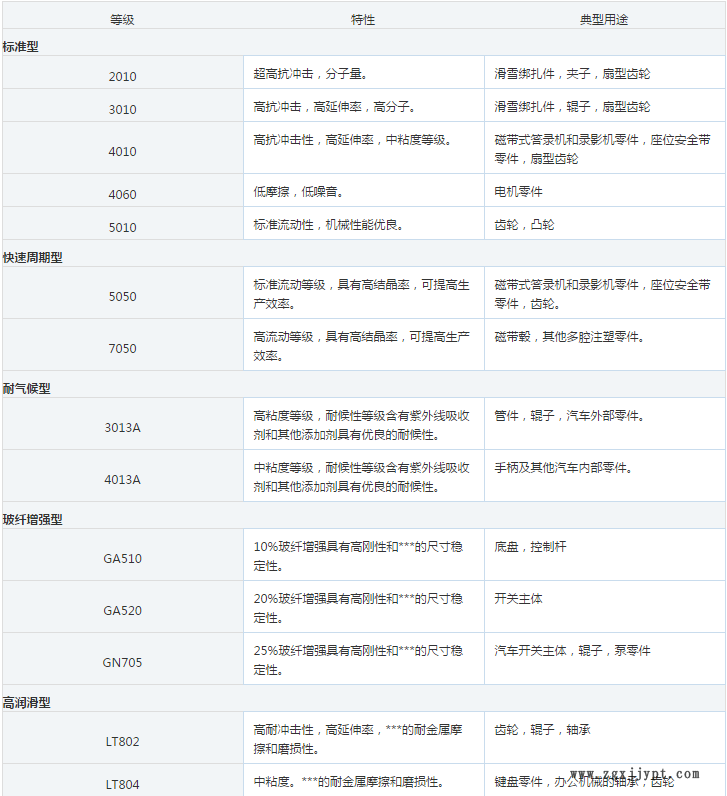

关于TENAC（铁耐克）、TENAC（铁耐克）-C 系列销售一览表
均聚的聚甲醛树脂的生产和销售开始于1972年5月，共聚的聚甲醛树脂开始于1985年12月。旭化成是全世界的均聚的和共聚的聚甲醛树脂生产商.
生产能力:
日本冈山 44,000吨/年
(其中均聚的聚甲醛树脂20,000吨/年，共聚的聚甲醛树脂24,000吨/年)
中国张家港 共聚的聚甲醛树脂20,000吨/年
Tenac™-C 4513
聚甲醛（POM）共聚物
产品说明：
Tenac™-C 4513是一种聚甲醛（POM）共聚物产品,。 它,在北美洲、非洲和中东、欧洲或亚太地区有供货。 Tenac™-C 4513的应用领域包括汽车行业、工程/工业配件 和 房屋。
特性包括:
共聚物
良好的抗紫外线能力
耐候性好
中等粘度
| 基本信息 | |
|---|---|
| 黄卡编号 |
|
| 特性 |
|
| 用途 |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 | 1.41 | g/cm³ | ASTM D792, ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 9.0 | g/10 min | ISO 1133 |
| 收缩率 - 流动 | 1.6 到 2.0 | % | 内部方法 |
| 吸水率 (23°C, 24 hr, 50% RH) | 0.20 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 | ASTM D785 | ||
| M 级 | 80 | ASTM D785 | |
| R 级 | 115 | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 2550 | MPa | ISO 527-2 |
| 拉伸应力 | |||
| 屈服 | 63.0 | MPa | ISO 527-2 |
| -- | 62.0 | MPa | ASTM D638 |
| 伸长率 (断裂) | 35 | % | ASTM D638, ISO 527-2 |
| 弯曲模量 | |||
| -- | 2500 | MPa | ASTM D790 |
| -- | 2450 | MPa | ISO 178 |
| 弯曲强度 | 88.0 | MPa | ASTM D790 |
| 泰伯耐磨性 | 14.0 | mg | ASTM D1044 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | 7.0 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | 60 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 载荷下热变形温度 | |||
| 0.45 MPa, 未退火 | 158 | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 154 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 110 | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 97.0 | °C | ISO 75-2/A |
| 线形热膨胀系数 - 流动 | 1.0E-4 | cm/cm/°C | ASTM D696, ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 1.0E+16 到 1.0E+17 | ohms | ASTM D257 |
| 体积电阻率 (23°C) | 1.0E+15 到 1.0E+16 | ohms·cm | ASTM D257 |
| 介电强度 | 19 | kV/mm | ASTM D149 |
| 耐电弧性 | 250 | sec | ASTM D495 |
