| 类型 | 万能加工中心 |
|---|---|
| 重量 | 2500（kg） |
| 主电机功率 | 5.5（kw） |
| 界面语言 | 中文 |
| 主轴转速范围 | 6000 or 8000（rpm） |
| 定位精度 | 0.016mm |
| 刀具数量 | 20 |
| 三轴行程(X*Y*Z) | 550*340*460 |
| T型槽尺寸(宽*数量) | 800×320 mm |
| 动力类型 | 电动 |
| 布局形式 | 卧式 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 否 |
| 售后服务 | 整机保修一年 |
| 是否提供加工定制 | 是 |
| 品牌 | 高登数控 |
| 型号 | VMC550L系列 |
VMC550L系列 立式加工中心

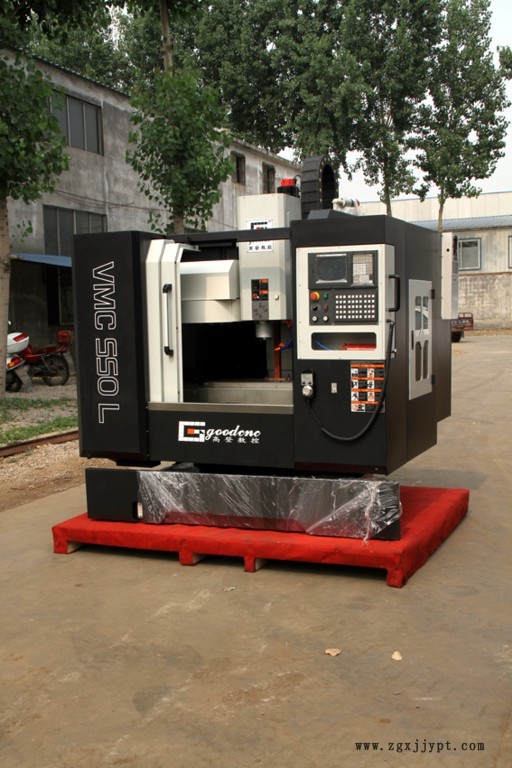

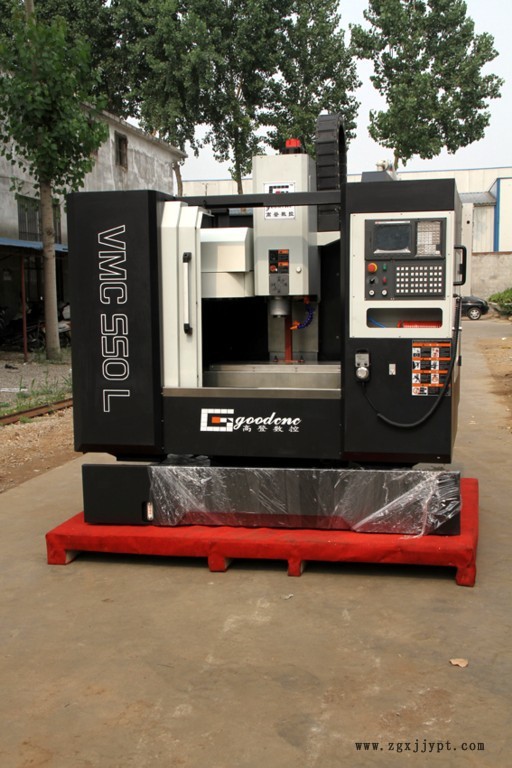

VMC550L系列 立式加工中心【产品展示】
一、 产品简介与用途
该铣床进给轴为X、Y、Z三坐标控制，主轴为变频动力驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量零件的生产，对复杂、高精度零件的加工更能显示其优越性。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用的精度稳定性，为机床性能的可靠性提供了保障。
2、 X、Y、Z向导轨均为滚动直线导轨，无进给运动的摩擦阻力，无低速爬行现象，提高机床精度寿命；
3、 X、Y、Z三个方向进给采用知名品牌的高精度高强度滚珠丝杠，进给速度高，机床的定位精度高；
4、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
5、 机床外防护采用全封闭结构设计，安全可靠；可选用半防护结构。
6、 机床操作系统采用人体工程学原理设计，操作方便；
7、 采用先进的集中手动润滑装置，工作稳定可靠；
8、 机床配套国内外知名品牌数控系统，可选配进口著名CNC控制系统，功能齐全、操作简便，精度稳定、可靠；
三、 主要技术参数
1）采用国产C3级加工中心级丝杠
2）精密丝杠专用轴承
3）进口精密丝杠锁紧螺帽
4）台湾8000转BT40电主轴。
5）喷塑全防护外罩
6）国产润滑系统,,照明系统,冷却系统
7）全套气动吹气系统
8）三相不锈钢防护
9)台湾原装3.5T打刀缸
10）550L/7132L三相台湾H级线轨，
11）全树脂砂铸件，经多次人工时效处理
NO. 序号 | ITEM 项 目 | Specification | |||
1 | Table size L(mm)×W(mm)工作台面积 长(mm)×宽(mm) | 800×320 | |||
2 | T slot QTY /width/interval distance(mm) T型槽 数量-宽(mm)–间距(mm) | 3-14-100 | |||
3 | Maximum load(KG)工作台最大承载(kg) | 300 | |||
4 | X travel (mm)X轴行程(mm) | 550 | |||
5 | Y travel (mm)Y轴行程(mm) | 340 | |||
6 | Z travel (mm)Z轴行程(mm) | 460 | |||
7 | Spindle nose to table (mm)主轴端面至工作台面(mm) | 100-470 | |||
8 | Spindle center to column (mm)主轴中心至立柱导轨面(mm) | 380 | |||
9 | Spindle taper主轴锥孔 | BT40 | |||
10 | Max. spindle speed (Rpm)主轴最高转速(Rpm) | 8000 | |||
11 | Main motor（kW）主电机功率（kW） | 5.5 | |||
12
| Feed motor 进给电机 | X torque（N.M）X轴扭矩（N.M） | 5 | ||
Y torque（N.M）Y轴扭矩（N.M） | 6 | ||||
Ztorque（N.M）Z轴扭矩（N.M） | 6 | ||||
Max. install size安装尺寸（最大）KW | 5.5 | ||||
13 | Rapid moving speed (m/min.）快速移动速度 (m/min. ） | 12/12/10 | |||
14 | Cutting speed（mm/min）切削进给速度（mm/min） | 1-4000 | |||
15 | Ball screw（diametermm/pitch）mm 丝杠参数（直径mm/螺距mm） | 32/10 | |||
17 | Accuracy 精度 | Positioning accuracy (mm)定位精度(mm) | 0.016 | ||
Repeatability accuracy (mm)重复定位精度(mm) | 0.008 | ||||
18 | Tool changer 刀库 | Funnel type (optional ) BT40 斗笠 (可选) BT40 | 10 or 16 | ||
19 | Air pressureMpa/使用气压Mpa | 0.6 | |||
20 | Machine weight(kg)/机床重量(kg) | frame光机 | 2000 | ||
Complete machine整机 | 2500 | ||||
21 | Machine overall size : L(mm)×W(mm)×H(mm) 机床外形尺寸:长(mm)×宽(mm)×高(mm) | frame光机 | 1600x1860x2100 | ||
Complete machine整机
| 2200x1600x2300 | ||||
