产品用途：

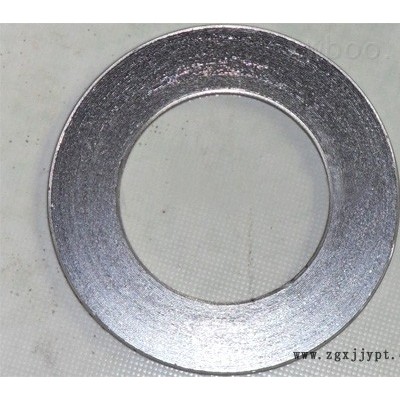

金属缠绕垫片目前应用广泛的一种密封垫片，为半金属密合垫中回弹性的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用。广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
【金属缠绕垫片】种类：
| 种类 | 厚度(mm) | |
| 基本型缠绕垫片 | 3.2 | 4.5 |
| 带内环缠绕垫片 | 4.5 | |
| 带外环缠绕垫片 | 4.5 | |
| 带内外环缠绕垫片 | 4.5 | |
【金属缠绕垫片】结构材料：
| 填充料 | 钢带 | 内环 | 外环 |
| 石棉缠绕 | SUS 304 | 碳钢 | 碳钢 |
| 石墨缠绕 | SUS 316 | SUS 304 | SUS 304 |
| 四氟缠绕 | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| 填充料 | 温 度(°C) | 操作压力(kg/cm2) |
| 石墨缠绕 | -200~550 | 250 |
| 石棉缠绕 | -150~450 | 100 |
| 四氟缠绕 | 240~260 | 100 |
【金属缠绕垫片】厚度公差：
| 项目 | 厚度(mm) | 公差(mm) |
| 垫片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 环厚度 | 3.0 | ±0.24 |
【金属缠绕垫片】直径公差（即用于法兰的名义管道直径）：
| DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | |
| 内环内径 垫片内径 | <=600 | <=24″ | >=26″ and <=34″ | ±0.5 |
| >600 and <=800 | >24″ and <=34″ | >=36″ and <=60″ | ±0.9 | |
| >800 and <=1600 | >34″ and <=60″ | ±1.3 | ||
| >1600 | >60″ | ±1.6 | ||
| 垫片外径 | <=600 | <=24″ | <=24″ | ±0.9 |
| >600 and <=160000 | >24″ and <=60″ | >24″ and <=60″ | ±1.8 | |
| 1600 | >60″ | ±2.2 | ||
| 外环外径 | >=1/2″ and <=60″ | ±0.9 | ||
| <=600 | <=24″ | 0-1.0 | ||
| >600 and <=1000 | >24″ and <=34″ | 0-1.8 | ||
| >1000 and <=1600 | >34″ and <=60″ | 0-2.2 |
【金属缠绕垫片】技术参数：
| 缠绕垫片系数 | m=2.5-4 |
| 缠绕垫片使用压力 | ≤25MPa |
| 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片最小预紧比压 | y=68MPa |
