溶接、加工、締付、いっさい不要。作業性がバツグン！

   特 長

カタログ（PDF)

○

パイプ端の加工が一切不要です。

2008年度版カタログ
パイプクランプPCL型
（PDFファイル）

ニューマシンのパイプクランプは、切落としたままのパイプを迅速、確実に接続できます。今までのように、パイプを溶接したり、フレアー加工して締付ける手間は全く必要ありません。

○

しかも取付け、取外しが簡単。

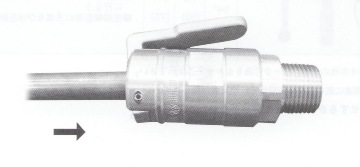

パイプの取付け、取外しは、ただパイプを押込んだり、ぬいたりするだけ－女性でもできる簡単さです。作業時間が大巾に短縮できます。

○

優れた気密性

圧力が高ければ高いほど、気密性を増大する構造なので安全です。

○

いろいろな用途に応用できます。

   仕 様

本体材質

真鍮??9??9ステンレス銅アルミニウム

**高使用圧力
MPa (Kgf/cm²)

下記表を参照

耐圧力
MPa (Kgf/cm²)

下記表を参照

シール材質
使用温度範囲

シール材質

記号

使用温度範囲

フッ素ゴム

VT-20

-15℃～+180℃

クロロブレンゴム
（ネオプレン）

NR-28

-20℃～+120℃

水素添加ニトリルゴム

HNBR

-20℃～+120℃

   用 途

○水油フレオンその他のあらゆる流体━━━━━

○冷媒チャージ用━━━━━

○気密圧力漏れ試験用━━━━━

   液体の通過

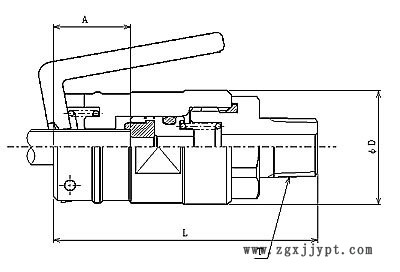

   製品記号??9??9寸法表

製品記号

パイプサイズ

L
(㎜)

D
(㎜)

T

A
(㎜)

**高使用圧力
MPa (Kgf/cm²)

耐圧力
MPa (Kgf/cm²)

PCL-400

4.00

59.2

25.7

R1/4、R3/8

16

3.43
(35)

3.92
(40)

PCL-4７0

4.76

59.2

25.7

R1/4、R3/8

16

PCL-600

6.00

59.2

25.7

R1/4、R3/8

16

PCL-630

6.35

59.2

25.7

R1/4、R3/8

16

PCL-800

7.94

59.2

25.7

R1/4、R3/8

17.2

PCL-950

9.53

59.2

25.7

R1/4、R3/8

16

PCL-1000

10.00

59.2

25.7

R1/4、R3/8

16

PCL-1100

11.00

67.5

29.6

R1/4、R3/8

22.5

2.45
(25)

3.43
(35)

PCL-1200

12.00

67.5

29.6

R1/4、R3/8

22.5

PCL-1270

12.70

67.5

29.6

R1/4、R3/8

22.5

PCL-1430

14.30

70

32.8

R1/4、R3/8

24

1.96
(20)

2.94
(30)

PCL-1500

15.00

70

32.8

R1/4、R3/8

24

PCL-1580

15.88

70

32.8

R1/4、R3/8

24

PCL-1900

19.05

82.2

39.7

R1/4、R3/8

28

PCL-2200

22.22

91.7

47.7

R1/4、R3/8

34

0.98
(10)

1.96
(20)

PCL-2220

22.20

91.7

47.7

R1/4、R3/8

34

PCL-2500

25.00

91.7

47.7

R1/4、R3/8

34

PCL-2540

25.40

91.7

47.7

R1/4、R3/8

34

PCL-2860

28.58

106.2

58

R1/4、R3/8

43

0.48
(5)

0.98
(10)

PCL-3000

30.00

106.2

58

R1/4、R3/8

43

PCL-3180

31.75

106.2

58

R1/4、R3/8

43

   製品記号の表示方法

①サイズ

②接続

③シール材質
