壁厚:标准
产地:河北
起订:10米
供应:100000米
| 壁厚 | 标准 |
|---|---|
| 产地 | 河北 |
| 工作温度 | -40-100（℃） |
| 工作压力 | 10（MPa） |
| 公称内径 | 6（mm） |
| 类型 | 蒸汽胶管 |
| 形状 | 管状 |
| 颜色 | 黑色 |
| 用途 | 多种用途 |
| 产商/产地 | 河北 |
| 品牌 | 聚星 |
| 型号 | JX |
| 加工定制 | 是 |
| 厂家(产地) | 河北景县 |

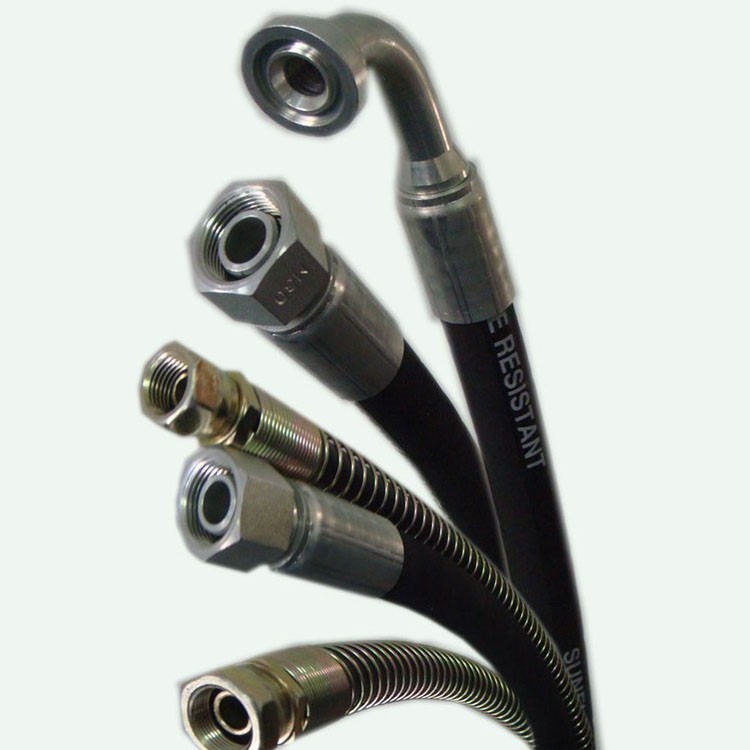

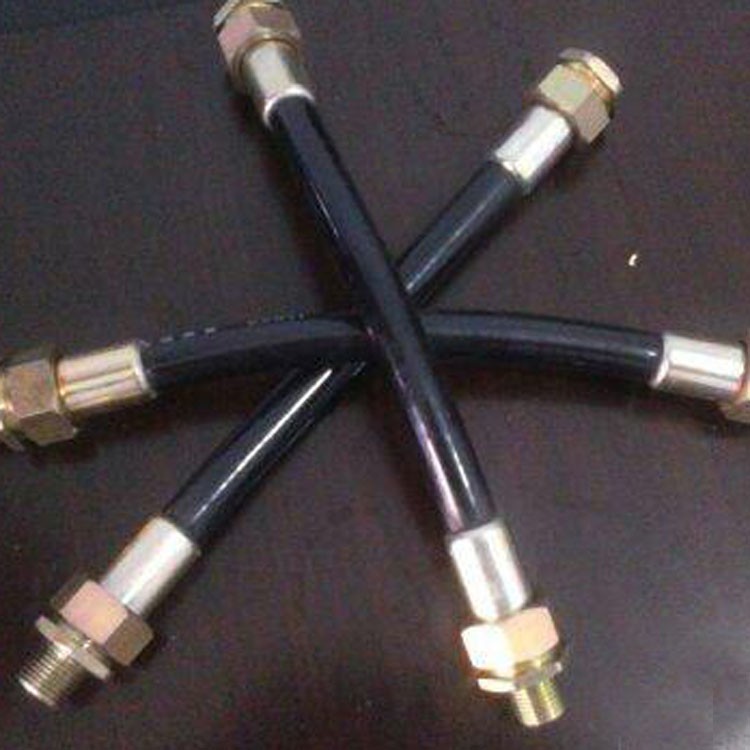

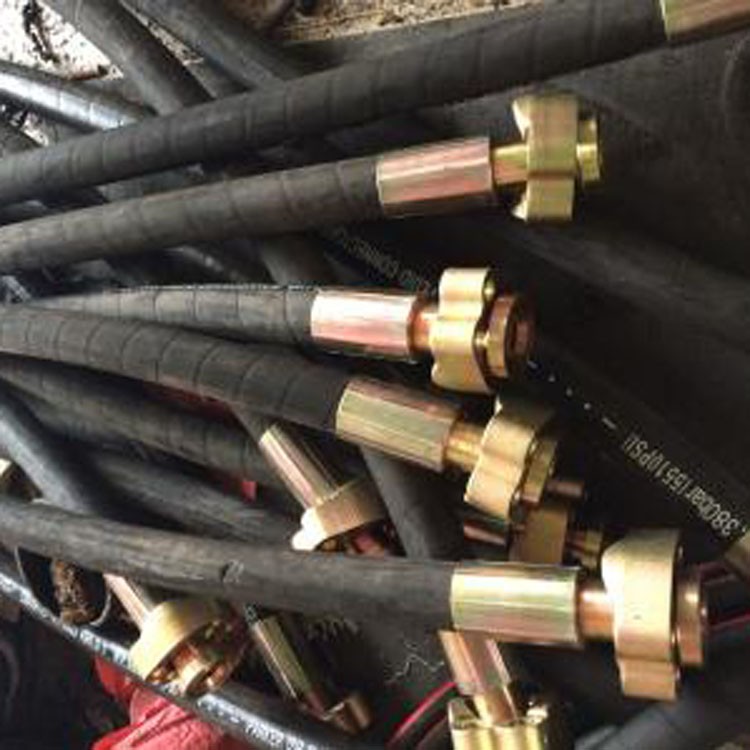

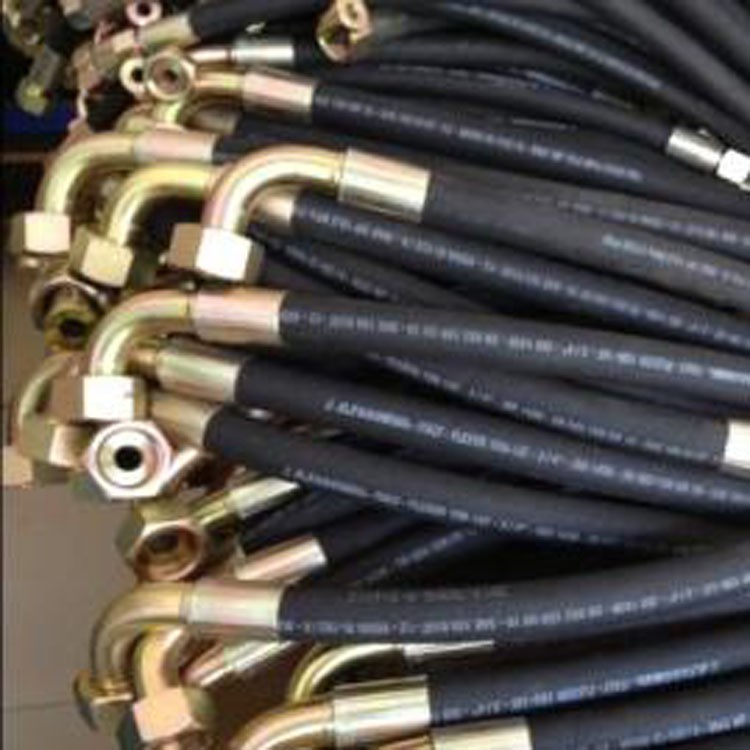

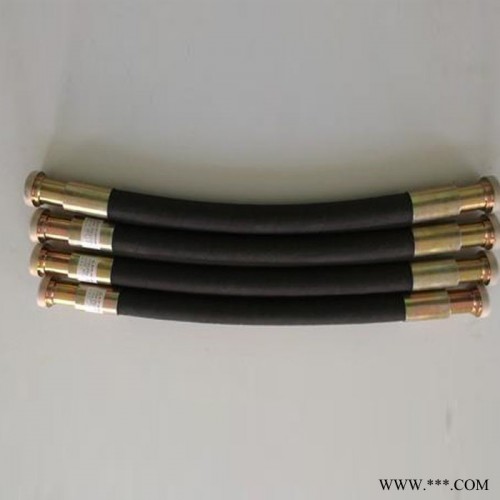

一、产品结构：
主要由耐液体的合成橡胶内胶层、中胶层、1、2、3层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料起增强作用。
二、产品用途：
高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用。
注：本企业编织胶管标准参照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及超SAE100RIAT标准。
三、工作温度：
油类-40℃——+100℃，空气-30℃——+50℃，水乳液+80℃以下，超出请选用本厂专用产品。
四、产品规格：最大弯曲半径：1280mm——90mm单层钢丝编织胶管技术参数
GB/T3683.1-2006
| 软管规格 | 内径 mm | 钢丝层直径 mm | 外径 mm | 工作压力
| 试验压力
| 爆破压力
| 最小弯曲半径 mm | 参考重量 | ||||||
| MPa | Psi | MPa | Psi | MPa | Psi | |||||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 | |||
| 1-6.3-20 | 6±.0.5 | 11.7±0.6 |
| 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 | |||
| 1-8-17.5 | 8±0.5 | 13.7±0.6 |
| 17.5 | 2536 | 26.25 | 3804 | 52.5 | 7607 | 115 | 0.41 | |||
| 1-10-16 | 10±0.5 | 15.7±0.6 |
| 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 | |||
| 1-12.5-14 | 13±0.5 | 19.7±0.6 |
| 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 | |||
| 1-16-12 | 16±0.5 | 22.7±0.8 |
| 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 | |||
| 1-19-10 | 19±0.5 | 25.7±0.8 |
| 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 | |||
| 1-22-9 | 22±0.5 | 28.7±0.8 |
| 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 | |||
| 1-25-8 | 25±0.5 | 32.2±0.8 |
| 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 | |||
| 1-31.5-6 | 32±0.7 | 39.2±0.8 |
| 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.38 | |||
| 1-38-5 | 38±0.7 | 45.2±0.8 |
| 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.80 | |||
| 1-51-4 | 51±0.7 | 58.2±0.8 |
| 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 2.80 | |||
| 1-64-2.5 | 64±1.0 | 71±1.0 | 75+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 4.00 | |||
| 1-76-1.5 | 76±1.0 | 84±1.0 | 88+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 5.50 | |||
| 1-89-1 | 89±1.0 | 97±1.0 | 103+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 7.60 | |||
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | ?435 | 1250 | 9.00
| |||
