| 别名 | 内外环金属缠绕垫片 |
|---|---|
| 类型 | 密封垫片 |
| 特点 | 耐高温、高压和适应超低温 |
| 法兰标准 | ASME B16.20 |
| 应用范围 | 石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。 |
| 材料种类 | 内环 SS316 |
| 管路通径、压力等级 | 2 150Lbs |
| 垫片厚度 | 4.5, 3.2+0.2-0.1 |
| 环厚度 | 3.0±0.24 |
| 缠绕垫片系数 | m=2.5 |
| 作用 | 固定密封 |

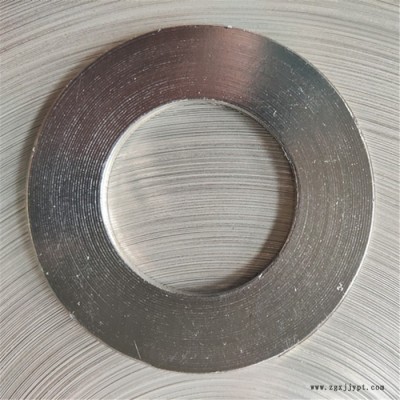

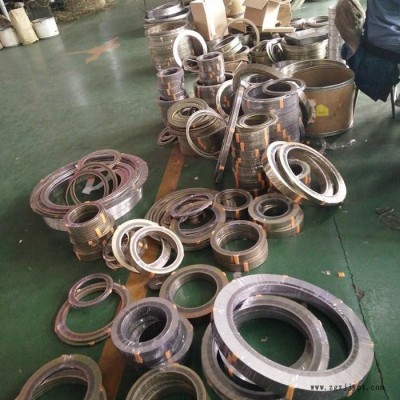

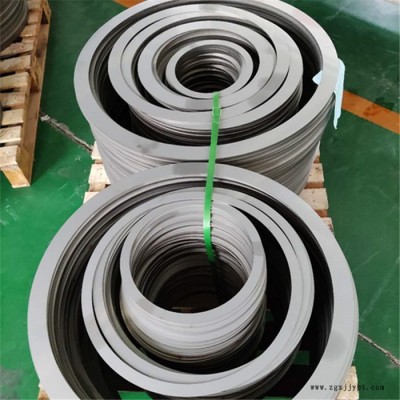

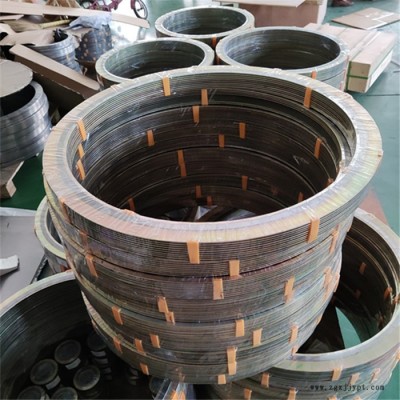

金属缠绕垫片是应用广泛的一种密封垫片，为半金属密合垫中回弹性的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确，缠绕垫片设有金属内加强环和外环，利用内外钢环来控制其大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
法兰种类及缠绕垫片形式: 法兰种类 缠绕垫片形状 平面法兰 仅带外环缠绕垫片 带内外环缠绕垫片 凸面法兰 仅带外环缠绕垫片 带内外环缠绕垫片 凹凸法兰 基本型缠绕垫片 仅带内环缠绕垫片 槽法兰 基本型缠绕垫片 仅带内环缠绕垫片 平面和凹槽法兰 基本型缠绕垫片 仅带内环缠绕垫片缠绕垫片
缠绕垫片应用范围： 石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。 金属缠绕垫片的种类： 种类 断面形式 代号 厚度 基本型缠绕垫片A 3.2 4.5 带内环缠绕垫片B 4.5 带外环缠绕垫片C 4.5 带内外环缠绕垫片D 4.5
