品牌:中广牌
品牌:中广牌
型号:规格齐全
起订:1公斤
供应:100000公斤
| 品牌 | 中广牌 |
|---|---|
| 型号 | 规格齐全 |
| 材质 | 碳钢 |
| 适用范围 | 泵,油缸,托辊,气缸 |
| 适用温度 | 800 |
| 性质 | 耐腐蚀,耐磨损,耐高压,耐高温 |
| 截面形状 | V型 |
| 是否标准件 | 标准件 |
| 是否进口 | 否 |
| 样品或现货 | 样品 |
| 适用压力 | 0-14 |
| 使用温度 | 830℃ |
| 使用压力 | 0-14MPa |
| 作用 | 密封 |

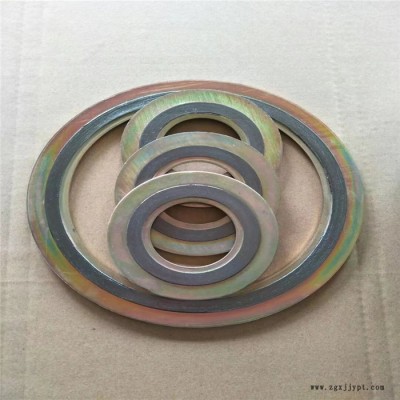

金属缠绕垫片
金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片的种类：
（一）基本型金属缠绕垫、
（二）带外环金属缠绕垫
（三）带内环金属缠绕垫
（四）带内外环金属缠绕垫
（五）换热器用（带筋）
（六）异形金属缠绕垫
金属缠绕垫片（基本型）采用**SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
主要用途
回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

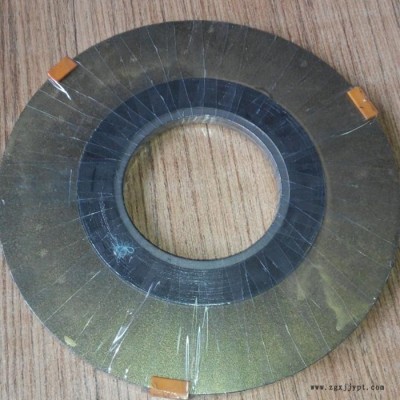

在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：
金属缠绕垫片采用**SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其**压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
缠绕垫片应用范围：
石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片的种类：
种类断面形式代号厚度基本型缠绕垫片 A3.24.5带内环缠绕垫片 B 4.5带外环缠绕垫片 C 4.5带内外环缠绕垫片 D 4.5?
金属缠绕垫片的结构材料：
填充料 钢带 内环 外环
石棉缠绕 SUS 304 碳钢 碳钢
石墨缠绕 SUS 316 SUS 304 SUS 304
四氟缠绕 SUS 316L SUS 316 SUS 316
SUS 316L SUS 316L
填充料 温 度(°C) 操作压力(kg/cm2)
石墨缠绕 -200~550 250
石棉缠绕 -150~450 100
四氟缠绕 240~260 100
廊坊中英石棉化工有限公司
