| 线芯材质 | 镀锡铜线 |
|---|---|
| 芯数 | 49/0.25 |
| 护套材质 | 硅橡胶 |
| 电线最大外径 | 55（mm） |
| 护套厚度 | 5（mm） |
| 标称截面 | 2.5（mm2） |
| 产品认证 | ISO9001-2000 |
| 物料编号 | QS00011 |
| 加工定制 | 是 |
| 品牌 | 群瑟电缆 |
| 型号 | AGG JG-1140V JGG |

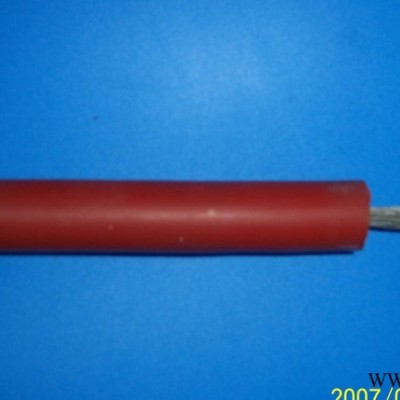

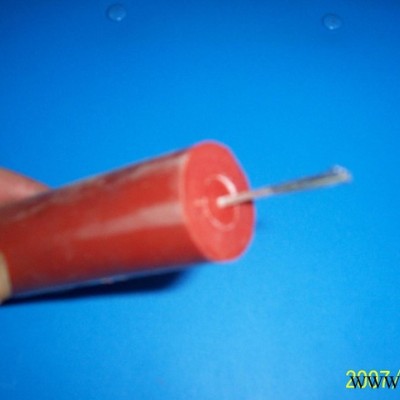

型 号：JGG
执行标准：JB/T6213.4-2006
产品特性：
1、额定电压：3000V 、6000V、10000V
2、工作温度：-60～+180℃
3、导 体：裸铜线或镀锡铜绞线
4、绝 缘：硅橡胶
5、颜 色：供需双方协议商定
特点/用途：
具有优良的耐高温，耐低温性能，具有优良的电绝缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长，且柔软，便于安装。
产品广泛应用于照明灯具、家用电器、电热电器、仪器仪表、电机引接线及电子、灯具、燃具等高温环境。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
| 导体结构 | 绝缘厚度（mm） | 电线外径（mm） | 20 ℃导体直流 电阻**大值 （Ω/km） | ||||||
| 标称截面 （mm2） | 根数/线径 （mm） | 导体外径 （mm） | 3000V | 6000V | 10000V | 3000V | 6000V | 10000V | |
| 0.5 | 28/0.15 | 0.90 | 2.0 | 2.50 | 3.60 | 4.90 | 5.90 | 8.10 | 40.1 |
| 0.75 | 24/0.20 | 1.15 | 2.0 | 2.50 | 3.60 | 5.20 | 6.20 | 8.40 | 26.7 |
| 1 | 32/0.20 | 1.30 | 2.0 | 2.50 | 3.60 | 5.30 | 6.30 | 8.50 | 20 |
| 1.5 | 48/0.20 | 1.60 | 2.2 | 2.80 | 3.80 | 6.00 | 7.20 | 9.20 | 13.7 |
| 2 | 40/0.25 | 1.85 | 2.2 | 2.80 | 3.80 | 6.30 | 7.50 | 9.50 | 9.9 |
| 2.5 | 49/0.25 | 2.00 | 2.4 | 3.00 | 4.00 | 6.80 | 8.00 | 10.0 | 8.21 |
| 4 | 56/0.30 | 2.80 | 2.4 | 3.00 | 4.00 | 7.60 | 8.80 | 10.8 | 5.09 |
| 6 | 84/0.30 | 3.60 | 2.6 | 3.20 | 4.20 | 8.80 | 10.0 | 12.0 | 3.39 |
| 10 | 84/0.40 | 4.60 | 2.6 | 3.20 | 4.20 | 9.80 | 11.0 | 13.0 | 1.95 |
| 16 | 126/0.40 | 5.80 | 2.8 | 3.50 | 4.50 | 11.40 | 12.80 | 14.80 | 1.24 |
| 25 | 196/0.40 | 7.60 | 2.8 | 3.50 | 4.50 | 13.20 | 14.60 | 16.60 | 0.795 |
| 35 | 494/0.30 | 8.80 | 2.8 | 3.70 | 4.80 | 14.40 | 16.20 | 18.50 | 0.565 |
| 50 | 396/0.40 | 10.60 | 3.0 | 3.70 | 4.80 | 16.60 | 18.00 | 20.20 | 0.393 |
| 70 | 551/0.40 | 12.80 | 3.0 | 3.90 | 5.00 | 18.80 | 20.60 | 22.80 | 0.277 |
| 95 | 760/0.40 | 14.80 | 3.2 | 3.90 | 5.00 | 21.20 | 22.60 | 24.80 | 0.210 |
| 120 | 608/0.50 | 16.5 | 3.2 | 4.20 | 5.50 | 23.00 | 25.00 | 27.50 | 0.164 |
| 150 | 760/0.50 | 18.2 | 3.5 | 4.50 | 5.50 | 25.20 | 27.20 | 29.20 | 0.132 |
| 185 | 925/0.50 | 20.0 | 3.5 | 4.80 | 5.70 | 27.00 | 29.60 | 31.50 | 0.108 |
| 240 | 1221/0.50 | 23.0 | 3.5 | 5.20 | 6.00 | 30.00 | 33.40 | 35.00 | 0.0817 |
