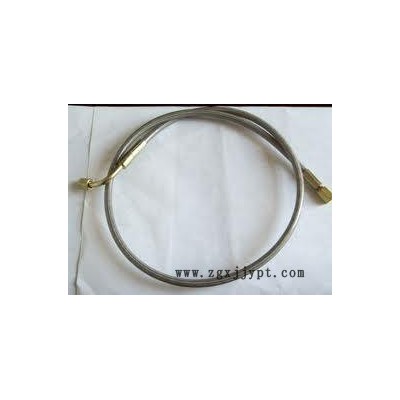

| 耐高温软管 | 外编不绣钢丝增强管 | 外编不绣钢丝增强管组合 |
|
| 耐高温系列软管技术参数 | | 内衬层： | 铁氟龙 | | 增强层： | 高抗拉不锈钢专用钢丝 | | 温度范围： | -60℃～260℃ | | 产品特性： | 耐腐蚀、耐高温 | | 适用范围： | 工作及介质温度较高的设备 |
|
|
规格 | 内径
（mm） | 编织工作压力(mpa) | 外径（mm） | 小弯曲半径（mm） | 接头连接尺寸 | ⅰ | ⅱ | ⅰ | ⅱ | ⅰ | ⅱ | acdhg型d | s | ∮4 | 4.7 | 27 | | 7.8 | | 65 | | m12×1.25 | 14 | ∮6 | 6.3 | 22 | 24 | 9.5 | 11 | 80 | 90 | m14×1.5 | 17 | ∮8 | 7.9 | 20 | 23 | 11 | 13 | 90 | 100 | m16×1.5 | 19 | ∮10 | 9.6 | 18 | 25 | 12.5 | 14.5 | 100 | 110 | m18×1.5 | 22 | ∮13 | 12.8 | 16 | 18 | 15.8 | 17.5 | 110 | 150 | m22×1.5 | 27 | ∮16 | 16 | 11 | 13 | 18.9 | 20.5 | 150 | 180 | m27×1.5 | 32 | ∮19 | 19.1 | 10 | 12 | 23.4 | 25 | 180 | 220 | m30×1.5 | 36 | ∮25 | 25 | 8 | 10 | 29.7 | 32 | 220 | 250 | m39×2 | 46 |
|
| 备注：1mpa=14psi=10bar=10.2kg/cm2 s表示螺母六方。 |
