| 品牌 | 韦克威 |
|---|---|
| 型号 | MLX91221 |
| 特性 | 宽范围 |
| 工作类型 | 低功耗型 |
| 工作电压 | 12V |
| 耐压 | 4Kv |
| 系列 | APS12400 |
| 种类 | 国产替换 |
| 应用领域 | 新能源 |
| 工作温度 | -40~125℃ |
能源也称为再生资源或能量。它为人类的生产和生活提供了具有各种能力和力量的物质资源。它是国民经济的重要物质基础。未来的经济命运取决于能源的控制。能源和人均消费的发展和有效利用是生产技术和生活水平的重要指标。那么对电能的准确测试也**显得十分重要了，如melexis的精度**对实际的产业监控和品质提升起到了非常重要的作用。
作为电流主要的检测组件，德国MBS电流互感器在其中起着重要的作用。
电流霍尔传感器原理
计算公式：由初级电流IP产生的磁通量通过高质量的磁芯聚集在磁路中，霍尔元件固定在较小的气隙中，并且线性检测磁通量。霍尔器件输出的霍尔电压经过特殊电路处理后，次级侧输出跟随与初级侧波形一致的输出电压。该电压可以准确反映一次侧电流的变化。

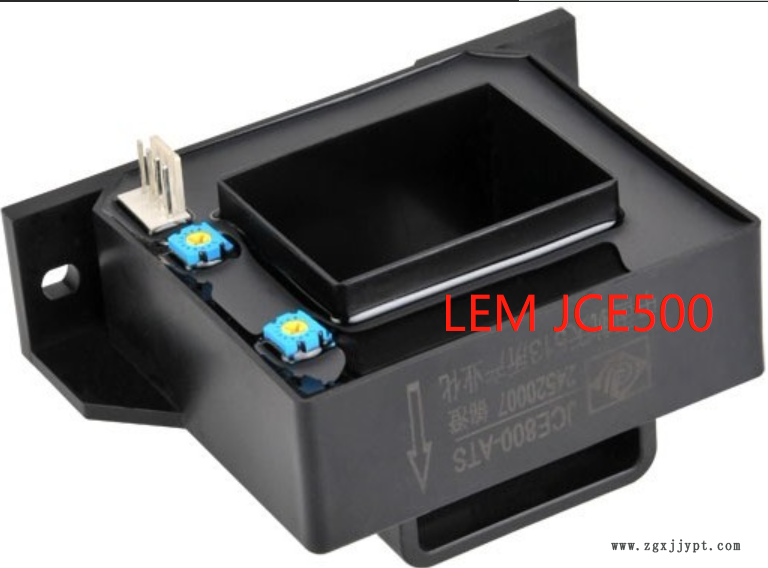

电流霍尔传感器型号：LEM，Allegro等
额定测量电流IPN：500，600，850，1000，1500，2000，2500 a
IP测量范围：1500 1800 2550 3000 4500 5000 5000 a
额定测量输出VM：4V
电源电压Vcc（≥5％）：≥ 15V（＆plusmn; 5％）
电流消耗IC： + 20 /-15毫安
精度X：-精度XG（@ VPN，Ta = + 25℃）：＆plusmn; 1％
-非线性和ε； l（@ VPN，Ta = + 25℃）：＆plusmn; 1％
-零偏移量vo：＆le; ＆plusmn; 20mV（@ + 25℃）
-温度漂移VOT：＆le; ＆plusmn; 1毫伏/ K
-响应时间tr（@ VP大值的90％）：＆le; 5.5
-工作频率f：dc-25khz
耐压VD：一次回路与二次回路之间的耐压：5kV / 50Hz / 1min
工作温度Ta：-25？ C?+ 85？ C
储存温度ts：-25？ C?+ 85？ C
输出阻抗rout：<100＆Ω;
重量M：200克×（1加10％）
标准：en50178
电流霍尔传感器使用中的问题
1.选择melexis时，请注意产品的环境温度。工业级传感器不能满足基本要求，必须为-40℃; c-125℃;
2.海拔要求超过3500米；
3.选择传感器时，范围可能会稍大，为产品过载留出一些空间。
4，接线端子的选择，应尽量使用铁路专用抗震接线端子，以免风电变矩器在运输或使用中不能承受强烈地震时掉落。
韦克威科技专注进口品牌国产化12年，专业FAE团队可为您提供一系列电流传感器免费提供替代升级方案，详情可与技术人员联系。
