产地:美国
牌号:HTNFR52G30L BK337
起订:25千克
供应:865520千克
发货:1天内
| 产地 | 美国 |
|---|---|
| 牌号 | HTNFR52G30L BK337 |
| 上市时间 | 2011年春 |
| 销售方式 | 品牌经销 |
| 执行质量标准 | 美标 |
| 用途级别 | 电动工具配件,电子电器部件,家电部件,汽车部件,通用级 |
| 品牌 | 杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,高抗冲,耐低温,耐高温,耐老化 |
| 准入认证 | 美国UL认证 |
PPA塑料
PPA 塑料中文为：耐高温尼龙 PPa热变形温度高达300°C以上，连续使用温度可达170°C能满足您所需的短期和长期的热性 能。
PPA简介广的温度范围内和高湿度环境中保持其优越的机械特性－强度、硬度、耐疲劳性及抗蠕变性。增韧品级PPA 结合优越的韧度与一定范围的硬度和柔性，扣件中要求一次性使用的刚性、以及重复性使用中挠屈性的良好选择

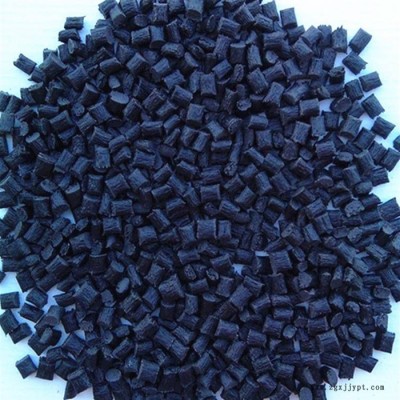

聚邻苯二酰胺（简称PPA）树脂是以对苯二甲酸或邻苯二甲酸为原料的半芳香族聚酰胺。既有半结晶态的，也有非结晶态的，其玻璃化温度在255度左右。非结晶态的PPA主要用于要求阻隔性能的场合；半结晶态的PPA树脂主要用于注塑加工，也用于其它熔融加工工艺下文主要介绍后者——半结晶态PPA树脂，特别注明的除外。半结晶态PPAS的熔点约590度，以不透明矩形切片的形式供应。
PPA树脂比脂肪类聚酰胺如尼龙6，6等更结实坚硬；对水分的敏感度更低；热性能更好；而且蠕变、疲劳和耐化学品性能也好得多。例如：含 45%玻璃短纤维的PPA树脂，抗张强度约276MPa，弯曲模量超过13786MPa，热变形温度（HDT）549°F。即使矿物填料级的PPA，抗张强度也能达到117MPa。PPA树脂的延展性不如尼龙6，6，然而，已经开发出未增强的冲击改性级PPA树脂，其缺口悬臂梁式冲击强度高达20英尺·磅/英寸。
由于PPA树脂的杰出的物理、热和电性能，尤其是适中的成本，使它有广阔的应用范围。这些性能和优良的耐化学性一起，使PPA成为汽车工业许多用途的候选者。趋向更好的空气动力学车身设计连同更高性能的马达，将提高发动机箱的温度，使传统的热塑塑料显得不尽适用。这些新的要求使PPA成为制作下述部件的候选材料之一：汽车前灯反光器、轴承座、皮带轮、传感器壳体、燃料管线元件和电气元件。
电气元件的发展方向是小型化和高温团结，如红外固结和汽相团结，这需要PPA的优越性能。阻燃级PPA具有优良的电性能、很高的HDT值、高的高温弯曲模量、能以最小的溢料加工成长的薄壁部件，因此适合于制作开关设备。连接件、电刷座和马达托架。
矿物填料级PPA用于反光表面和镀金属方面的用途，包括汽车前灯、装饰用管件和硬件。未经增强的冲击改性级PPA有极好的均衡机械性、高温性能。超常的韧性且这些性能受湿度的影响极小，其用途包括油田部件、品、体育用品、风扇叶轮和齿轮及个人安全用品。
优点
1、具高抗张强度;2、耐韧、耐冲击性特优;3、自润性、耐磨性佳、耐药品性优;4、低温特性佳;5、具自熄性;
用途
广泛应用于机械、仪器仪表、汽车部件、电子电气、铁路、家电、通讯、纺机、体育休闲用品、油管、油箱及一些精密工程制品。
电子电器:连接器、卷线轴、计时器、护盖断路器、开关壳座
汽车: 散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座
工业零件:椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑输
技术参数
| | 性能项目 | 测试条件 | 测试方法 | 数值/描述 | 单位 |
| 物性性能 | 比重（密度） | | ASTM D792/ISO 1183 | 1.25 | g/cm3 |
| 成型收缩率 | | ASTM D955 | 0.4-0.7 | % | |
| 吸水率 23℃/24H | | ASTM D570/ISO 62 | 0.8 | % | |
| 机械性能 | 断裂伸长率 | | ASTM D638/ISO 527 | 3.5 | % |
| 拉伸模量 | | ASTM D638/ISO 527 | 5500 | kg/cm2(MPa)[Lb/in2] | |
| 拉伸屈服伸长率(延伸率) | | ASTM D638/ISO 527 | 5.5 | % | |
| 弯曲模量(弯曲弹性率) | | ASTM D790/ISO 178 | 4900 | kg/cm2(MPa)[Lb/in2] | |
| 弯曲强度 | | ASTM D790/ISO 178 | 210 | kg/cm2(MPa)[Lb/in2] | |
| IZOD 缺口冲击强度 | 1/4" 23℃ | ASTM D256/ISO 179 | 6 | kg·cm/cm(J/M)ft·lb/in | |
| Charpy冲击强度 | 23℃（无缺口） | ASTM D256/ISO 179 | 60 | kg·cm/cm(J/M)ft·lb/in | |
| 加工条件 | 干燥条件 | | | 100度6-8H | 1 |
| 熔体温度 | | | 320-330 | ℃ | |
| 模具温度 | | | 85-135 | ℃ | |
| 热性能 | 热变形温度 | 退火 | ASTM D648/ISO 75 | 277 | ℃（℉） |
| 熔点 | | - | 300 | ℃（℉） | |
| 燃烧性（率） | | UL94 | HB | HB | |
| 线性膨胀系数 | | ASTM D696/ISO 11359 | 0.73 | mm/mm.℃ |
