| 类型 | 标准料 |
|---|---|
| 密度 | 1.19 |
| 牌号 | ZK4BR |
| 吸水率 | 0.3 |
| 销售方式 | 品牌经销 |
| 颜色 | 透明 |
| 用途级别 | 板材级,注塑级,通用级,汽车部件,家电部件,光学级,管材级 |
| 品牌 | 赢创德固赛 |
| 厂家(产地) | 赢创德固赛 |
| 加工级别 | 注塑级,挤出级 |
| 特性级别 | 标准级,透明级,抗紫外线,高流动,高滑动,高光泽 |
| 成型收缩率 | 0.4 |
| 规格级别 | 注塑级 |
PLEXIGLAS?Resist zk4BR是一种非晶态、冲击改性热塑性模塑料（PMMA-I）。
冲击改性的典型性能
PLEXIGLAS?模塑料
优良的耐候性
出色的光泽和清晰度
光彩夺目
PLEXIGLAS?Resist zk4BR具有以下特殊性能：
高断裂强度和冲击强度
提高抗应力开裂性能
用于挤出和共挤板材和
型材及注塑
示例：
挤压和注塑灯具、盖子、挤压空心型材、书写、模具和钢笔等器具、应用外壳、窗框、排水沟、落水管的共挤型材和餐具手柄、碗、曲奇罐等家庭用品。
PMMA塑料的用途简介：
广泛用于:光学仪器：制作各种光学镜片，如眼镜、放大镜、各种透镜以及激光扫描控制的慢转录像带等。文具及日用品：制作各种制图用具、示教模型、标示防护罩，灯具、各种笔杆、纽扣、发夹、糖果盒、肥皂盒、各种容器及其它日用装饰品。建筑方面：室内外照明及非照明信号显示、天花板照明设备，装饰品（如雕塑品等）、家具、隔板材料等。太阳能集热器的外罩、室内紫外灯操作的日关浴床，可制作彩色有机玻璃浴缸、脸盆等。其它方面：可用作医疗器械，如假肢、假牙、医用导光的基本原料。还可作无机硅玻璃的代替品。用于宇宙器械、指示灯罩、表面覆盖板、汽车及摩托的挡风玻璃。
长期供应：
1.供应PMMA台湾奇美高流动性CM-211；耐热级CM-205；通用级CM-207；
2.供应PMMA镇江奇美CM-211,CM-205、CM-207；
3.供应PMMA韩国LG一般级IF850，IG840，EH910，EF940；
4.供应PMMA英国璐彩特通用级CP-51A、CP-61A、CP-81A；
5.供应PMMA法国阿科玛耐中热V150,V020；耐高温耐磨性V040，V825；
6.供应PMMA南通丽阳耐冲击通用级MF001；耐热性耐气候性VH001；导光板级TF8,VH5；IRD70,MD001,VH150
7.供应PMMA日本住友耐冲击性HT55X；耐热性MH；LG2，LG，TH50Y；
8.供应PMMA日本旭化成耐气候性560F；注塑级80N；
9.供应PMMA日本三菱丽阳耐冲击VRL40；导光板级TF8,VH5；耐热性耐气候性VH001；高抗冲IRH70,IRD70,MD001,
10.供应PMMA德国德固赛5N、7N、8N、7H、7M、8H、8NDF23。
11.供应PMMA台湾大苍T-80
Plexiglas? Resist zk4BR 物性表
| 基本信息 | |
|---|---|
| 黄卡编号 | E65495-247816 |
| 添加剂 | 冲击改性剂 |
| 特性 | 冲击改性 高 ESCR（抗应力开裂） 抗撞击性，高 耐气候影响性能良好 清晰度，高 外观良好 |
| 用途 | 保护性遮盖物 户外家具 家用货品 室外应用 外壳 文具 型材 |

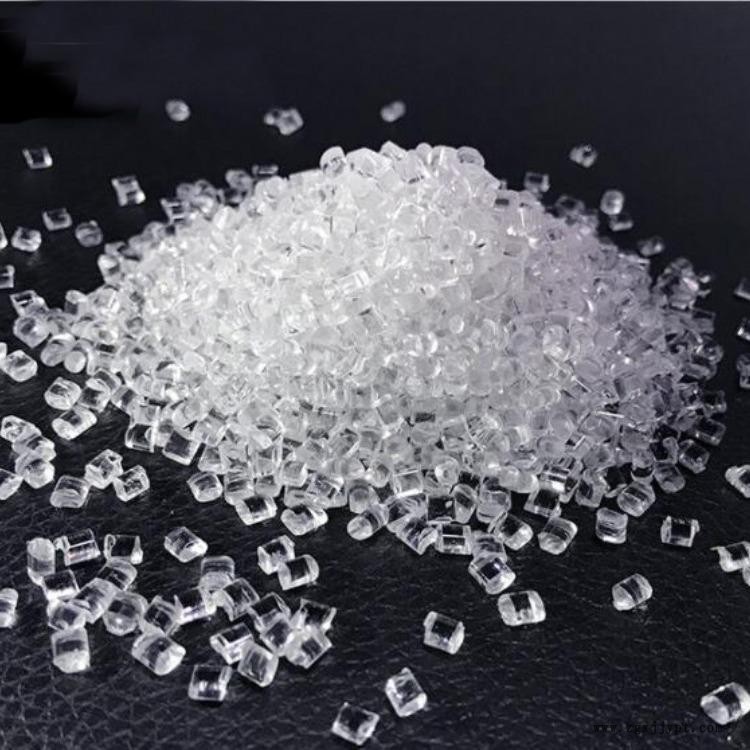

| 形式 | 粒子 |
| 加工方法 | 共挤出成型 挤出 注射成型 |
| 多点数据 | Creep Modulus vs. Time (ISO 11403-1) Isochronous Stress vs. Strain (ISO 11403-1) Isothermal Stress vs. Strain (ISO 11403-1) Secant Modulus vs. Strain (ISO 11403-1) Shear Modulus vs. Temperature (ISO 11403-1) Viscosity vs. Shear Rate (ISO 11403-2) |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.18 | g/cm3 | ISO 1183 |
| 溶化体积流率（MVR） (230°C/3.8 kg) | 4.50 | cm3/10min | ISO 1133 |
| 吸水率 | | | ISO 62 |
| 23°C, 24 hr | 2.0 | % | ISO 62 |
| 平衡, 23°C, 50% RH | 0.60 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 2800 | MPa | ISO 527-2/1 |
| 拉伸应力 (屈服) | 71.0 | MPa | ISO 527-2/50 |
| 拉伸应变 (屈服) | 4.5 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 19 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁无缺口冲击强度 (23°C) | 25 | kJ/m2 | ISO 179/1eU |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 | | | |
| 0.45 MPa, 未退火 | 99.0 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 95.0 | °C | ISO 75-2/A |
| 玻璃转化温度 | 108 | °C | ISO 11357-2 |
| 维卡软化温度 | 102 | °C | ISO 306/B50 |
| 线形热膨胀系数 - 流动 (0 到 50°C) | 8.0E-5 | cm/cm/°C | ISO 11359-2 |
| 可燃性 | 额定值 | | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 (1.60 mm) | HB | | UL 94 |
| Fire Rating | B2 | | DIN 4102 |
| 光学性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 折射率 | 1.490 | | ISO 489 |
| 透射率 1 | 92.0 | % | ISO 13468-2 |
| 雾度 | <1.5 | % | ASTM D1003 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | <90.0 | °C | |
| 干燥时间 | 2.0 到 3.0 | hr | |
| 加工（熔体）温度 | 220 到 260 | °C | |
| 模具温度 | 50.0 到 70.0 | °C |
