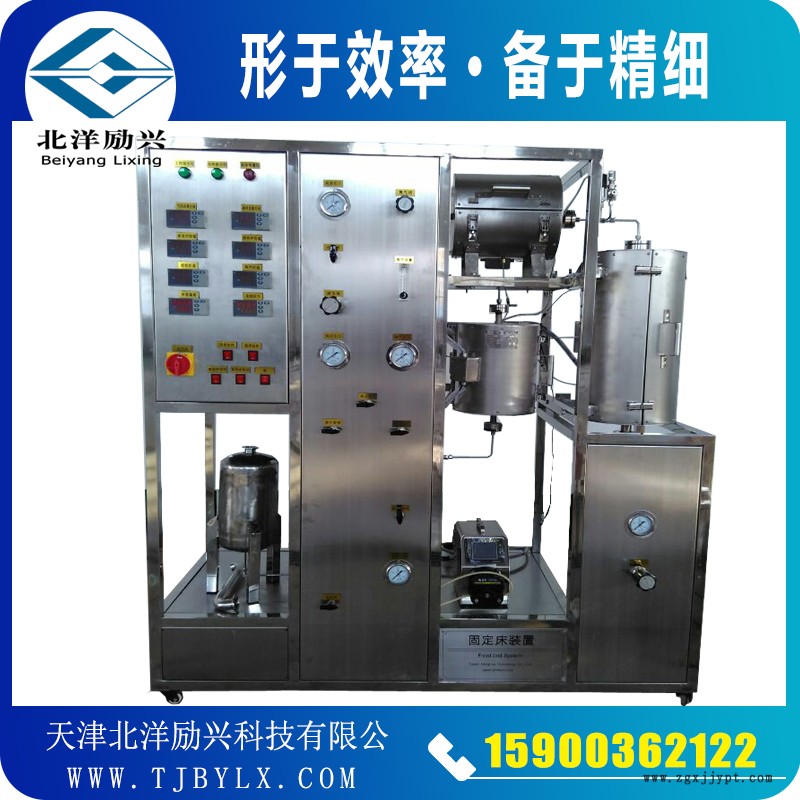

专业定制实验室催化剂评价装置天津北洋励兴CH-05图1专业定制实验室催化剂评价装置天津北洋励兴CH-05图2

专业定制实验室催化剂评价装置天津北洋励兴CH-05

2022-10-26 13:5110650询价
价格:¥30000.00/套
品牌:北洋励兴
起订:1套
发送询价
加工定制 : 管数 : 多管
品牌 : 北洋励兴 型号 : CH-05
容积 : 5-10000ML 功率 : 8000
生产能力 : 连续 外形尺寸 : 700x1200x1800
重量 : 200kg

1   技术参数

(1:反应器使用温度:室温-350℃

      预热器使用温度:室温-200℃

(2:反应压力:10MPa

(3:反应器催化剂装填体积:50ml

(4:气相进料流量:200ml/min

(5:使用电压:220V

(6:装置总功率:2KW

(7:使用环境温度:0-45℃

(8:装置尺寸:约1000×600×1700mm

2、 装置概述

该装置包含1条气路,适用于气体物料进行高温、常压反应。原料气体由工艺路线进行处理计量后进入反应器催化剂床层,在一定反应条件下,连续进行催化反应,反应炉可程序升温,恒温控制切换使用,反应后的产物进入气液分离罐分离,液体产物收集后进行离线分析。

本实验装置主要用于实验教学和科研。通过实验,可以帮助学生了解填料吸收塔的结构、性能和特点,练习并掌握填料塔操作方法;通过实验测定数据的处理分析可加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解,练习并掌握填料吸收塔传质能力和传质效率的测定方法,会实验数据的处理和分析。整套设备实验现象准确,数据稳定可靠,并且体积小重量轻,使用方便。

二、实验设备主要技术参数

1.设备主要参数:

填料吸收塔:玻璃管内径 Di=90mm; 内装φ6×10mm瓷拉西环;填料层高度Z=0.7m;

填料解吸塔:玻璃管内径 Di=90mm;,内装φ6×10mm拉西环不锈钢填料;

风机为旋涡风机,输入功率为550W,转速为  2800/min,风量为95m3/h。

钢瓶1个(用户自备);减压阀1个(用户自备)。

2. 流量测量仪表:

CO2转子流量计: 流量范围0.016~0.16m3/h;

2个空气质量流量计:流量范围0.25~12m3/h;

  吸收塔液体涡轮流量计: 流量范围100~1000 L/h;

吸收塔液体涡轮流量计: 流量范围100~1000 L/h;

3.温度测量:K型热电阻,用于测定气相、液相温度,AI-702M数字仪表显示。

4.塔降测量:5KPa压差传感器,AI-702M数字仪表显示。

表一 、 在水中的亨利系数   E×10-5,KPa

气体

温度,℃

0

5

10

15

20

25

30

35

40

45

50

60

CO2

0.738

0.888

1.05

1.24

1.44

1.66

1.88

2.12

2.36

2.60

2.87

3.46



三.实验流程简介:

吸收质(二氧化碳气体)由钢瓶经减压阀和转子流量计15计量后与经过计量后的空气混合由塔底进入吸收塔内,气体自下而上经过填料层与吸收剂纯水逆流接触进行吸收操作,尾气从塔顶放空;吸收剂是由转子流量计14计量后由塔顶进入喷洒而下;吸收 后的液体流入塔底后进入储槽22中,再由吸收液泵 3经流量计 7计量后进入解吸塔进行解吸操作,空气由流量计6控制流量进入解吸塔塔底,自下而上经过填料层与液相逆流接触对吸收液进行解吸,解吸后气体自塔顶放空。U形液柱压差计用来测量填料层两端的压强降。
