厂家(产地):沙伯基础(原GE)
断裂伸长率:60 %
起订:25千克
供应:10000千克
发货:3天内
立即购买
| 厂家(产地) | 沙伯基础(原GE) |
|---|---|
| 断裂伸长率 | 60 % |
| 拉伸强度 | 104.8 MPa |
| 密度 | 1.27 g/cm3 |
| 吸水率 | 1.25 % |
| 弯曲模量 | 3309.49 MPa |
| 材质 | PEI |
| 厂家 | 基础创新塑料 |
| 牌号 | 1010 |
| 用途级别 | 食品级,通用级 |
| 品牌 | 沙伯基础 |
| 加工级别 | 注塑级,中空级 |
| 特性级别 | 透明级,增强级,阻燃级,耐高温 |
| 规格级别 | 注塑 |
PEI一指聚醚酰亚胺(Polyetherimide)，它还是聚乙烯亚胺和人员效率指标的缩写。

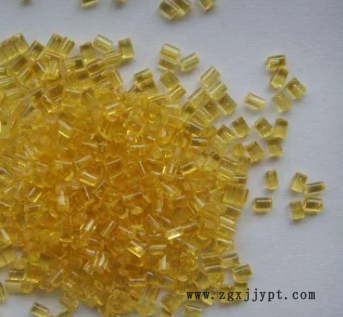

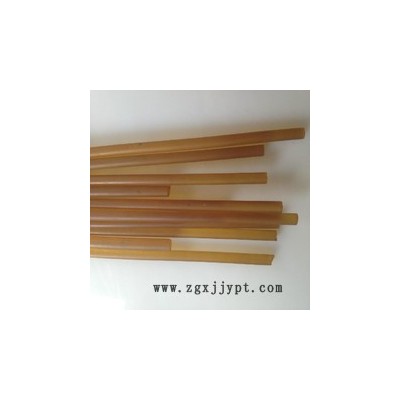

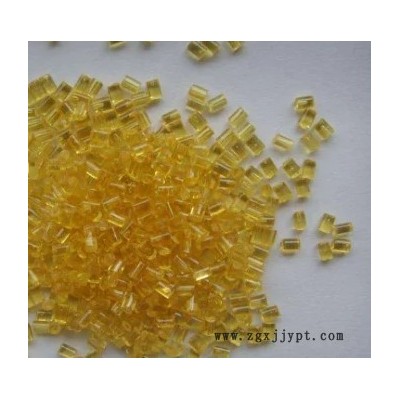

聚醚酰亚胺，Polyetherimide简称PEI ，是琥珀色透明固体，不添加任何添加剂**有固有的阻燃性和低烟度，氧指数为47%，燃烧等级为UL94-V-0级，密度为1.28~1.42g/cm3。PEI具有很强的高温稳定性，即使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI优越的热稳定性可用来制作高温耐热器件。具有优良的机械性能、电绝缘性能、耐辐照性能、耐高低温及耐磨性能，并可透过微波。PEI还有良好的阻燃性、抗化学反应以及电绝缘特性。玻璃化转化温度很高，达215℃。PEI还具有很低的收缩率及良好的等方向机械特性。加入玻璃纤维、碳纤维或其他填料可达到增强改性的目的;也可和其它工程塑料组成耐热高分子合金，可在-160~180℃的工作温度下长期使用。
一、PEI主要特性1、PEI中文名字(聚醚酰亚胺)是琥珀色透明固体,有良好的阻燃性和低烟度,燃烧等级为UL94-V-0级。
2、PEI具有很强的高温稳定性.耐高温,热变形温度达220℃,可在-160一180℃的工作温度下长期使用。
3、水解稳定性很好,耐高温,耐蒸汽;
4、聚醚酰亚胺具有很好的抗紫外线、Y射线性能。
二、应用
取代金属制造光纤连接器,可使元件结构？佳化,简化其制造和装配步骤,保持更？确的尺寸。用于汽车领域,如用以制造高温连接件、产, 高功率车灯和指示灯、控制汽车舱室外部温度的传感器和控制空气和燃料混合物的传感器。还可用作耐高温润滑侵蚀的真空泵叶轮、在180℃操作的蒸馏器的磨口玻璃接头(承接口)、非照明的防雾灯的反射镜。
Duron PEI 1010 聚醚酰亚胺| 基本信息 | ? | ||
| 特性 | 低烟度 | ||
| 可加工性，良好 | |||
| 流动性高 | |||
| 耐化学性良好 | |||
| 通用 | |||
| 阻燃性 | |||
| 用途 | 通用 | ||
| 形式 | 粒子 | ||
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 比重 | 1.27 | g/cm3 | ASTM D792 |
| 熔流率（熔体流动速率） (337°C/6.6 kg) | 18 | g/10 min | ASTM D1238 |
| 收缩率 | ? | ? | ASTM D955 |
| 流动 : 3.18 mm | 0.50 到 0.80 | % | ASTM D955 |
| 横向流动 : 3.18 mm | 0.60 到 0.90 | % | ASTM D955 |
| 吸水率 (24 hr) | 0.25 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度 (M 级) | 109 | ? | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 抗张强度 (屈服) | 105 | MPa | ASTM D638 |
| 伸长率 | ? | ? | ASTM D638 |
| 屈服 | 60 | % | ASTM D638 |
| 断裂 | 7 | % | ASTM D638 |
| 弯曲模量 | 3200 | MPa | ASTM D790 |
| 弯曲强度 | 160 | MPa | ASTM D790 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ? | ? | ASTM D648 |
| 0.45 MPa, 未退火 | 207 | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 200 | °C | ASTM D648 |
| 维卡软化温度 | 219 | °C | ASTM D1525 |
| 线形热膨胀系数 - 流动 | 5.00E-05 | cm/cm/°C | ASTM D696 |
