品牌:美国杜邦
厂家(产地):LG化学
牌号:HI835M
起订:1千克
供应:4275千克
| 厂家(产地) | LG化学 |
|---|---|
| 牌号 | HI835M |
| 加工级别 | 注塑级 |
| 用途级别 | 通用级 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
PMMA/HI835M/LG化学生产企业： LG化学①原料描述部分【查看报价】
| 通用 其它 注塑 | 外观颜色||
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 水吸收性 | 24h | ASTM D-570 | 0.4 | % |
| 物理性能 | 反射指数 | ASTM D-542 | 1.49 | ||
| 透明性 | 3.2mm | ASTM D-1003 | 92 | % | |
| 比重 | ASTM D-792 | 1.17 | |||
| 机械性能 | 弯曲模数 | ASTM D-790 | 24100 | Kg/cm2 | |
| 拉力 | ASTM D-638 | 520 | Kg/cm2 | ||
| 洛氏硬度 | M-Scale | ASTM D-785 | 70 | ||
| 弯曲强度 | ASTM D-790 | 955 | Kg/cm2 | ||
| 冲击强度 | Izod Notched | ASTM D-256 | 3.5 | kg·cm/cm2 | |
| 延伸率 | ASTM D-638 | 66 | % | ||
| 电气性能 | 介电定数 | 60Hz | ASTM D-150 | 3.5 | |
| 功率系数 | 60Hz | ASTM D-150 | 0.04 | ||
| 介电强度 | 4KV/S | ASTM D-149 | 15 | KV/mm | |
| 抗体积系数 | ASTM D-257 | >10 | Ω.cm | ||
| 热性能 | 模缩系数 | ASTM D995-51 | 0.4-0.8 | % | |
| 热变形温度 | 18.6kg | ASTM D-648 | 93 | °C | |
| 比热 | 0.35 | cal/g/°C | |||
| 绵性膨胀系数 | ASTM D-696 | 6×10-5 | cm/cm/°C | ||
| 热传导 | ASTM D-177 | 5×10-4 | cal/seccm·°C/cm | ||
| 流动指数 | 230°C,3.8kg | ASTM D-1238 | 3 | g/10min | |
| 维卡软化点 | 1kg | ASTM D-1525 | 103 | °C | |
| 燃烧度 | UL94 | HB | 1/8",1/16" | ||
产品信息产品名称：PMMA
中文名称:超细PMMA粉
英文名称:Poly(methyl methacrylate)
中文别名:超细聚甲基丙烯酸甲酯粉;聚甲基丙烯酸甲酯;PMMA;聚(甲基甲基丙烯酸酯)
光学级PMMA（聚甲基丙烯酸甲酯）因其优良的透光性、电绝缘性、后加工性等应用广泛，被誉为“塑料女王”。 PMMA高性能光学级液晶材料，主要应用液晶显示器导光板、光纤材料、太阳能光伏电池等高端市场，目前国内只有德国、日本、台湾少数几家外资企业在国内生产，20万吨左右的缺口仍主要靠进口来弥补。

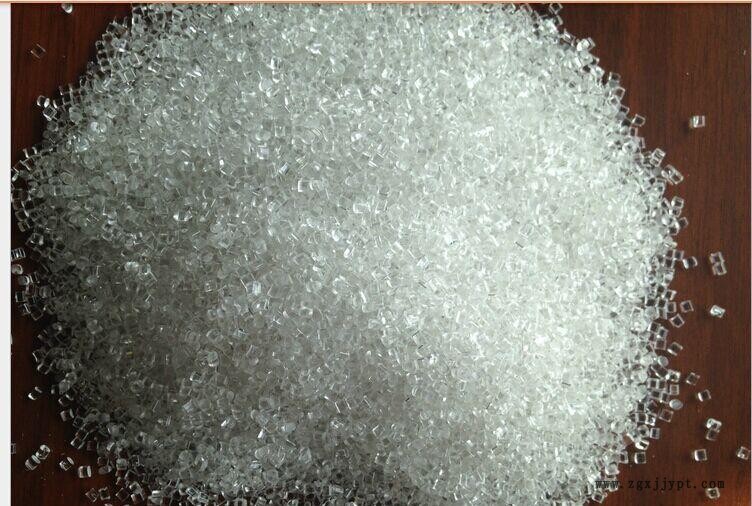

粒子图片
PMMA塑料(有机玻璃) | ||||
英文名称:Polymethyl Methacrylate | (聚甲基丙烯酸甲脂) | |||
比重:1.18克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件：70-90℃ 4小时 | ||||
物料性能 | 透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. | 适于制作透明绝缘零件和强度一般的零件. | ||
成型性能 | 1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等. | |||
2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透明性及强度.模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡. | ||||
库存图片
联系方式
电话：0512 81860298/13732660920
传真：0512 81860297
Q Q：41505336
旺旺：xiayanmei恒成塑化
地址：中国 江苏 昆山市 陆家镇仕泰隆J栋5号
网址：//xiayanmei168.
