| 厂家(产地) | 德国巴斯夫 |
|---|---|
| 类型 | 标准料 |
| 牌号 | A3Z |
| 销售方式 | 品牌经销 |
| 用途级别 | 挤出级 |
| 产地/厂家 | 德国巴斯夫 |
| 加工级别 | 注塑级,挤出级 |
| 特性级别 | 高抗冲,耐低温,增强级,增韧级 |
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 机械性能 | 冲击、破坏能量 | -20℃,干 | >140 | J | |
| 拉伸屈服应力（V=50mm/min） | 干/湿 | 50/40 | MPa | ||
| 卡毕缺口冲击强度 | +23℃，干/湿 | NB/NB | KJ/m2 | ||
| 伸长率 | ≤0.5%, +23℃，湿 | 450 | MPa | ||
| 屈服伸长率（V=50mm/min） | 干/湿 | 5/18 | % | ||
| 断裂伸长率（V=50mm/min） | 干/湿 | 5/18 | % | ||
| 埃佐缺口冲击强度 | -30℃,干 | 29 | KJ/m2 | ||
| 拉伸弹性模量 | 干/湿 | 2000/850 | MPa | ||
| 球压硬度 | 干/湿 | 100/40 | MPa | ||
| 断裂应力（V=50mm/min） | 干/湿 | 50/40 | MPa | ||
| 佐缺口冲击强度 | +23℃，干/湿 | >90/NB | KJ/m2 | ||
| 冲击、破坏能量 | +23℃，干/湿 | >140/>140 | J | ||
| 拉伸蠕变模量 | 1000h,湿 | 450 | MPa | ||
| 电气性能 | 体积电阻 | 干/湿 | 1014/1012 | Ω.cm | |
| 介电强度 | K20/P50，干/湿 | 90/55 | KV/mm | ||
| 表面电阻 | 干/湿 | 1013/1012 | Ω | ||
| 相对电弧径迹指数CTIM | 干/湿 | CTI 600 M | |||
| 介电常数 | 1MHz，干/湿 | 3.1/3.6 | |||
| 相对电弧径迹指数CT1 | 干/湿 | CTI 600 | |||
| 损耗角 | 1MHz，干/湿 | 0.016/0.07 | |||
| 热性能 | 比热容 | 干态 | 1.7 | J/(g.K) | |
| 线性热膨胀系数 | （23-80）℃，干态 | 7-10 | 10-5/K | ||
| 导热率 | 干态 | 0.23 | W/(m.K) | ||
| 热变形温度 | 0.45MPa负荷，干态 | 200 | ℃ | ||

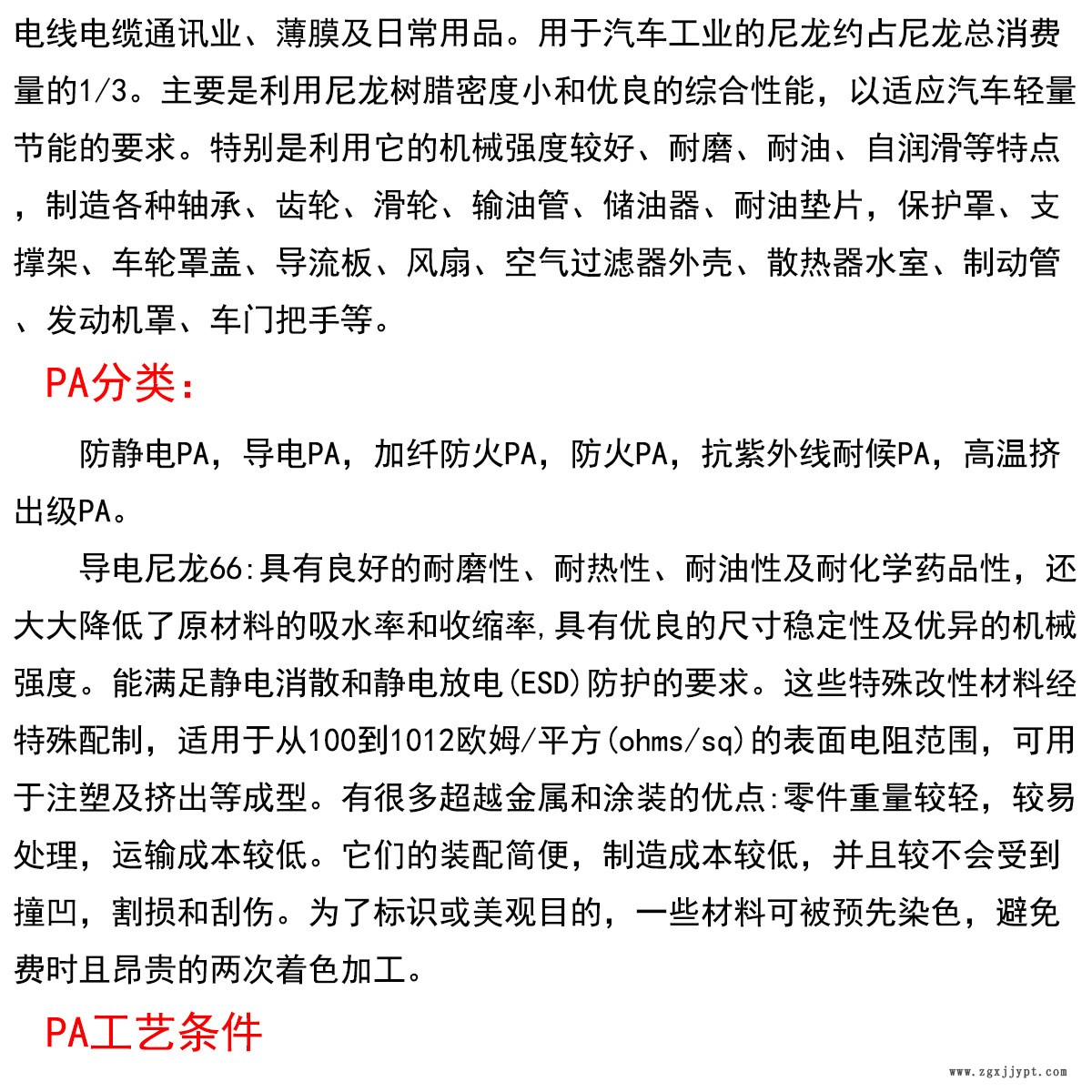

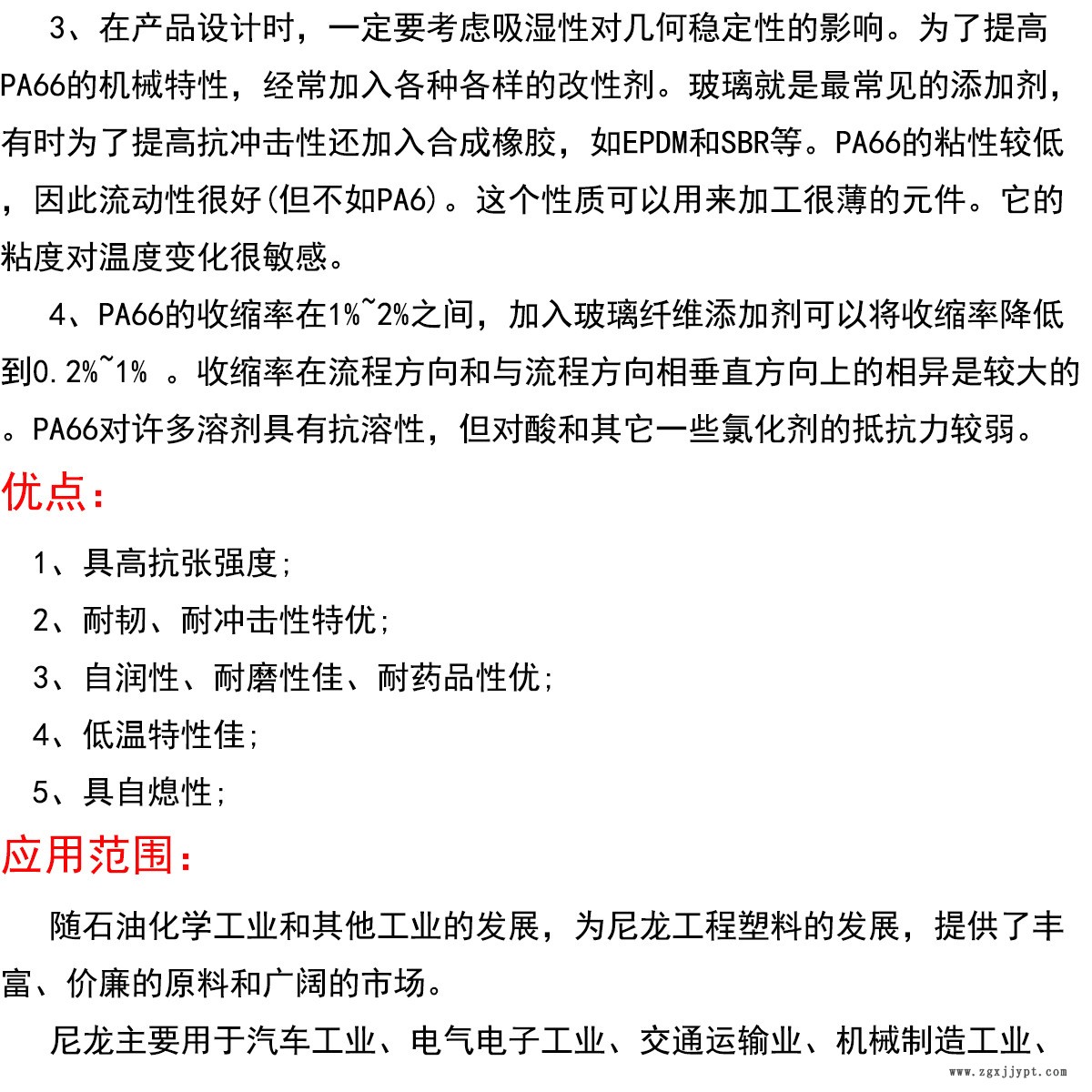

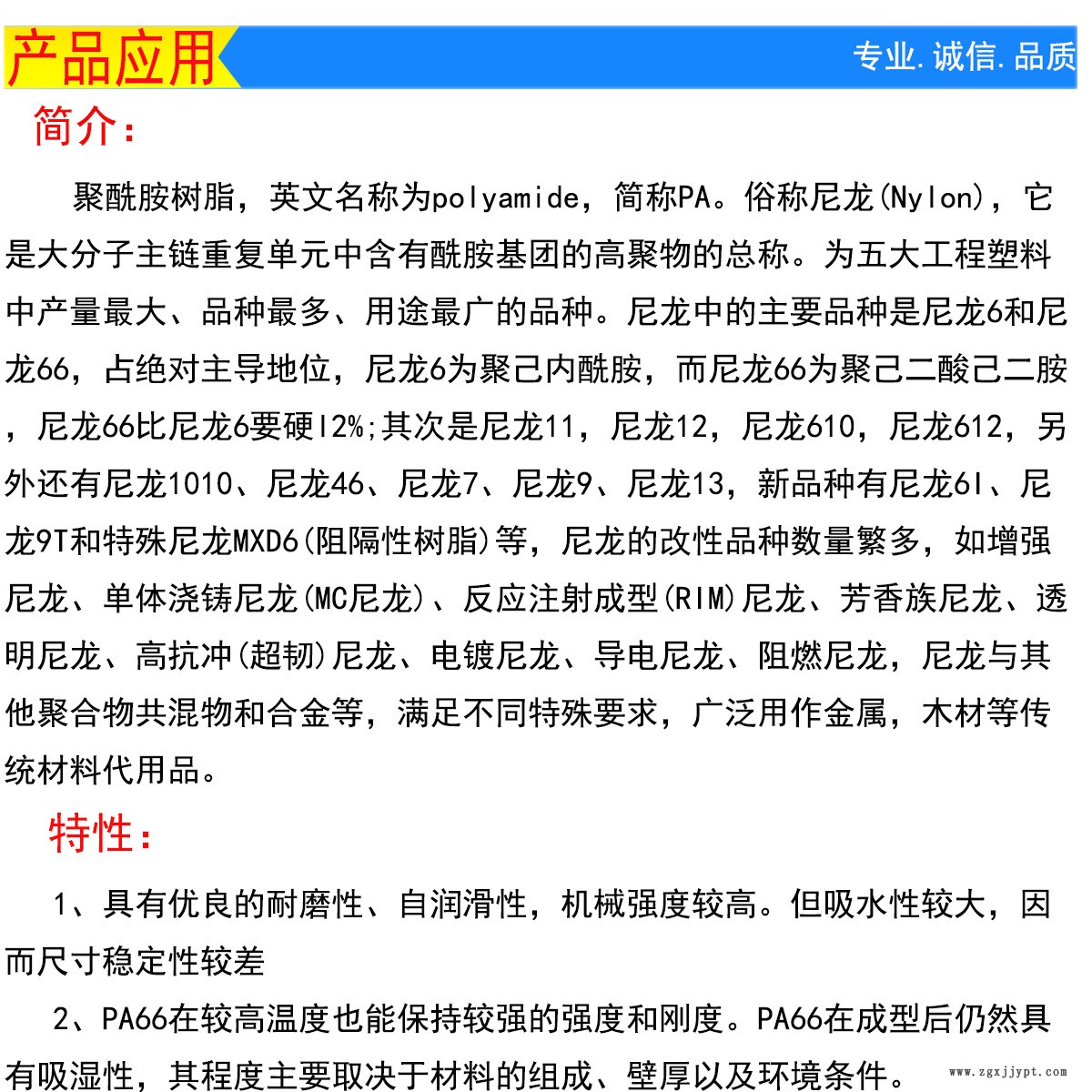

| 热变形温度 | 1.8MPa负荷，干态 | 60 | ℃ | ||
