品牌:安泰
加工定制:否
类型:避雷针
起订:5个
供应:19个
立即购买
| 加工定制 | 否 |
|---|---|
| 类型 | 避雷针 |
| 品牌 | TOPIKE tu-pai-ke(矛头) |
| 型号 | TOPIKE （矛头避雷针1、2、3号） |

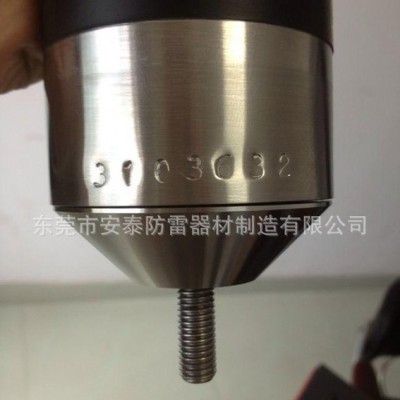

TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针
产品名称：TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针
产品编号：13149-513
产品型号：TOPIKE 1,TOPIKE 2,TOPIKE 3

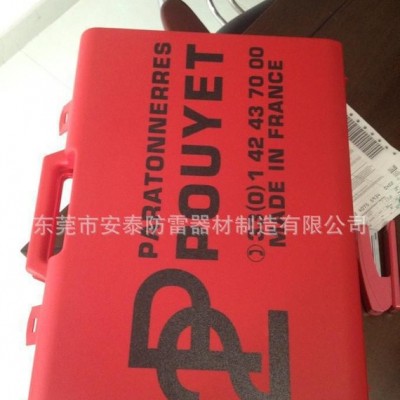

出品厂家：法国PARATonNERRES POUYET（2P）
TOPIKE tu-pai-ke(矛头)提前放电射离子式避雷针（E.S.E.)的原理，是由一个人造的离子产生器吸收向下前导的电场能量，产生高电压，电解避雷针四周围的离子造成离子束，在区域的规划高点上创造一个**有利的雷击点。（而下降前导有正极性或负极性，该放射离子式避雷针会随着下前导的极性，而产生正或负离子）
放电式避雷针的**技术，是具有吸收雷云下前导四周围的电场强度的能量，经过该避雷针的增强器产生高压及火花放电使避雷针周围电离化。该高压火花放电会在雷击前的一段时间产生，将避雷针周围空气离子化提升向上前导的高度，造成被规划的及**有效的雷击点。当雷接触到避雷针时，放电电流会顺着接地导体直接传到接地极。TOPIKE tu-pai-ke(矛头）放电式避雷针的所有动作元件皆被密封在特殊工程塑料容器内并与雷电通路分开，以避免避雷针受雷击后被放电电流及电压所损坏。
| 型号 | 装置高度（米） | △L | ||||||
| 2 | 3 | 4 | 5 | 7 | 10 | |||
| **等级保护半径 |
| |||||||
| TOPIKE 1（矛头避雷针1号） | 20 | 30 | 40 | 50 | 50 | 51 | 32 | |
| TOPIKE 2（矛头避雷针2号） | 25 | 38 | 51 | 63 | 64 | 64 | 45 | |
| TOPIKE 3（矛头避雷针3号） | 31 | 47 | 63 | 79 | 79 | 79 | 60 | |
| 第二等级保护半径 |
| |||||||
| TOPIKE 1（矛头避雷针1号） | 26 | 39 | 53 | 66 | 67 | 69 | 32 | |
| TOPIKE 2（矛头避雷针2号） | 32 | 48 | 64 | 81 | 82 | 83 | 45 | |
| TOPIKE 3（矛头避雷针3号） | 39 | 58 | 78 | 97 | 98 | 99 | 60 | |
| 第三等级保护半径 |
| |||||||
| TOPIKE 1（矛头避雷针1号） | 29 | 44 | 59 | 74 | 75 | 77 | 32 | |
| TOPIKE 2（矛头避雷针2号） | 36 | 54 | 72 | 89 | 91 | 92 | 45 | |
| TOPIKE 3（矛头避雷针3号） | 43 | 64 | 85 | 107 | 108 | 109 | 60 | |
**装置高度为5米
保护半径的计算方式是依照法国**标准 NF C17-102
h=装置高度（米）
△L=△L（m)=V(m/μs）·△T（μs）
V=速度(m/μs）
△T=提前放射高压时间（μs）
D=向上前导体的半径（米）
LEVEL 1：D=20米 （**佳保护0.95≤E≤0.98）
LEVEL 2：D=45米 （一般保护0.80≤E≤0.95）
LEVEL 3：D=60米 （标准保护0≤E≤0.80）
LEVEL 1+附加设备**保护E≥0.98）
施工图
