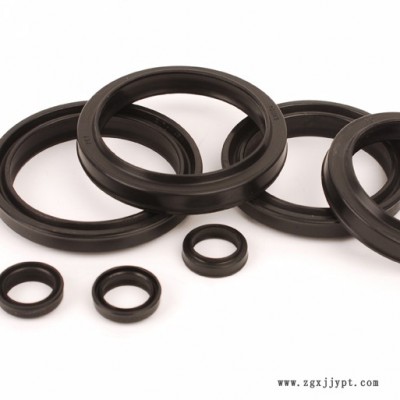

孔用
Y形密封圈
Y
型密封圈规格表
以下是至中密封科技生产的
Y型密封圈油封应用说明；材质；
PU,NBR
等
1.产品用途：用于往复运动油缸活塞与活塞杆的密封
.
2.材质：**橡胶
.
聚氨酯
3.工况条件
温度：
— 40 ~ +120
℃ 压力：
< 25MPa
介质：液压油、水、空气
4.标准：
HG4
—
335
—
66
5.规格型号
1. 主 要 性 能
Y 形 密 封 圈 的 截 面 呈
Y
形 ， 是 一 种 典 型 的 唇 形 密 封 圈 。
按
其
截
面
的
高
、
宽
比
例
不
同
，
可
分
为
宽
型
、
窄
型
、
Yx 型 等 几 类 。 若 按 两 唇 的 高 度 是 否 相 等 ， 则 可 分 为 轴 、 孔 通 用 型 的 等 高 唇
Y
形 密
封
圈
和
不
等
高
唇
的
轴
用
Y 形 密 封 圈 和 孔 用
Y
形 密 形 圈
,
如 图
5 -7
所 示 。
Y型密封圈规格型号及密封原理
Y 形 密 封 圈 广 泛 应 用 于 往 复 动 密 封 装 置 中 ，其 使 用 寿 命 高 于
O
形 密 封 圈 。
Y 形 密 封 圈 的 适 用 工 作 压 力 不 大 于
4 0MPa
， 工 作 温 度 为
- 30~+80
℃。 工 作 速 度 范 围 ：
采
用
丁
腈
橡
胶
制
作
时
为
0 .01~0.6 m /s ；采 用 氟 橡 胶 制 作 时 ， 为
0 .05~0.3 m /s
； 采 用 聚 氨 酯 橡 胶 制 作 时 ，
则
为
0 .01~1m/s 。
Y
形 密 封 圈 的 密 封 性 能 、 使 用 寿 命 及 不 用 挡 圈 时 的 工 作 压 力 极 限 ， 都 以 聚
氨
酯
橡
胶
材
质
为
佳
。
Y 形 密 封 圈 的 性 能 特 点 ：
1 ） 密 封 性 能 可 靠 ；
2 ） 摩 擦 阻 力 小 ， 运 动 平 稳 ；
3 ） 耐 压 性 好 ， 适 用 压 力 范 围 广 ；
4 ） 结 构 简 单 ， 价 格 低 廉 ；
5 ） 安 装 方 便 。
2. 密 封 原 理
Y 形 密 封 圈 依 靠 其 张 开 的 唇 边 贴 于 密 封 副 耦 合 面 ， 并 呈 线 状 接 触 ，在 介 质 压 力 作 用 下 产 生
“ 峰 值 ” 接 触 应 力 ， 压 力 越 高 ， 应 力 越 大 。 当 耦 合 件 以 工 作 速 度 相 对 运 动 时 ，
在
密
封
唇
与
滑
移
耦
合
面
之
间
形
成
一
层
密
封
液
膜
，
从
而
产
生
密
封
作
用
。
密
封
唇
边
磨
损
后
，
由
于
介
质
压
力
的
作
用
而
具
有
一
定
的
自
动
补
偿
能
力
。
是否标准件：标准件
型号：齐全
性质：其他
适用范围：其他
用途：其他
