| 含量≥ | 100（％） |
|---|---|
| 规格 | 125Y/250Y/350Y/500Y等 |
| 材质 | PP、RPP、CPVC、PVDF、PE等 |
| 产地 | 江西萍乡 |
| 类型 | 高效 |
| 密度 | PP（0.92）、PVDF（1.8）、四氟（2.2）（g/cm3） |
| 执行质量标准 | HG/T21559.2-2005 |
| 含量 | 100 |
| 厂商 | 萍乡市金达莱化工填料有限公司 |
| 品牌 | 精填 |
| 加工定制 | 是 |

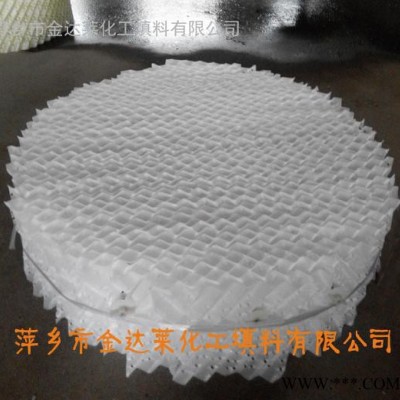

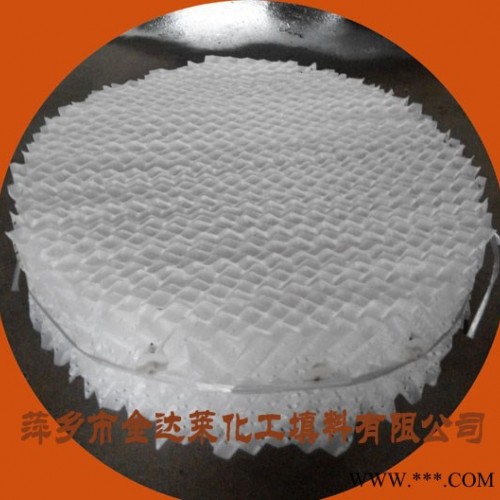

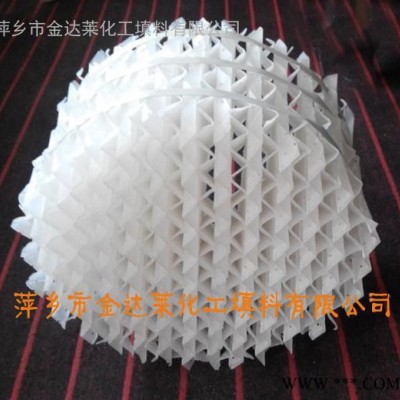

塑料孔板波纹填料
1、产品介绍
塑料孔板波纹填料是采用塑料粒料经塑料片材机组制坯、打孔、压波、电脑尺寸计算、模具内组装成型、检验、包装等工艺制作加工而成。产品材质具备抗老化、耐腐蚀、耐一定的高温。主要有聚丙烯（PP）、增强聚丙烯(RPP)、聚偏氟乙烯(PVDF)、氯化聚氯乙烯(CPVC)等材质，PP使用温度不大于90℃;RPP材质使用温度不大于为110℃。PVDF使用温度不大于150℃.几种材质的产品均具有耐化学腐蚀性强.
塑料孔板波纹填料结构特点：在填料片上开有小孔，具有大能量、低压降和高的比表面积，在提高产量，降低能耗，提高效率上有较大的优势。同时由于填料的有序排列，物料中含有的固相颗粒可通过填料的波纹底排出，因此抗堵性能优良，操作弹性比一般通用塔器大，取代散装塔填料，可提高生产能力5%，提高生产效率50%.
目前国外最大的塑料孔板波纹填料塔已达11米,最小可用于直径200mm的塔器,可在负压及加压状态下操作. 90年代以来在炼油、原油处理、石油化工、气体净化、化肥、环保（特别是在氨法脱中）、化肥厂脱硫塔、冶金、钢铁等行业中得到广泛应用。
2、填料的安装
安装小直径整盘塑料孔板波纹填料时，将相邻两盘波纹片成90度角依次放入塔内，并用圆盘适当压紧。对于填料层高度较高，直径稍大的塔，可采用推盘跟踪填料盘，将填料盘送到预定位置，但须有安装经验的人员进行操作。也可将几盘填料进入塔前穿成一串，一起装入塔内。大直径塑料孔板波纹填料需分块从人孔进入塔内安装，盘高通常这100~300mm，每块长度可与塔弦长等长，也可分成若干块。为便于制作、包装、运输、拆卸，每块长度不宜超过1.8m.每块填料中填料片采用穿钉组装,有时也简单地采用金属丝或打包带捆绑.
大直径塑料孔板波纹填料需分块从人孔进入塔内安装，盘高通常这100~300mm，每块长度可与塔弦长等长，也可分成若干块。为便于制作、包装、运输、拆卸，每块长度不宜超过1.8m.每块填料中填料片采用穿钉组装,有时也简单地采用金属丝或打包带捆绑.
安装过程中相邻两盘填料波纹成90度角.,每盘填料安装的起始位置.每四盘填料为一个周期,这样成顺时针方向转动组装填料盘,可以缩小填料盘上端面水平误差.安装人员不应站在塔截面中部,这样易形成四周高中低的“锅底”现象。
3、塑料孔板波纹填料物理化学性能
| 性能 / 材质 | PE | PP | RPP | PVC | CPVC | PVDF |
| 密度 g/cm3 | 0.94-0.96 | 0.89-0.91 | 0.93-0.94 | 1.32-1.44 | 1.50-1.54 | 1.75-1.78 |
| 使用温度（ ℃ ） | 90 | >100 | >120 | >60 | >90 | >150 |
| 耐化学 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 | 耐腐蚀 |
| 抗压强度 M/mm | >6.0 | >6.5 | >7.0 | >6.0 | >8.0 | >10.0 |
4、填料的特性参数
表2：塑料孔板波纹填料的特性参数
| 型号 | 理论板数m-1 | 比表面积 m?/m? | 空隙率 m?/m? | 压力降 MPa/m | 堆积密度 Kg/m? | 液体負荷 m?/m?.hn | 最大 F 因子 m/s(Kg/m?)0.5 |
| SB-125Y | 1-2 | 125 | 0.985 | 2 ×10 -4 | 37.5 | 0.2-100 | 3 |
| SB-250Y | 2-2.5 | 250 | 0.97 | 3 ×10 -4 | 75 | 0.2-100 | 2.6 |
| SB-350Y | 3.5-4 | 350 | 0.95 | 2 ×10 -4 | 105 | 0.2-100 | 2.0 |
| SB-500Y | 4-4.5 | 500 | 0.93 | 3 ×10-4 | 150 | 0.2-100 | 1.8 |
| SB-125X | 0.8-0.9 | 125 | 0.985 | 1.4 ×10-4 | 37.5 | 0.2-100 | 3.5 |
| SB-250X | 1.5-2 | 250 | 0.97 | 1.8 ×10-4 | 75 | 0.2-100 | 2.8 |
| SB-350X | 2.3-2.8 | 350 | 0.95 | 1.3 ×10-4 | 105 | 0.2-100 | 2.2 |
| SB-500X | 2.8-3.2 | 500 | 0.93 | 1.8 ×10-4 | 150 | 0.2-100 | 2.0 |
注:1）表中堆积密度数据是按聚丙烯塑料计算的，其它塑料可由密度换算后计算.
6、几种塑料材质填料的应用和性能：
| 材质 | 性能 | 对抗性 | 最高使用温度 |
| PVC | 坚硬不易弯曲的热工程塑料，中度使用温度 | 碱, 酸, 盐溶剂, 油, 脂肪, 柴油 | ≈60°C |
| PE | 坚硬不易弯曲的塑料 , 也适用于低温，低吸水率 | 碱, 酸, 盐，溶剂, 许多有机溶剂例如酒精, 酮, 酯 | ≈60°C |
| PP | 硬度和不易弯曲度> PE,但是温度降低时硬度也会降低, 使用温度比PE 高 | 碱, 酸, 盐，溶剂，许多有机溶剂例如酒精, 酮, 酯 | ≈80°C |
| PVDF | 耐高温和低温 | 碱, 酸, 盐溶剂, 许多有机溶剂例如酒精, 酮, 酯, HNO3, H2O2等几乎所有化学物质 | ≈120°C |
| PTFE | 非常高的使用温度，硬度降低，抗蠕变性能低 | 几乎所有化学物质 | ≈180°C |
| TFM | 非常高的使用温度，硬度降低，抗蠕变性能低 | 几乎所有化学物质 | ≈180°C |
萍乡金达莱生产化工塔内件、陶瓷、塑料、金属、散堆填料和规整波纹填料，油气处理三相分离器填料、油水分离填料、不锈钢斜管填料、气液分离填料、TP板、瓷球、以及分子筛、活性氧化铝、活性炭、硅胶、稀土瓷砂、陶粒滤料、轻瓷规整填料、微孔陶瓷过滤砖、板、管等化工设备用填料。产品用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤、气液传质作用。我公司多年从事研究，开发塔内件产品、化工填料。现有规整及散堆两大系列共100多个品种。主要材质有金属类有：不锈钢、碳钢、纯钛、铝合金；塑料类有：PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等；陶瓷类；塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业，起到了增效、降耗的作用，使企业获得可观的综合经济效益。
我厂一贯奉行质量是企业的生命，用户是我们的上帝的精神，先后与国内10多家化工科研单位设计院签定长年技术合作协议，并聘用高级技术管理人才，从产品开生产、检测及售后服务，使用信息反回等一整套严密的管理体系，企业在已通过ISO9001国际认证，企业先后被评为市级重合同，守信用单位。
公司具体塑料填料产品如下：
塑料填料产品名称及应用范围： 塑料填料具有重量轻、耐热、耐化学腐蚀等特点，包括PP、PPH、PE、RPP、PPS、PVC、CPVC、ETFE、PVDF、PTFE等材料制成的塔填料，塑料填料具有空隙率大、压降和传质单元高度低、泛点高、汽液接触充分、传质效率高等特点。在各种介质中的使用温度为60-280℃，塑料填料广泛用于石油、化工、氯碱、煤气、环保等待业的填料塔中。塑料填料分为塑料散堆填料（多面空心球、花环、海尔环、阶梯环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环、拉西环、雪花环、六棱形环、旋转环、五角环、锥形环、网环、十字球形环、浮球、液面覆盖球、菱形覆盖球等）和塑料孔板波纹填料、塑料丝网波纹填料。
