| 保质期 | 6月 |
|---|---|
| 干燥时间 | 20min |
| 材质 | 脱模剂 |
| 产地 | 河南 |
| 功能 | 脱模 |
| 规格 | 20公斤 |
| 厚度 | 3.0mm |
| 抗压强度 | 强 |
| 类别 | 外涂 |
| 类型 | 标准料 |
| 特性 | 脱模 |
| 形状 | 液体 |
| 颜色 | 乳白色 |
| 芯材 | 乳液 |
| 品牌 | 可慧 |
| 型号 | H-308 |
| 加工定制 | 否 |
装配建筑混凝土脱模剂
混凝土脱模剂是指在混凝土浇注前涂抹在施工用模板上的一种物质，以使浇注后模板不致粘在混凝土表面上、不易拆模，或影响混凝土表面的光洁度。其主要作用为在模板与混凝土表面形成一层膜将两者隔离开故又称隔离剂。
可慧混凝土水性脱模剂采用国内先进技术经特殊工艺生产的一种高分子聚合物型材料，本产品为无毒、无异味、环境友好型乳白色液体，具有表面张力小、容易流展等特性。它对各种型号的水泥制品模具有良好的脱模效果。
一、性能指标
JC/T 949-2005《混凝土制品用脱模剂》
| 项目 | 指标 |
| 粘度 | 10～15厘泊 |
| PH值 | 7±l |
| 干燥成膜时间 | 10min~20min |

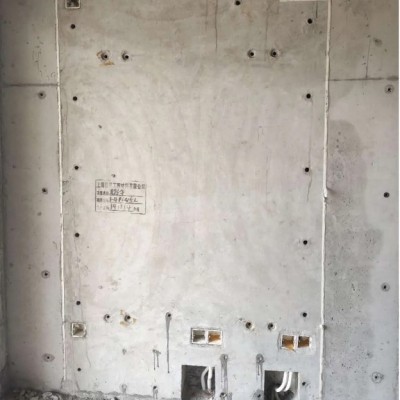

| 成膜性能 | 能顺利脱模，保持棱角完整无损，表面光滑；混凝土粘附量≤4g/m2 |
| 对钢膜具锈蚀作用 | 钢膜具无锈蚀面积比不大于0.2 |
| 极限使用温度 | 能适应混凝土制品的养护工艺，脱模性能合格 |
二、应用范围
1.PC构件
2.电力线杆
3.地铁管片
4.桥梁混凝土
5.各种水泥制品塑料制品生产过程中的脱模。
三、施工工艺
·可直接采用自来水对脱模剂稀释,具体的稀释稀释倍数与混凝土模具表面质量及构建有关。针对不同构件,我司建议稀释倍数如下：
(1)针对桥梁、T形梁等产品,建议稀释1~3倍。
(2)针对装配式预制构件,楼梯件建议稀释0.5~1.5倍,叠合板及阳台等平面型模具建议稀释1~3倍。
·模具清理
模具完成一次循环后需要进行清理,铲除模台上残留的混凝土块渣,如有条件可用带钢丝球的打磨机进行打磨,并用干抹布抹去残留的混凝土灰渣及模台杂物,并用布料多次擦拭,必须在组装模具前完成清理。
·脱模剂涂刷：
脱模剂涂刷应使用喷雾器喷涂,其次用干净抹布或者毛辊擦拭,使脱模剂涂刷均匀,若使用辊轮涂刷时应沿着不同方向多次反复涂刷直至脱模剂成很细的微珠或者膜状,局部模具有残渣的地方可使用抹布进行二次擦拭均匀。
脱模剂涂刷前务必要先将模台清理干净,使用脱模剂时避免油污、灰尘等污染脱模剂而影响使用效果。
·注意事项
脱模剂为乳白色液体,待刷完脱模剂后需要等表面的乳白色挥发干净(挥发后成为无色)再上混凝土。脱模剂刷完后可保留较长时间,严禁雨水等液体冲刷脱模剂。
·备注：
1,水性脱模剂不建议喷涂后直接施工,可稀释后采用抹布或毛辊抹匀,也可以在喷涂后采用抹布或毛辊抹匀:
2.水性脱模剂须等到表面的水分基本探发干净后再上混凝土,即乳白色液体基本干燥成无色,一般干燥时间20min, 具体视工作环境而定
3.水性脱模剂成膜后不可长时间经受雨淋,若淋雨后须将模具清理干净后，再重新施工。
四、包装贮存
塑料桶包装，50kg/桶；室内正温、阴凉、干燥、通风储存；保质期为6个月。
13861291831
