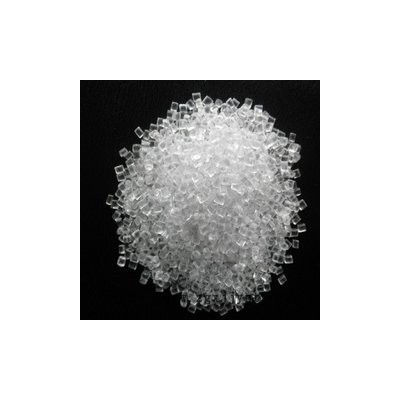

| 材质 | PC |
|---|---|
| 计量单位 | 千克 |
| 类型 | 标准料 |
| 牌号 | PC-110 |
| 销售方式 | 品牌经销 |
| 颜色 | 透明 |
| 用途级别 | 光学级,通用级 |
| 品牌 | 台湾奇美 |
| 厂家(产地) | 台湾奇美 |
| 加工级别 | 注塑级 |
| 特性级别 | 高抗冲,透明级 |
| 性能项目 | 测试条件 | 测试方法 | 数值/描述 | 单位 | |
| 机械性能 | 拉伸强度(引张强度) | ASTM D638/ISO 527 | 630 | kg/cm2(MPa)[Lb/in2] | |
| 断裂伸长率 | ASTM D638/ISO 527 | -- | % | ||
| 拉伸模量 | ASTM D638/ISO 527 | -- | kg/cm2(MPa)[Lb/in2] | ||
| 拉伸屈服伸长率(延伸率) | ASTM D638/ISO 527 | 6 | % | ||
| 拉伸断裂伸长率(延伸率) | ASTM D638/ISO 527 | 110 | % | ||
| 弯曲模量(弯曲弹性率) | ASTM D790/ISO 178 | 24000 | kg/cm2(MPa)[Lb/in2] | ||
| 弯曲强度 | ASTM D790/ISO 178 | 920 | kg/cm2(MPa)[Lb/in2] | ||
| 洛氏硬度 | ASTM D785 | M-77 | |||
| IZOD 缺口冲击强度 | 1/4" 23℃ | ASTM D256/ISO 179 | 15 | kg·cm/cm(J/M)ft·lb/in | |
| 1/4" -30℃ | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | ||
| 1/8" 23℃ | ASTM D256/ISO 179 | 87 | kg·cm/cm(J/M)ft·lb/in | ||
| 1/8" -30℃ | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | ||
| Charpy冲击强度 | 23℃ （缺口） | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | |
| -30℃（缺口） | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | ||
| 23℃（无缺口） | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | ||
| -30℃（无缺口） | ASTM D256/ISO 179 | -- | kg·cm/cm(J/M)ft·lb/in | ||
| 物性性能 | 比重（密度） | ASTM D792/ISO 1183 | 1.2 | ||
| 成型收缩率 | ASTM D955 | 0.5-0.7 | % | ||
| 熔融指数（流动系数） | 200℃/5kg | ASTM D1238/ISO 1133 | （300℃.1.2kg）,10 | g/10min | |
| 220℃/10kg | ASTM D1238/ISO 1133 | -- | g/10min | ||
| 吸水率 23℃/24H | ASTM D570/ISO 62 | 0.20 | % | ||
| 热性能 | 热变形温度 | 退火 | ASTM D648/ISO 75 | 136 | ℃（℉） |
| 未退火 | ASTM D648/ISO 75 | 125 | ℃（℉） | ||
| 维卡软化点 | ASTM D1525/ISO R306 | 150 | ℃（℉） | ||
| 熔点 | - | -- | ℃（℉） | ||
| 燃烧性（率） | UL94 | V-2 | |||
| 线性膨胀系数 | ASTM D696/ISO 11359 | 6-8 | mm/mm.℃ | ||
| 电气性能 | 介电常数 | 100HZ | ASTM D150/IEC 60250 | 60Hz”2.95 | |
| 1MHZ | ASTM D150/IEC 60250 | -- | |||
| 介电损耗 | 100HZ | ASTM D150/IEC 60250 | |||
| 1MHZ | ASTM D150/IEC 60250 | ||||
| 体积电阻率 | ASTM D257/IEC 60093 | 3 | Ω.cm | ||
| 表面电阻率 | ASTM D257/IEC 60093 | -- | Ω | ||
| 耐电弧性 | ASTM D495/IEC 60112 | 110 | |||
| 光学性能 | 折射率 | ASTM D542/ISO 489 | 1.585 | ||
| 透光率 | ASTM D1003/ISO 13468 | 89 | % | ||
| 模糊系数（Haze） | ISO 14782 | -- | % | ||
| 加工条件 | 干燥条件 | 于120°C下烘料约4小时 | |||
| 加工温度 | 射嘴 | 230~320°C | ℃ | ||
| 料筒前段 | 250~310 ℃ | ℃ | |||
| 料筒中段 | 250~320 ℃ | ℃ | |||
| 料筒后段 | 230~300 ℃ | ℃ | |||
| 熔体温度 | - | ℃ | |||
| 模具温度 | 70~120°C | ℃ | |||
| 压力 | 注塑压力 | - | Mpa | ||
| 保压压力 | - | Mpa | |||
| 背压 | - | Mpa | |||
| 螺杆转速 | - | rpm | |||
| 其他 | 备注 | 在射出周期中勿将热融胶长期停留在加热管中 | |||
| 颜色 | 透明 | ||||
| 特性 | 一般射出成型 | ||||
| 用途 | 适用于汽车警示灯壳 / 鼠标 / 巧克力盛装盒 / 高跟鞋 等 | ||||
13861291831
