轴用弹簧张力密封圈

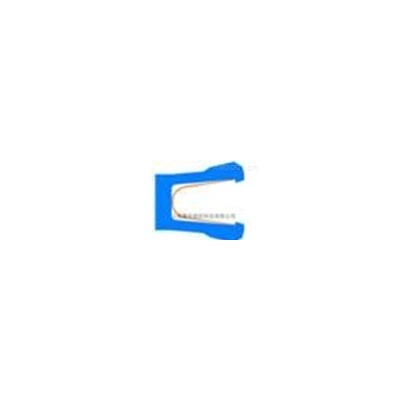

轴用弹簧张力密封圈是由金属悬臂弹簧和经机械加工过的填充聚四氟乙烯密封套组成的单向密封，用于慢速、中速的往复或慢速旋转运动场合。包括液压缸和气缸。它具有多种不同外形结构形式，密封压力范围比较广，从真空到零压、超高压，都能保证可靠的密封要求。对于低粘度介质，热熔胶粘物介质密封效果更佳。对于医药和食品加工行业，因消毒和苛刻的化学清洁剂的要求，可将弹簧处的空腔填满硅胶，防止污染物进入。
技术数据
压力
80MPa(静负载)
40MPa(动负载)
速度
静、慢速旋转
温度
-70℃~+260℃
介质
所有液体、化学制品和气体
表面粗糙度
Ra
Rt
活塞杆表面
≤0,3μm
≤3μm
沟槽底面
≤1,6μm
≤6,3μm
沟槽侧面
≤1,6μm
≤16μm
优点
—可用于往复及旋转运动
—能适应绝大部分流体和化学制品
—摩擦系数小
—精确控制时也不会爬行
—防腐能力强和尺寸稳定性好
—能承受急剧的温度变化
—不会污染食品和药剂液体
—可以进行消毒,—贮存期无限
安装尺寸数据
| 轴径dh9 | 沟槽直径 | 沟槽宽度 | 半径 | 止口高度 | 径向间隙 Smax | |||
2MPa | 10MPa | 20MPa | 40MPa | |||||
3,0—9,9 | d+2,9 | 2,4 | 0,4 | 0,4 | 0,20 | 0,10 | 0,08 | 0,05 |
10,0—19,9 | d+4,5 | 3,6 | 0,4 | 0,6 | 0,25 | 0,15 | 0,10 | 0,07 |
20,0—39,9 | d+6,2 | 4,8 | 0,6 | 0,7 | 0,35 | 0,20 | 0,15 | 0,08 |
40,0—119,9 | d+9,4 | 7,1 | 0,8 | 0,8 | 0,50 | 0,25 | 0,20 | 0,10 |
120,0—999,9 | d+12,2 | 9,5 | 0,8 | 0,9 | 0,60 | 0,30 | 0,25 | 0,12 |
轴用弹簧张力密封圈订货资料（单位：mm）
订货型号 | 杆径 | 沟槽直径DH9 | 沟槽宽度L+0,2 |
| 订货型号 | 杆径 | 沟槽直径DH9 | 沟槽宽度L+0,2 |
S003 | 3 | 5,9 | 2,4 | S075 | 75 | 84,4 | 7,1 | |
S004 | 4 | 6,9 | 2,4 | S080 | 80 | 89,4 | 7,1 | |
S005 | 5 | 7,9 | 2,4 | S085 | 85 | 94,4 | 7,1 | |
S006 | 6 | 8,9 | 2,4 | S090 | 90 | 99,4 | 7,1 | |
S008 | 8 | 10,9 | 2,4 | S095 | 95 | 104,4 | 7,1 | |
S010 | 10 | 14,5 | 3,6 | S100 | 100 | 109,4 | 7,1 | |
S012 | 12 | 16,5 | 3,6 | S105 | 105 | 114,4 | 7,1 | |
S014 | 14 | 18,5 | 3,6 | S110 | 110 | 119,4 | 7,1 | |
S015 | 15 | 19,5 | 3,6 | S115 | 115 | 124,4 | 7,1 | |
S016 | 16 | 20,5 | 3,6 | S120 | 120 | 132,2 | 9,5 | |
S018 | 18 | 22,5 | 3,6 | S125 | 125 | 137,2 | 9,5 | |
S020 | 20 | 26,2 | 4,8 | S130 | 130 | 142,2 | 9,5 | |
S022 | 22 | 28,2 | 4,8 | S135 | 135 | 147,2 | 9,5 | |
S025 | 25 | 31,2 | 4,8 | S140 | 140 | 152,2 | 9,5 | |
S028 | 28 | 34,2 | 4,8 | S150 | 150 | 162,2 | 9,5 | |
S030 | 30 | 36,2 | 4,8 | S160 | 160 | 172,2 | 9,5 | |
S032 | 32 | 38,2 | 4,8 | S170 | 170 | 182,2 | 9,5 | |
S035 | 35 | 41,2 | 4,8 | S180 | 180 | 192,2 | 9,5 | |
S036 | 36 | 42,2 | 4,8 | S190 | 190 | 202,2 | 9,5 | |
S040 | 40 | 49,4 | 7,1 | S200 | 200 | 212,2 | 9,5 | |
S042 | 42 | 51,4 | 7,1 | S210 | 210 | 222,2 | 9,5 | |
S045 | 45 | 54,4 | 7,1 | S220 | 220 | 232,2 | 9,5 | |
S048 | 48 | 57,4 | 7,1 | S230 | 230 | 242,2 | 9,5 | |
S050 | 50 | 59,4 | 7,1 | S240 | 240 | 252,2 | 9,5 | |
S052 | 52 | 61,4 | 7,1 | S250 | 250 | 262,2 | 9,5 | |
S055 | 55 | 64,4 | 7,1 | S280 | 280 | 292,2 | 9,5 | |
S056 | 56 | 65,4 | 7,1 | S300 | 300 | 312,2 | 9,5 | |
S060 | 60 | 69,4 | 7,1 | S320 | 320 | 332,2 | 9,5 | |
S063 | 63 | 72,4 | 7,1 | S350 | 350 | 362,2 | 9,5 | |
S065 | 65 | 74,4 | 7,1 | S360 | 360 | 372,2 | 9,5 | |
S070 | 70 | 79,4 | 7,1 | S400 | 400 | 412,2 | 9,5 |
