| 类型 | 标准料 |
|---|---|
| 密度 | 1.19 |
| 牌号 | PMMADR101 |
| 吸水率 | 0.3 |
| 销售方式 | 品牌经销 |
| 颜色 | 透明 |
| 用途级别 | 家电部件 |
| 品牌 | 奇美 |
| 厂家(产地) | 法国阿科玛 |
| 加工级别 | 挤出级 |
| 特性级别 | 高光泽,高抗冲,高流动,高强度,透明级 |
| 成型收缩率 | 0.4 |
| 规格级别 | 高流动 |

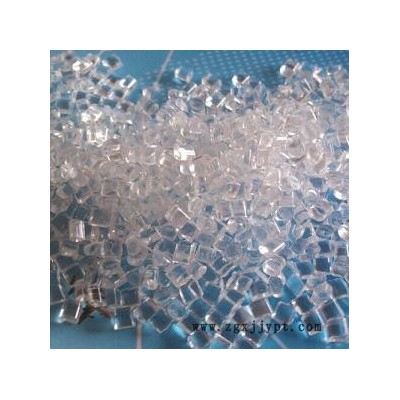

ASTAGLAS™ DR101 聚甲基丙烯酸甲酯-丙烯酸 Marplex Australia Pty. Ltd. 产品说明： ASTAGLAS™ DR101 is a transparent high impact and heat resistance Poly(Methyl Methacrylate) Acrylic for injection moulding and extrusion processes. Typical applications require an optimum balance of toughness and heat resistance products for automotive, lighting, appliance and houseware applications. ASTAGLAS™ DR101 物性表
| 基本信息 | |
|---|---|
| 特性 | 抗撞击性，高 耐热性，高 韧性良好 |
| 用途 | 标签 电器用具 家用货品 汽车领域的应用 |
| 外观 | 清晰/透明 |
| 加工方法 | 挤出 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 | 1.16 | g/cm3 | ASTM D792 |
| 熔流率（熔体流动速率） (230°C/3.8 kg) | 1.3 | g/10 min | ASTM D1238 |
| 收缩率 - 流动 | 0.55 | % | ASTM D955 |
| 吸水率 (24 hr) | 0.40 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 | ASTM D785 | ||
| M 级 | 45 | ASTM D785 | |
| R 级 | 110 | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 1(3.20 mm) | 2000 | MPa | ASTM D638 |
| 抗张强度 2(3.20 mm) | 42.0 | MPa | ASTM D638 |
| 伸长率 3(断裂, 3.20 mm) | 35 | % | ASTM D638 |
| 弯曲模量 4(3.20 mm) | 1820 | MPa | ASTM D790 |
| 弯曲强度 5(3.20 mm) | 65.0 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 悬壁梁缺口冲击强度 (3.20 mm) | 46 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 载荷下热变形温度 6(1.8 MPa, 退火, 3.20 mm) | 87.0 | °C | ASTM D648 |
| 维卡软化温度 | 105 | °C | ASTM D1525 7 |
| 线形热膨胀系数 - 流动 | 1.0E-4 | cm/cm/°C | ASTM D696 |
| 可燃性 | 额定值 | 测试方法 | |
|---|---|---|---|
| UL 阻燃等级 (1.60 mm) | HB | UL 94 |
| 光学性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 折射率 | 1.490 | ASTM D542 | |
| 透射率 (总计, 3200 μm) | 90.0 | % | ASTM D1003 |
| 雾度 (3200 μm) | < 2.0 | % | ASTM D1003 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 80.0 到 85.0 | °C | |
| 干燥时间 | 3.0 到 5.0 | hr | |
| 料筒后部温度 | 200 到 230 | °C | |
| 料筒中部温度 | 210 到 240 | °C | |
| 料筒前部温度 | 220 到 250 | °C | |
| 加工（熔体）温度 | 220 到 250 | °C | |
| 模具温度 | 50.0 到 85.0 | °C | |
| 注塑压力 | 60.0 到 130 | MPa | |
| 注射速度 | 慢到中等 | ||
| 背压 | 0.100 到 1.00 | MPa | |
| 螺杆转速 | 40 到 80 | rpm | |
| 锁模力 | 5.0 到 9.0 | kN/cm2 |
| 备注 | |
|---|---|
| 1 . | 5.0 mm/min |
| 2 . | 5.0 mm/min |
| 3 . | 5.0 mm/min |
| 4 . | 1.3 mm/min |
| 5 . | 1.3 mm/min |
| 6 . | Annealed 4 hr at 80°C |
| 7 . | 压 力1 (10N) |
13861291831
