| 厂家(产地) | 香港陶氏 |
|---|---|
| 牌号 | 470 |
| 加工级别 | 注塑级 |
| 特性级别 | 高刚性,耐高温 |
| 用途级别 | 汽车部件 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| ||||
|
基 本 资 料
| 【名称】： | HIPS | |
【产地】： | 香港陶氏 | |||
【特性】： | 抗冲击性 | |||
【级别】： | 注塑级 | |||
【重量】： | 25kg | |||
【包装】： | 独立包装 | |||
【报告】： | UL黄卡、SGS、MSDS等 | |||
【应用】： | 广泛的脆性塑料 | |||

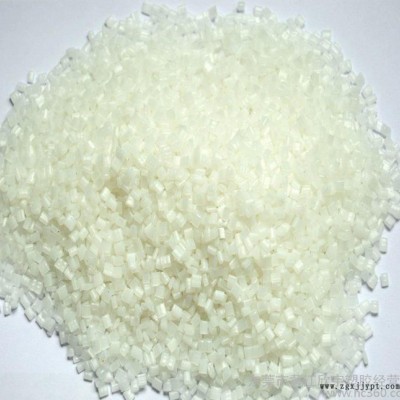

抗冲击性 聚苯乙烯（HIPS） 是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。当受到冲击时，裂纹扩展的**应力会被相对柔软的橡胶颗粒释放掉。因此裂纹的扩展受到阻碍，抗冲击性得到了提高。 聚苯乙烯是一种用途广泛的脆性塑料。你现在正在使用的计算机的外壳**是聚苯乙烯的。透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯（syndiotactic）。间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。间同聚苯乙烯（syndiotactic）是结晶高分子，熔点达到270℃。在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度 HIPS工程塑料乳白色不透明颗粒.密度为1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃，氯化烃，酮类（除尔酮外）和酯类.能耐许多矿物油，有机酸，碱，盐，低级醇及其水溶液，不耐沸水. | ||||
【基本特性】： | ||||
| HIPS**是475，即高抗冲击聚苯乙烯，为了满足韧性材料的要求，1950年开始开发橡胶改性聚苯乙烯（高抗冲击聚苯乙烯即HIPS）。通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
| ||||
【应用领域】： | ||||
抗冲击PS具有易加工性、良好的性能和低价格，因此被用来制造许多用途的制品和工业产品。主要应用领 域有包装和一次性用品、仪器仪表、家用电器、玩具和娱乐用品以及建筑行业。 HIPS的**大专一用途是作为包装和一次性用品材料，特别是食品包装材料和饮食餐具。主要应用包括日用包装容器。自动售货机用和分装用杯、各种罩盖、盘、碗等等。一次性用品如盘碟类、瓶盖、安全剃刀、笔杆等也是HIPS消耗量大的一部分用途。 近年来，特种产品成为HIPS产品开发的重点。新开发的HIPS产品在某些应用领域可与工程树脂竞争，有的比现用的产品质量要高得多，仪器仪表和消费电器是HIPS产品不断增长的市场之一，包括小型仪表、冰箱内壁和内部零件、电视机外壳、空调部件、商业机器以及录音录相磁带盒。特殊级别的HIPS树脂在许多领域已取代了价高的程塑料，一种超高抗冲击强度，耐高温的HIPS甚至已可用作汽车内饰部件。
| ||||
【注塑工艺】： | ||||
| 抗冲击PS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、片材和薄膜挤塑、热成型以及注坯吹塑成型等。HIPS树脂吸收水分较慢，因此一般情况下不需干燥。有时材料表面的水分过多会被吸收，从而影响**终产品的外观质量。在160°F下干燥2－3h**可去掉多余的水分。薄膜、片材和型材的挤塑是HIPS用得**多的加工成型方法。抗冲击聚苯乙烯的加工范围很宽，因此它成为**容易热成型的树脂之一。一般使用普通的挤塑设备树脂熔融温度为400—500°F，树脂的熔体指数范围是1．5—4．0 g/10min。也经常采用旋转式、串联的和梭式的压力和真空热成型设备。HIPS具有优异的热稳定性和剪切稳定性，能够接用多量的回收料，而不降低产品性能，在热成型加工中的回收料使用量可高达60%。注塑成型是仅次于挤塑的用得**多的加工成型方法。树脂的注塑成型一般是在长径比为16：1—24：1、压缩比为2．5/1—3．0/1的往复式螺杆注塑机上进行。加工温度350—500°F，但对于阻燃级HIPS，其加工温度必须低于470°F，以防止添加剂产生降解反应。采用注塑成型方法加工的树脂其熔体指数一般为 5．0～15．0 g/min。结构泡沫塑料成型方法是常用的工艺，采用化学和物理发泡剂。尽管各种HIPS树脂是被此相容的，但在操作之前要清洗加工设备，以保证良好的产品质量，抗冲击PS与丙烯睛一丁Th烯一苯乙烯共聚物（ABS）、聚氯乙烯（PVC）、聚丙烯（PP）、聚乙烯（PE）、丙烯酸酯类树脂以及其它大多数塑料均不相容，不相容的塑料混合体在加工设备中会产生分离脱层现象，引起物理性能的极大下降。 | ||||
| ||||
| ||||
1、物流运费说明 店铺报价不含运费（珠三角客户含运费，公司负责送货上门），运费由买家承担，拍下付款后，买家可自行安 排自己熟悉的物流上门提货，也可由卖家安排物流，运费提付（货送到后运费直接付给物流即可）。根据到货 地址远近，及数量的多少，则运费不同。要货数量越多，运费越便宜。 2、在线下单 因塑胶行情价格波动较大，请用旺旺客服或电话直接询价确认后再拍。 3、在线支付 因塑胶行情价格波动较大，请拍下后当天内付款，不然不得不关闭交易喽～请体谅～ 4、退换货政策 到货后请买家仔细确认货物完好后再签收，否则如无质量问题，不退不换哦，如有质量问题，公司假一赔百， 退货退钱～ 5**制度说明 本店既可以线下交易也可线上支付交易，已设置默认绑定的是公司账户支付宝，也可换绑私人卡支付宝， 请拍前联系旺旺确认账户后再拍，谢谢啦～ | ||||
021-80107851
