PA12/赢创德固赛/EX9200

厂家(产地)	赢创德固赛
牌号	EX9200
特性级别	标准级
用途级别	通用级
销售方式	品牌经销
类型	标准料

 产品参数

性能项目		试验条件[状态]	测试方法	测试数据	数据单位
物理性能	密度		ISO 1183	1.01	g/cm3
	吸水率		ISO 62	1.5	%
机械性能	屈服应力		ISO 527-2	31	MPa
	屈服应变		ISO 527-2	19	%
	拉伸强度		ISO 527-2	-	MPa
	断裂伸长率		ISO 527-2	＞200	%
	拉伸模量		ISO 527-1	700	MPa
	拉伸蠕变模量	1000h	ISO 899-1	-	MPa
	Charpy冲击强度	23℃	ISO 179/1eU	N	KJ/m2
	Charpy冲击强度	-30℃	ISO 179/1eU	N	KJ/m2
	Charpy缺口冲击强度	23℃	ISO 179/1eA	33 P	KJ/m2
	Charpy缺口冲击强度	-30℃	ISO 179/1eA	6 C	KJ/m2
	硬度		ISO 868	68
电气性能	相对电阻率	100Hz	IEC 60250	7.4
	相对电阻率	1MHz	IEC 60250	4.6
	介电消散因子	100Hz	IEC 60250	1500
	介电消散因子	1MHz	IEC 60250	760
	介电强度		IEC 60243-1	30	KV/mm
	体积电阻率		IEC 60093	1011	Ohm.cm
	表面电阻率		IEC 60093	1013	Ohm
热性能	热变形温度	1.8Mpa	ISO 75-1	45	℃
	热变形温度	0.45Mpa	ISO 75-2	100	℃
	维卡软化温度	10N	ISO 306	170	℃
	维卡软化温度	50N	ISO 306	130	℃
	线膨胀系数		ISO 11359	1.6
	阻燃性		UL94	HB

产品介绍产品信息产品名称：EX9200
PA12的学名为聚十二内酰胺，又称尼龙12。其聚合的基本原料是丁二烯，可依赖于石油化工。是半结晶-结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。

点击输入文字描述

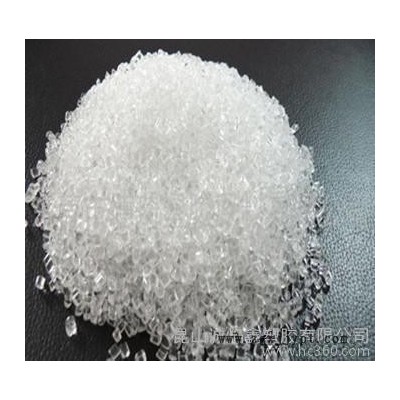

 粒子图片



成型注意事项1：干燥处理：加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。2：熔融温度：240~300℃；对于普通特性材料不要超过310℃，对于有阻燃特性材料不要超过270℃。高速注射速度可使成型良好。3：PA12尼龙12弹性体有优良的噪音和振动阻尼性，在干燥运转条件下，对钢、POM、PBT和其他材料的滑动摩擦系数低、优良的耐磨损性和高体积稳定性。正因为这些性质，该产品特别适用于DVD、CD、MD、VCR、便携式摄像机、数码相机、打印机和录像机等的无声齿轮。 PA12料筒温度：进料段：230—240℃中段：255—265℃出料段：265—275℃喷嘴：295—300℃模温：60－80℃注射压力：80—110mpa成型周期：20—25秒螺杆转速：30—60 r/min
