| 产品名称 | PA6 |
|---|---|
| 类型 | 标准料 |
| 名称 | PA6 基础创新塑料(美国 |
| 牌号 | BG6 |
| 销售方式 | 品牌经销 |

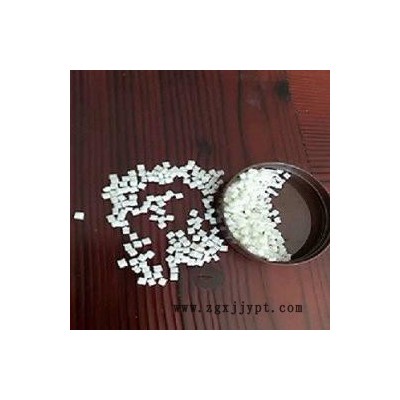

| 形态 | 颗粒 |
| 颜色 | 本色 |
| 用途级别 | 注塑级 |
| 品牌 | 基础创新塑料(美国) |
| 厂家(产地) | 美国 |
| 加工级别 | 注塑级 |
| 规格级别 | 玻纤增强热稳定 |
塑胶原料厂家PA6 基础创新塑料(美国) BG6 Staramide BG6. 聚酰胺6 30% 玻璃纤维增强材料 Eurostar Engineering Plastics 产品说明： Staramide BG6 is a 30 % Glass Fiber Reinforced Polyamide 6 Injection Molding Resin Staramide BG6 物性表
| 基本信息 | |
|---|---|
| 填料/增强材料 | 玻璃纤维增强材料, 30% 填料按重量 |
| RoHS 合规性 | RoHS 合规 |
| 加工方法 | 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.37 | g/cm3 | ISO 1183 |
| 收缩率 1 | 内部方法 | ||
| 垂直流动方向 | 0.80 到 1.1 | % | 内部方法 |
| 流动方向 | 0.20 到 0.40 | % | 内部方法 |
| 吸水率 | ISO 62 | ||
| 饱和, 23°C | 6.5 | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.8 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 (L 计秤) | 111 | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 9500 | MPa | ISO 527-2/1 |
| 拉伸应力 (断裂) | 160 | MPa | ISO 527-2/5 |
| 拉伸应变 (断裂) | 3.7 | % | ISO 527-2/5 |
| 弯曲模量 2 | 8000 | MPa | ISO 178 |
| 弯曲应力 | 230 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 3 | ISO 179/1eA | ||
| -30°C | 9.0 | kJ/m2 | ISO 179/1eA |
| 23°C | 11 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 4 | ISO 179/1eU | ||
| -30°C | 75 | kJ/m2 | ISO 179/1eU |
| 23°C | 90 | kJ/m2 | ISO 179/1eU |
| 悬壁梁缺口冲击强度 5 | ISO 180/1A | ||
| -40°C | 9.0 | kJ/m2 | ISO 180/1A |
| -30°C | 9.0 | kJ/m2 | ISO 180/1A |
| -20°C | 10 | kJ/m2 | ISO 180/1A |
| 23°C | 11 | kJ/m2 | ISO 180/1A |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 6 | |||
| 0.45 MPa, 未退火, 100 mm 跨距 | 220 | °C | ISO 75-2/Be |
| 1.8 MPa, 未退火, 100 mm 跨距 | 205 | °C | ISO 75-2/Ae |
| 维卡软化温度 | 215 | °C | ISO 306/B50, ISO 306/B120 |
| Ball Pressure Test 7(125°C) | Pass | IEC 60695-10-2 | |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 : 23 到 60°C | 2.5E-5 | cm/cm/°C | ISO 11359-2 |
| 横向 : 23 到 60°C | 8.5E-5 | cm/cm/°C | ISO 11359-2 |
| 导热系数 | 0.33 | W/m/K | ISO 8302 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 8 | > 1.0E+16 | ohms | IEC 60093 |
| 体积电阻率 | > 1.0E+16 | ohms·cm | IEC 60093 |
| 介电强度 (3.20 mm, 在油中) | 20 | kV/mm | IEC 60243-1 |
| 相对电容率 | IEC 60250 | ||
| 50 Hz | 3.60 | IEC 60250 | |
| 60 Hz | 3.60 | IEC 60250 | |
| 1 MHz | 3.40 | IEC 60250 | |
| 耗散因数 | IEC 60250 | ||
| 50 Hz | 6.1E-3 | IEC 60250 | |
| 60 Hz | 6.1E-3 | IEC 60250 | |
| 1 MHz | 0.016 | IEC 60250 | |
| 漏电起痕指数 | IEC 60112 | ||
| -- | 500 | V | IEC 60112 |
| 解决方案 B | 375 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 燃烧速率 | FMVSS 302 | ||
| 2.00 mm | 6.0 | mm/min | FMVSS 302 |
| 3.00 mm | 2.0 | mm/min | FMVSS 302 |
| UL 阻燃等级 (0.750 mm, Tested by E2P) | HB | UL 94 | |
| 灼热丝易燃指数 (2.00 mm) | 650 | °C | IEC 60695-2-12 |
| 极限氧指数 | 25 | % | ISO 4589-2 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 75.0 到 85.0 | °C | |
| 干燥时间 | 4.0 到 6.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 料筒后部温度 | 230 到 240 | °C | |
| 料筒中部温度 | 240 到 250 | °C | |
| 料筒前部温度 | 240 到 270 | °C | |
| 加工（熔体）温度 | 240 到 270 | °C | |
| 模具温度 | 60.0 到 80.0 | °C |
| 备注 | |
|---|---|
| 1 . | Tensile Bar |
| 2 . | 2.0 mm/min |
| 3 . | 80*10*4 sp=62mm |
| 4 . | 80*10*4 sp=62mm |
| 5 . | 80*10*4 |
| 6 . | 120*10*4 |
| 7 . | 125°C ±2°C |
| 8 . | ROA |
PA6 基础创新塑料(美国) BG6用途：30%玻纤增强 注塑级 电动工具 用于电子机械汽配
特性备注：特征：玻纤增强
主营对象:塑料制品厂，玩具厂，模具厂，电线电缆企业，管材企业,电子等等诸多行业。
我们与客户是建立在互惠、互利、互信的基础上长期合作。共创双赢局面，愿与各界人士真诚合作，共同发展，携手共创辉煌的明天。
13861291831
