| 形状 : | O型密封圈 | 是否标准件 : | 标准件 |
| 型号 : | 包覆O型圈 | 适用范围 : | 喷涂,机械,电器,泵,气缸,化工管道,阀门,其他 |
| 性质 : | 耐腐蚀,耐高温,耐磨损,其他 | 用途 : | 轴用密封,孔用密封,防尘密封,固定密封,油封,其他 |
| 品牌 : | 梁昊 | 产地 : | 江苏 |
| 应用行业 : | 食品、医疗、化工等等行业 |
泰州梁昊机电设备有限公司

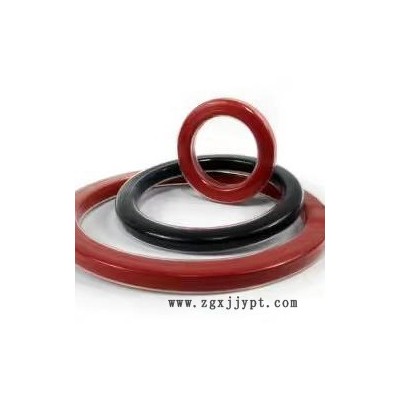

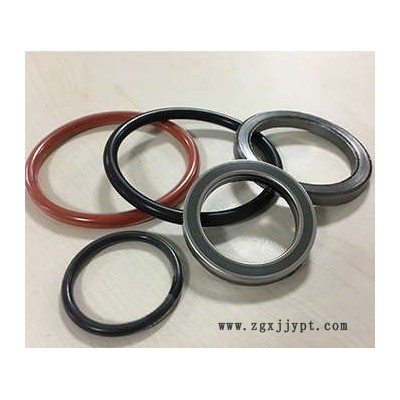

本标准规定了机械密封用聚全氟乙丙稀（FEP）/ 与全氟烷基乙烯基醚的共聚物（PFA）氟塑料系列全包覆橡胶o型圈的尺寸系列及公差、技术要求、试验方法、检验规则、标准、保证、运输、及贮存和安装注意事项要求。
本标准适用于在以氟、硅橡胶内芯上全包覆FEP/PFA氟橡胶，并以特殊工艺复合而成的特殊橡胶o型圈，可应用在普通橡胶o型圈无法适应的某些化学介质环境中，弹性由橡胶内芯提供，而抗化学介质特性由无缝的FEP/PFA套管提供。它既有橡胶o型圈所具有的低压缩 变形性能，又具有氟塑料特有的耐热、耐寒、耐油、耐磨、耐天侯老化、耐化学介质腐蚀等特性，可替代部分传统的橡胶o型圈，广泛应用于-60℃ ~200℃ 温度范围内，除卤化物、熔融碱金属、氟碳化合物外各种介质的密封场合。
主要优点
1、突出的耐化学性能，几乎适用于所有化学介质
2、抗腐蚀性优良
3、温度适用范围宽
4、耐压缩性好
5、抗摩擦
6、良好的抗溶涨性
7、耐高压
8、优异的密封持久性，使用寿命长
用途
1、泵和阀门
2、反应容器
3、机械密封
4、过滤器
5、压力容器
6、换热器
7、锅炉
8、管路法兰
9、气体压缩机
应用行业
1、化学流程
2、飞机制造业
3、制药工业
4、石油和化学品的运输
5、炼油
6、胶片工业
7、制冷工程
8、食品加工业
9、造纸业
10染料制造
11、油漆喷涂
材质
Teflon FEP和Teflon PFA两种材质本质上很相似，但Teflon PFA的耐高温性能较Teflon FEP更好
适用温度范围
Teflon FEP外壳：-60℃~205℃可在260℃高温下较短时间使用
Teflon PFA外壳：-60℃~260℃可在300℃高温下较短时间使用
实心的Chem-Ring密封圈是 ，大量应用与静密封和动密封中。空心的硅橡胶Chem-Ring密封圈的丝径一般做的较大，应用于静密封中，它的硬度和抗压缩性较实芯Chem-Ring密封圈低。
硬度
不同材质的Chem-Ring密封圈的平均硬度为：
实心硅橡胶:85-90
实心Viton橡胶:90-95
空心硅橡胶：75-80
Chem-Ring密封圈的安装说明
1、安装或通过Chem-Ring密封圈的部位要求光滑、无毛刺、凹槽和尖角，内孔的剖光度应达到20毫英寸，轴的剖光度应达到10毫英寸。
2、用干净的轻质油或油脂涂抹润滑Chem-Ring密封圈表面及其接触的相关部位。
3、如果Chem-Ring密封圈安装于轴上时比较困难，可将它浸入热水中几分钟使其膨胀，这种经软化和膨胀的O形圈安装时比较容易。在热的时候安装此O形圈，等冷却下来其尺寸又恢复到原来。
4、不要太剧烈的弯曲Chem-Ring O形圈，否则会引起Teflon的褶皱而影响使用。
Chem-Ring密封圈的要求压缩量如下
静密封状态：15%-20%
动密封状态：10%-12%
气动状态：7%-8%
外覆层的厚度（如下表所示）
丝径（inchs/mm） | 外覆Teflon FEP 层的厚度（inchs/mm） | 丝径（inchs/mm） | 外覆Teflon FEP 层的厚度（inchs/mm） |
.070/1.78mm | .008/0.203mm | .225/5.70mm | .020/0.508mm |
.078/2.0mm | .008/0.203mm | .275/6.99mm | .020/0.508mm |
.095/2.4mm | .010/0.254mm | .312/8.00mm | .020/0.508mm |
.103/2.62mm | .010/0.254mm | .330/8.40mm | .020/0.508mm |
.118/3.00mm | .010/0.254mm | .375/9.50mm | .020/0.508mm |
.139/3.53mm | .012/0.305mm | .393/10mm | .020/0.508mm |
.157/4.00mm | .012/0.305mm | .472/12.00mm | .030/0.762mm |
.196/5.00mm | .015/0.381mm | .708/18.00mm | .030/0.762mm |
.210/5.33mm | .020/0.508mm | .787/20.00mm | .030/0.762mm |
横截面
O形截面的Chem-Ring密封圈是标准产品，当然也可制作方形和矩形截面的Chem-Ring密封圈，这种密封圈应用于较大密封面而且能承受较大的正压，并且它的安装尺寸可做得与O形截面的Chem-Ring密封圈相同，但它要求较低的压缩量。
O形截面的Chem-Ring密封圈应用非常普遍，方形或矩形截面的Chem-Ring密封圈通常应用于一些特定的情况下，在定货前请向我们公司或分销商联系与咨询。
矩形截面的Chem-Ring密封圈设计上与公称孔径的端盖密封面相符合，这种密封垫称为KAMLOCK，外覆Teflon FEP/PFA的不同规格和内径的KAMLOCK的尺寸系列与Chem-Ring同样完整。
抗化学腐蚀性
外包覆的Teflon FEP/Teflon PFA是Chem-Ring的基本组成部分,它具有优良的抗化学物侵蚀性能，在正常使用温度下,Teflon FEP/Teflon PFA只受很少几种化学物的侵蚀,在此只列举不与之相兼容的化学物，如一些金属强碱、氟和一些卤化物与Teflon FEP/Teflon PFA不兼容。
在接触Teflon FEP(建议极限温度为204℃/400F)/Teflon PFA（建议极限温度260℃/500F）时,一些高浓度的化学物会与之起反应，在高温下,Teflon FEP/Teflon PFA会受到80%的NaOH和KOH、金属氢化物如 （B2 H6）、 、氨（NH3）和一些氨基酸（NH2）和亚氨基（R=NH）的有机物的侵蚀。在温度达250℃/480F时，还会受到70% 的慢性氧化反应的侵蚀。
如果用在在这些极端状况下，产品还须经特殊测试。除了被提到的这些化学物，CHEM-RING对其它化学物通常呈现化学惰性。
与特氟陇聚合物相兼容的化学物
松香酸/氯仿/ /乙酸/亚氯酸/汽油/无水 /铬酸/六 /丙酮/ /乙烷/苯乙酮/ /联氨/丙稀酸酐/二丁基酞酸盐/ /烷甲基 /二丁基二 /过氧化氢/铝化氯/二丁基碳/石墨/氨,液体/二甲基醚/氯化镁/氯化铵/二甲基/ /苯酰胺/双异丁基油脂/甲基乙荃酮/苯甲基酒精/二甲基联氨,不对称二氧杂环乙烷/ /硼砂/乙荃 盐/ / /乙荃酒精/甲基 /溴/乙荃醚/萘/丁基胺/乙荃/萘酚/丁基 盐/ /氮酸/丁甲基 /溴乙二醇/ /氯化钙/ /2-硝丁醇/ /铁磷酸盐/ /十六烷/氟 /氮四氧化物/氯/甲醛/2-硝-2-甲基-丙酮/ /n-八边形酒精/油,动物,蔬菜。
一、全包覆o型圈线径公差标准：
截面直径D2 Cross-section Diameter | 公差± Tolerance | 内径D1 Internal Diameter |
1.80 | 0.08 | ＞6.00 |
2.00 | 0.09 | ＞10.50 |
2.62 | 0.09 | ＞10.80 |
3.00 | 0.10 | ＞12.00 |
3.53 | 0.10 | ＞13.20 |
4.00 | 0.10 | ＞20.00 |
4.50 | 0.10 | ＞25.00 |
4.70 | 0.10 | ＞28.00 |
5.00 | 0.10 | ＞30.00 |
5.33 | 0.13 | ＞30.00 |
5.50 | 0.13 | ＞50.00 |
5.70 | 0.13 | ＞50.00 |
6.00 | 0.15 | ＞50.00 |
6.30 | 0.15 | ＞50.00 |
7.00 | 0.15 | ＞65.00 |
7.30 | 0.15 | ＞65.00 |
8.00 9.00 | 0.15 | ＞70.00 |
8.40 | 0.15 | ＞75.00 |
8.40 | 0.15 | ＞75.00 |
10.00 11.00 | 0.18 | ＞80.00 |
12.00 | 0.20 | ＞100.00 |
14.00 | 0.20 | ＞150.00 |
16.00 | 0.25 | ＞200.00 |
25.00 | 0.40 | ＞200.00 |
二全包覆o型圈内径公差标准： | ||
Cross-section Diameter | Tolerance | Remarks |
截面直径D2 | 公差± | 备注 |
＜50 | 0.25 | |
＜100 | 0.38 | |
＜250 | 0.63 | |
＜500 | 0.76 | |
＜1000 | 1.58 |
三、全包覆o型圈性能标准：
项目/Item | 单位/Unit | 标准值/Standard Value | |||
A | B | C | |||
自由状态 Free State | 硬度Hardness | Hs | 70～90 | 70～90 | 70～80 |
伸长率（ 小） Elongation（minimum） | % | 60 | 60 | 80 | |
拉伸长度（ 小） Tensile（minimum） | Mpa | 16 | 16 | 16 | |
压缩率 Compressibility | % | 35-60 | 35-50 | 45-60 | |
回弹率 Recovery | % | ＞85 | ＞85 | ＞70 | |
变形 Permanent deformation | % | ＜10 | ＜10 | ＜10 | |
热空气老化 Hot Air Aging 230℃×24h | 硬度变化（ ） Variation of Hardness （maximum） | Hs | —5～+5 | —5～+5 | —5～+5 |
抗拉强度变化率（ ）Variable rate of tensile strength (maximum） | % | -15 | -15 | -15 | |
伸长率变化率（ ） Varibale rate of elongate rate（maximum） | % | -20 | -20 | -20 | |
压缩 变形 | 175℃×70h | % | ≦20 | ≦21 | ≦22 |
Permanent Compression Deformation | |||||
颜色 Color | 黑（红） Black（Red） | 黑Black | 红Red | ||
推荐使用条件 | 使用压力 Working pressure | Mpa | 0～20 | ||
使用介质： | 除元素氟和熔融状态 以外的所有介质 | ||||
Medium∶ Good for all kinds of work medium except pure fluorine and molten NA. | |||||
四、全包覆o型圈材料标准：
包覆层材料 | 内芯材料 | 使用温度 |
FEP | 氟橡胶 | -15℃～180℃ |
硅橡胶 | -60℃～180℃ | |
PFA | 氟橡胶 | -15℃～200℃ |
硅橡胶 | -60℃～200℃ |
