JDL-100单螺杆橡胶挤出生产线

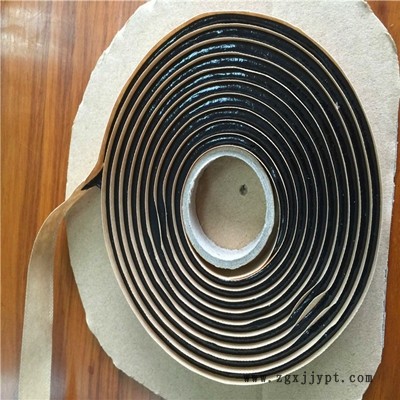

JDL-100单螺杆橡胶挤出生产线机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：强制喂料机——JDL-100单螺杆挤出机—---模具接口------橡胶专用模具-----5米橡胶输送带-------下覆膜装置------JDL-300mm切片系统------双工位收卷机------主机控制采用：PLC控制Ⅲ、加工物料： 丁基胶条生产线；产品要求：宽：10mm 厚度：3mm  一出7条，间距：20mm产    能：100-200公斤/小时线速度6-10米/分钟（取决于客户的配方、工艺、生产条件）二. 技术配置（一）强制喂料机  1、喂料螺杆；直径：φ120mm；长度：300mm喂料螺杆材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；2）120/80喂料机机筒。机筒为相应配套型。基材采用优质合金钢，并经氮化处理。螺 杆氮化深度为0.2～0.6mm，氮化硬度为HV740～940。机，氮化镀铬处理，表面光洁度高。料斗采用双层结构；3）喂料机电机：11KW“欣涔”电机“三晶”变频调速器（二）JDL-100挤出机1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加重负荷工业齿轮油L-CKC220或150号（油品需客户自行采购）: 采用环保风冷却系统（环保型：公司发明专利号：CN201911312134.6）不需要接外循环水冷却
