| 安装尺寸 | 15-300 |
|---|---|
| 标准 | 国标 |
| 材质 | 衬氟 |
| 工作温度 | 高温 |
| 公称通径 | 15-300 |
| 结构形式 | 垂直板式 |
| 口径 | 15-300 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 用途 | 流量控制 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直角式 |
| 品牌 | SEALO |
| 型号 | CFDF |
| 加工定制 | 是 |
衬氟蝶阀
一．产品简介
高耐腐蚀性/耐久性
特氟隆（PTFE/PRA）所具有的高耐腐蚀性和防止流体附着的性质最合适于强酸、天然气、食品等的流体。并且防止流体滞留的独特内部构造，更加确保了制品的耐久性和清洁。
采用新方式的阀体封条
阀门本体安装备份橡胶，因橡胶的压缩反力，使阀板的外围被阀体反弹垫所包覆。并且，为了提高密封性，阀体中心部向内侧稍微隆起。阀板紧密地被封住，使其具有良好的密封性。
高耐热性、耐压性能抵抗恶劣的环境
150℃、1.0MPA的条件下，密封性保持不变并且能维持操作性，即使是恶劣的环境也能使用。
防止液体渗漏的三重封条结构
1次是阀板和阀座间过盈实现密封；2次封条是○型圈；3次是锥度的压力而产生的密封。三重的密封结构完全阻止了介质的渗漏。
二．使用领域和流体 | ||
化学工厂 | 硫酸·硝酸·盐酸·醋酸·碱氯水·磷酸 | |
食品工厂 | 啤酒·酒·调味料·巧克力 | |
药品工厂 | 维他命药品·氟化钙 | |
煤气工厂 | 硫化氢·亚硫酸气体（干·湿） | |
溶剂工厂 | 甲醇·苯·二甲苯·乙酸乙酯·甲基乙基酮 | |
三．标准规格 | ||
阀门标称直径范围 | 50~900mm | |
适用法兰规格 | JIS 10K ASME 125/150Lb | |
最高适用压力 | 液体1.0MPa | |
气体0.25MPa | ||
使用温度范围 | ﹣20℃~150℃ | |
密封试验压力 | 水1.1MPa | |
气体0.3MPa | ||
强度试验压力 | 1.5MPa | |
驱动方法 | 手动、涡轮动、气动、电动 | |
主要材质 | 阀体：WCB | |
阀板：WCB+PFA | ||
阀杆：45 | ||
阀座：PTFE | ||
涂装式样 | 环氧树脂系列 满塞尔N6 | |

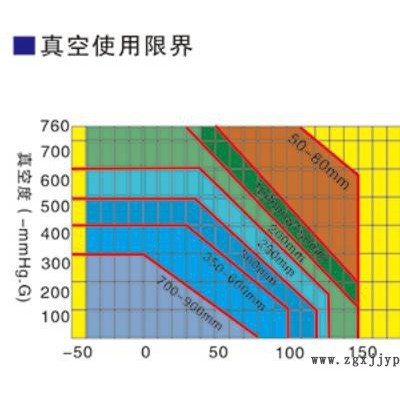

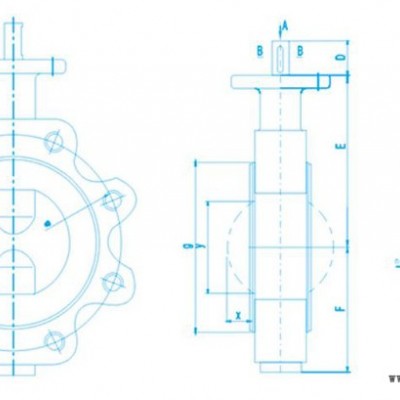

四、DN50-300
口径 | A | B | C | D | E | F | G | H | N-Ø | L | G | X | Y | 重量kg |
50 | 77 | 57 | 12.6 | 27 | 115 | 60 | 10.9 | 3 | 4-Ø10 | 52 | 100 | 9 | 42 | 2.2 |
65 | 77 | 57 | 12.6 | 27 | 115 | 60 | 10.9 | 3 | 4-Ø10 | 52 | 100 | 9 | 42 | 2.2 |
80 | 92 | 70 | 12.6 | 32 | 150 | 86 | 10.9 | 3 | 4-Ø10 | 46 | 135 | 18 | 66 | 4.2 |
100 | 92 | 70 | 15.9 | 32 | 160 | 115 | 12.9 | 5 | 4-Ø10 | 52 | 158 | 25 | 85 | 6.4 |
125 | 92 | 70 | 15.9 | 32 | 175 | 130 | 12.9 | 5 | 4-Ø14 | 56 | 185 | 35 | 112 | 7.9 |
150 | 115 | 89 | 22.2 | 45 | 192 | 145 | 19.2 | 5 | 4-Ø14 | 56 | 210 | 48 | 139 | 10.4 |
200 | 115 | 89 | 22.2 | 45 | 220 | 175 | 19.2 | 5 | 4-Ø14 | 60 | 263 | 69 | 187 | 17 |
250 | 140 | 108 | 31.8 | 50 | 275 | 215 | 28 | 8 | 4-Ø14 | 68 | 320 | 90 | 237 | 25 |
300 | 140 | 108 | 31.8 | 50 | 310 | 250 | 28 | 8 | 4-Ø14 | 78 | 368 | 112 | 290 | 34.5 |
口径 | 10K | ØD | N1-Ø | 150lb | ØD | n1-Ø1 |
50 | 120 | 4﹣19 | 120.7 | 4﹣19 | ||
65 | 140 | 4﹣19 | 139.7 | 4﹣19 | ||
80 | 150 | 8﹣19 | 152.4 | 4﹣19 | ||
100 | 175 | 8﹣19 | 190.5 | 8﹣19 | ||
125 | 210 | 8﹣23 | 215.9 | 8﹣22 | ||
150 | 240 | 8﹣23 | 241.3 | 8﹣22 | ||
200 | 290 | 12﹣23 | 298.5 | 8﹣22 | ||
250 | 355 | 12﹣25 | 362 | 12﹣25 | ||
300 | 400 | 16﹣25 | 431.8 | 12﹣25 |
口径 | A | B | C | D | E | F | G | H | N-Ø | L | G | X | Y | 重量kg |
50 | 77 | 57 | 12.6 | 27 | 115 | 60 | 10.9 | 3 | 4-Ø10 | 52 | 100 | 9 | 42 | 2.9 |
65 | 77 | 57 | 12.6 | 27 | 115 | 60 | 10.9 | 3 | 4-Ø10 | 52 | 100 | 9 | 42 | 2.9 |
80 | 92 | 70 | 12.6 | 32 | 150 | 86 | 10.9 | 3 | 4-Ø10 | 46 | 135 | 18 | 66 | 5.5 |
100 | 92 | 70 | 15.9 | 32 | 160 | 115 | 12.9 | 5 | 4-Ø10 | 52 | 158 | 25 | 85 | 8.3 |
125 | 92 | 70 | 15.9 | 32 | 175 | 130 | 12.9 | 5 | 4-Ø14 | 56 | 185 | 35 | 112 | 10.3 |
150 | 115 | 89 | 22.2 | 45 | 192 | 145 | 19.2 | 5 | 4-Ø14 | 56 | 210 | 48 | 139 | 13.5 |
200 | 115 | 89 | 22.2 | 45 | 220 | 175 | 19.2 | 5 | 4-Ø14 | 60 | 263 | 69 | 187 | 22.1 |
250 | 140 | 108 | 31.8 | 50 | 275 | 215 | 28 | 8 | 4-Ø14 | 68 | 320 | 90 | 237 | 32.5 |
300 | 140 | 108 | 31.8 | 50 | 310 | 250 | 28 | 8 | 4-Ø14 | 78 | 368 | 112 | 290 | 44.9 |
口径 | 10K | ØD | N1-Ø | 150lb | ØD | n1-Ø1 |
50 | 120 | 4﹣16 | 120.7 | 4﹣5/8 | ||
65 | 140 | 4﹣16 | 139.7 | 4﹣5/8 | ||
80 | 150 | 8﹣16 | 152.4 | 4﹣5/8 | ||
100 | 175 | 8﹣16 | 190.5 | 8﹣5/8 | ||
125 | 210 | 8﹣20 | 215.9 | 8﹣3/4 | ||
150 | 240 | 8﹣20 | 241.3 | 8﹣3/4 | ||
200 | 290 | 12﹣20 | 298.5 | 8﹣3/4 | ||
250 | 355 | 12﹣22 | 362 | 12﹣7/8 | ||
300 | 400 | 16﹣22 | 431.8 | 12﹣7/8 |
五、DN350-600
口径 | A | B | C | D | E | F | G | H | N-Ø | L | K | X | Y | 重量kg |
350 | 210 | 165 | 38 | 55 | 360 | 285 | 33 | 10 | 4-Ø22 | 78 | 410 | 136 | 341 | 75 |
400 | 210 | 165 | 38 | 55 | 395 | 320 | 33 | 10 | 4-Ø22 | 102 | 460 | 147 | 383 | 110 |
450 | 210 | 165 | 44 | 65 | 435 | 360 | 38.5 | 14 | 4-Ø22 | 114 | 518 | 167 | 432 | 130 |
500 | 210 | 165 | 44 | 65 | 455 | 385 | 38.5 | 14 | 4-Ø22 | 127 | 565 | 181 | 473 | 190 |
600 | 210 | 165 | 55 | 75 | 525 | 445 | 49 | 16 | 4-Ø22 | 154 | 658 | 218 | 569 | 280 |
口径 | 10K | ØD | N1-Ø | 150lb | ØD | n1-Ø1 |
350 | 445 | 16﹣25 | 476.3 | 20﹣1 3/8 | ||
400 | 510 | 16﹣27 | 539.8 | 20﹣1 1/4 | ||
450 | 565 | 20﹣27 | 577.9 | 16﹣1 1/4 | ||
500 | 620 | 20﹣27 | 635 | 16﹣1 1/8 | ||
600 | 730 | 24﹣33 | 749.3 | 12﹣1 1/8 |
口径 | A | B | C | D | E | F | G | H | N-Ø | L | K | X | Y | 重量kg |
350 | 210 | 165 | 38 | 55 | 360 | 285 | 33 | 10 | 4-Ø22 | 78 | 410 | 136 | 341 | 97 |
400 | 210 | 165 | 38 | 55 | 395 | 320 | 33 | 10 | 4-Ø22 | 102 | 460 | 147 | 383 | 143 |
450 | 210 | 165 | 44 | 65 | 435 | 360 | 38.5 | 14 | 4-Ø22 | 114 | 518 | 167 | 432 | 169 |
500 | 210 | 165 | 44 | 65 | 455 | 385 | 38.5 | 14 | 4-Ø22 | 127 | 565 | 181 | 473 | 247 |
600 | 210 | 165 | 55 | 75 | 525 | 445 | 49 | 16 | 4-Ø22 | 154 | 658 | 218 | 569 | 365 |
口径 | 10K | ØD | N1-Ø | 150lb | ØD | n1-Ø1 |
350 | 445 | 16﹣22 | 476.3 | 20﹣1 | ||
400 | 510 | 16﹣24 | 539.8 | 16﹣1 | ||
450 | 565 | 20﹣24 | 577.9 | 16﹣1 1/8 | ||
500 | 620 | 20﹣24 | 635 | 20﹣1 1/8 | ||
600 | 730 | 24﹣30 | 749.3 | 20﹣1 1/4 |
六、DN700-900
口径 | A | B | C | D | E | F | G | H | N-Ø | L | K | X | Y | 重量kg |
700 | 300 | 254 | 70 | 120 | 670 | 550 | 55 | 20 | 8-Ø19 | 165 | 780 | 268 | 680 | 75 |
800 | 300 | 254 | 70 | 120 | 750 | 600 | 55 | 20 | 8-Ø19 | 190 | 885 | 295 | 756 | 110 |
900 | 300 | 254 | 85 | 120 | 790 | 630 | 67 | 22 | 8-Ø19 | 203 | 990 | 167 | 432 | 130 |
口径 | 10K | ØD | N1-Ø | 150lb | ØD | n1-Ø1 |
700 | 840 | 24﹣33 | 795.3 | 40﹣7/8 | ||
800 | 950 | 28﹣33 | 900.1 | 48﹣7/8 | ||
900 | 1050 | 28﹣33 | 1009.6 | 44﹣1 |
□90度开CV值表 | |
（mm） | CV |
50 | 210 |
65 | 210 |
80 | 410 |
100 | 710 |
125 | 1150 |
150 | 1750 |
200 | 3550 |
250 | 5100 |
300 | 8870 |
350 | 9200 |
400 | 14500 |
450 | 20100 |
500 | 22000 |
600 | 31000 |
700 | 39500 |
800 | 51750 |
900 | 63600 |
