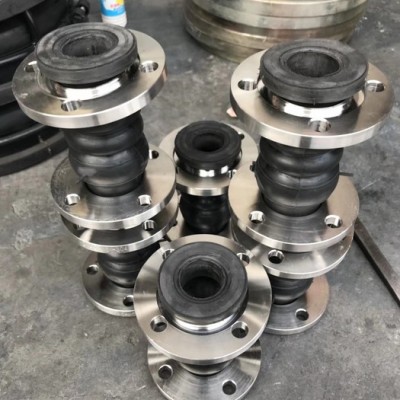

西安楚航KXT橡胶软接头 三元乙丙橡胶软接头 橡胶软接头头厂家批发

序号 No.

部位 Part

材料 Material

1

主体 Body

天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)

2

内、外衬 Inner & Outer Rubber

天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）

3

主体骨架 Body Carcass

尼龙帘布 Nylon cord fabric

4

增压环 Reinforcing Ring

多股镀铜钢丝 Multi-strand coppering steel wire

5

法兰 Flange

铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

项目Item |型号Medol

KYP(DN25300)

KYP(DN350500)

A、如介质油，酸碱物质
 B、工作温度有特殊要求
 C、也可来函来图定制
 D、订货时需说明
 A. If media is oil, acid or alkali.
 B. If special requirements for working temperature
 C. If OEM orders with drawings or samples
 D. Please Inform us about above when ordering

工作压力
MpaWoring pressure

1.0

0.6

爆破压力
Mpa Burst Pressure

1.8

1.5

真空度 Kpa Vacuum

86.7

53.3

适用温度°
Applicable Temperature

-20+115（特殊可达-30+250）-20+115(-30+250 under special conditions)

适用介质
Applicable Medium

空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.

注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

公称通径DN
 Nominal Diameter
（mm）

长度
LengthL(mm)

轴向位移
Axial displacement (mm)

横向位移
Haorizontal isplacement(mm)

偏转角度
Angular deflection(a1+a2)°

伸长Extension

压缩;Compression

50×40

180

20

30

45

35

65×40

180

20

30

45

35

65×50

180

20

30

45

35

80×50

180

20

30

45

35

80×65

180

20

30

45

35

100×50

180

20

30

45

35

100×65

180

20

30

45

35

100×80

180

20

30

45

35

125×65

180

20

30

45

35

125×80

180

20

30

45

35

125×100

180

22

30

40

35

150×80

200

22

30

40

35

150×100

200

20

30

45

35

150×125

200

22

30

40

35

200×100

220

22

30

40

35

200×125

220

22

35

40

30

200×150

220

25

30

40

35

250×100

220

22

35

40

30

250×125

220

25

35

40

30

250×150

220

25

35

40

30

250×200

220

25

35

40

30

300×150

220

25

35

40

30

300×200

220

25

35

40

30

300×250

220

25

35

40

30

350×200

230

28

38

40

26

350×250

230

28

38

35

26

350×300

230

28

38

35

26

400×200

240

28

38

35

26

400×250

240

28

38

35

26

400×300

240

28

38

35

26

注：1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、橡胶、氟橡胶等。
 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
 3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰。
